Feldverteiler UP 36PLE mit univers, IP30, SKII, Nischenmaße 507x315x115mm FWU31S
EAN
3250612739479
Marke
Hager
VPE
1 Stück
Preisgruppe
H15
Preis
441,78 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Oberteil für Leitungsführungskanal 3 Produkte verfügbar -
Einführungsflansch für Gehäuse 1 Produkte verfügbar -
Tür/Bedienfeld 2 Produkte verfügbar -
Ventilator für Gehäuse 1 Produkte verfügbar -
Trennplatte für Zähler-/Verteilerfelder 2 Produkte verfügbar -
Mehr sehen 39 weitere Produkte verfügbar
Vervollständigen Sie Ihr System
-
FWU00C3
Kabelkanaldeckel seitlich für Feldverteiler FWU Höhe 219mm
6,85 € / Stück* -
FWU00F1Verbindungssatz univers FW Schränke, waagerecht oder senkrecht
48,98 € / Stück* -
FWU00P1Leitungseinführungsschieber für Feldverteiler Unterputz FWU
13,99 € / Stück*
-
FWU00V3
Abschottung senkrecht für 3-reihigen Feldverteiler FWU Höhe 500mm
17,49 € / Stück* -
ZZ10HAbschottung, univers Z, waagerecht, 1-feldrig breit
14,21 € / Stück*
-
FZ226Plombierklappe, univers, für die Türschließung der Türen IP44/54
21,04 € / Stück* -
FZ450NSchließung, univers,Dreikantverschluß, 7mm, mit 1 Schlüssel, für Schrank IP44/54
25,86 € / Stück* -
FZ451NSchließung, univers,Vierkantverschluß, 7mm, mit 1 Schlüssel, für Schrank IP44/54
25,86 € / Stück* -
FZ452NSchließung, univers, Schließ-Nr.405, mit 2 Schlüsseln, für Schrank IP44/54
27,63 € / Stück* -
FZ453NSchließung, univers, Schließ-Nr.455, mit 2 Schlüsseln, für Schrank IP44/54
27,63 € / Stück* -
FZ501NSchließung, univers, Doppelbart 3mm, mit 1 Schlüssel, für Schrank IP54
11,57 € / Stück* -
FZ502NSchließung, univers, Dreikantverschluss 7mm, mit 1 Schlüssel, für Schrank IP54
11,57 € / Stück* -
FZ503NSchließung, univers, Vierkantverschluss, 7mm, mit 1 Schlüssel, für Schrank IP54
11,57 € / Stück* -
FZ504NSchließung, univers, Schließ-Nr.1333, mit 2 Schlüsseln, für Schrank IP54
67,97 € / Stück* -
FZ530NSchließung, univers, Knebelgriff, für Schrank IP44/IP54
78,60 € / Stück* -
FZ531NSchließung, univers, Knebelgriff, Schließ-Nr. 1333, mit 2 Schlüsseln, IP44/IP54
136,71 € / Stück* -
FZ597NSchließung, univers, mit 2 Schlüsseln, für Schrank IP44/54, Schließ-Nr. 1242E
27,47 € / Stück* -
FZ598NTürschild mit Klappgriff, univers, für Schrank IP44
12,40 € / Stück* -
FZ821NSchließung,univers,Vierkant8mm mit Plombierdeckel,f.Schrank IP44,mit 1 Schlüssel
37,21 € / Stück* -
FZ822NSchließung,univers,Vierkant7mm mit Plombierdeckel,f.Schrank IP44,mit 1 Schlüssel
37,21 € / Stück* -
FZ823NSchließung, univers, Kunststoff Schlitz mit Plombierdeckel für Schrank IP44
24,84 € / Stück* -
FZ824NSchließung, univers, Schließ-Nr.1242E m.Plombierdeckel und 2 Schlüsseln
61,40 € / Stück*
-
FZ791NLackstift, 9ml, Farbe RAL 9010
18,47 € / Stück*
-
KXA04LHDurchgangsklemme-Phase 4mm², 800V-32A, Schraubtechnik
1,24 € / Stück*
-
VZ00HDAusbaupaket, volta, hybrid, Steckdose Schuko mit Euroadapter
29,72 € / Stück*
-
KN00AKlemmenträger QC Universaladapter
4,76 € / Stück* -
UZ00K1Klemmenträger, univers, für Montage von QuickConnect-Klemmen
5,85 € / Stück*
-
FZ794Plantasche, Klarsicht, DIN A4, selbstklebend
4,31 € / Stück*
-
FZ279Tiefeneinstellung,univers,Feldverteiler Unterputz, über 12mm bis max. 32mm
13,73 € / Stück* -
UZ25V2Leitungsklammer, universN, klein, 20 Teile
37,55 € / Stück* -
VZ405NHohlwandset, Klein-/Feldverteiler, Befestigung des Mauerkastens, 4-teilig
41,16 € / Stück*
-
FZ745STürscharnier, univers, rechts, für Schrank IP44 / IP54
13,97 € / Set* -
FZ746STürscharnier, univers, links, für Schrank IP44 / IP54
13,97 € / Set*
-
FZ36DHutschiene, für FW2 Feldverteiler Schutzklasse I FWx36xx, LxBxH:716x35x7,5mm
11,84 € / Stück* -
UT22CHutschiene,univers,7,5mm,isoliert,tiefenverstellb.bis 21mm, 11,5PLE breit(212mm)
10,81 € / Stück* -
ZZ41FWBAdapter set univers FW, für univers Innenausbausystem
19,60 € / Stück* -
ZZ44SFTragschienenbefestigung,Satz mit 4x Schrauben und Gegenmutter
16,81 € / Set*
-
UZ31M1Montageplatte, universN, für Schrankhöhe 500mm, 1feldig
48,86 € / Stück*

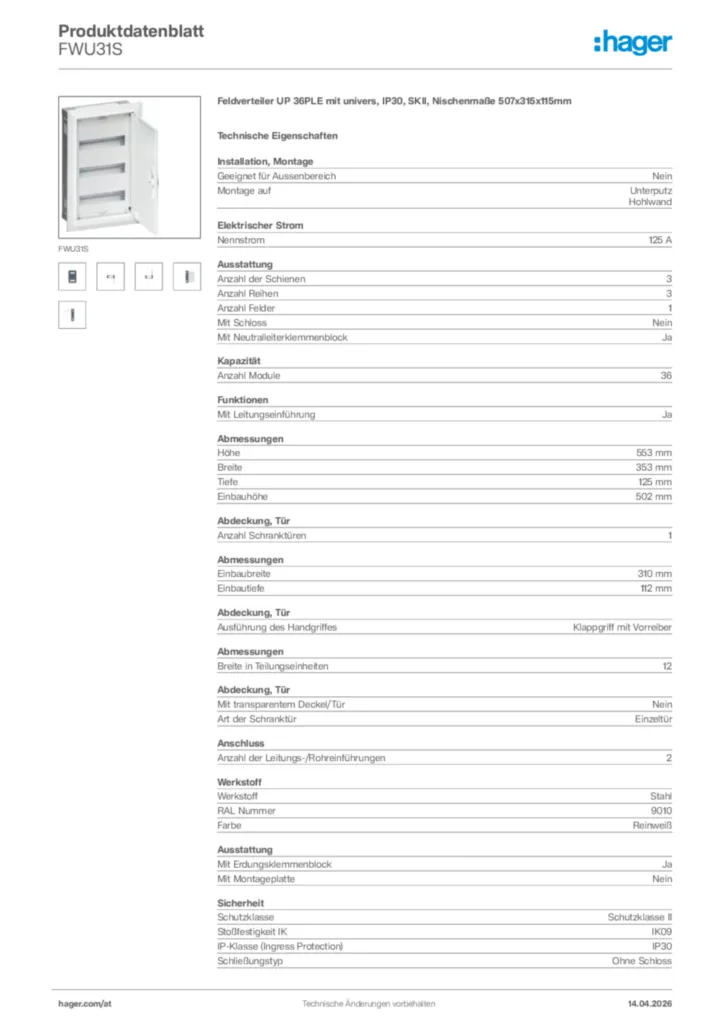

Technische Merkmale
Anschluss
-
Anzahl der Leitungseinführungen2
Installation, Montage
-
Geeignet für AußenbereichNein
-
Montage aufUnterputz, Hohlwand
Elektrischer Strom
-
Nennstrom125 A
Ausstattung
-
Anzahl der Schienen3
-
Anzahl Reihen3
-
Anzahl Felder1
-
Mit SchlossNein
-
Mit NeutralleiterklemmenblockJa
-
Mit ErdungsklemmenblockJa
-
Mit MontageplatteNein
Kapazität
-
Anzahl Module36
Funktionen
-
Mit LeitungseinführungJa
Abmessungen
-
Höhe553 mm
-
Breite353 mm
-
Tiefe125 mm
-
Einbauhöhe502 mm
-
Einbaubreite310 mm
-
Einbautiefe112 mm
-
Breite in Teilungseinheiten12
Abdeckung, Tür
-
Anzahl Schranktüren1
-
Ausführung des HandgriffesKlappgriff mit Vorreiber
-
Mit transparentem Deckel/TürNein
Werkstoff
-
WerkstoffStahl
-
RAL Nummer9010
-
FarbeReinweiß
Sicherheit
-
SchutzklasseSchutzklasse II
-
Stoßfestigkeit IKIK09
-
IP-Klasse (Ingress Protection)IP30
-
SchließungstypOhne Schloss
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
-
Bedienungsanleitung
Montageanleitung für QC-Steckklemme
PE/N-Klemme
PDF673,51 kB -
Montageanleitung
Montageanleitung für FWUxx, FD00xx, FZ279, M7240, UM00M0, VZ405N, ZZ44SF - Feldverteiler, Zubehör (multi-language, Stand: 12.2021) 6LE005468D
Montageanleitung International 2021-12-08
PDF11,44 MB -
Bestellhilfe
Planning help residential and installation enclosures
Plan pre-wired distribution boards with the Hager planning help (24AT003MC)
PDF1,18 MB -
Katalog
AT Partnerkatalog 2025/2026
Gültig ab 01.01.2025
PDF7,66 MB -
BIM Revit Objekte
Range : FW. Switchboard IP30 with notch, with door and with DIN rail system. German - Hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,33 MB
Range : FW. Switchboard IP30 with notch, with door and with DIN rail system. German - Non hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,32 MB
Range FW enclosures for AT (Lang. : de) IP30 with door with installation System hosted-V2021
BIM Revit Objekte de-DE 2020-01-01
RFA1,32 MB
Range FW enclosures for AT (Lang. : de) IP30 with door with installation System no hosted-V2021
BIM Revit Objekte de-DE 2020-01-01
RFA1,32 MB -
Handbuch
Handbook de-DE 2023-03-28
Handbuch de-DE 2023-03-28
PDF6,50 MB
Handbook en-GB 2023-04-11
Handbuch en-GB 2023-04-11
PDF5,83 MB -
Konformitätserklärung
Declaration
Konformitätserklärung International 2023-05-12
PDF332,34 kB
Declaration
Konformitätserklärung International 2022-08-29
PDF143,25 kB
Declaration
Konformitätserklärung International 2022-03-09
PDF1,44 MB
Declaration
Konformitätserklärung International 2021-01-08
PDF289,50 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
FW312FFeldverteiler UP, FW2, IP30, SK I, 3x12 PLE, Nischenmaße (HxBxT):620x334x110mmPreis395,42 €/ Stück * -
2
FW324FFeldverteiler UP, FW2, IP30, SK I, 3x24 PLE, Nischenmaße (HxBxT):620x550x110mmPreis440,13 €/ Stück * -
3
FW412FFeldverteiler UP, FW2, IP30, SK I, 4x12 PLE, Nischenmaße (HxBxT):770x334x110mmPreis467,57 €/ Stück * -
4
FW424FFeldverteiler UP, FW2, IP30, SK I, 4x24 PLE, Nischenmaße (HxBxT):770x550x110mmPreis512,27 €/ Stück * -
5
FW436FFeldverteiler UP, FW2, IP30, SK I, 4x36 PLE, Nischenmaße (HxBxT):770x766x110mmPreis643,61 €/ Stück *
Ausschreibungstext
Feldverteiler UP 36PLE mit univers, IP30, SKII, Nischenmaße 507x315x115mm
Feldverteiler UP/HW zertifiziert nach EN 61439-1/-3, Maßnorm nach DIN 43870. Zum Einbau von Geräten bis 125 A, Luft- und Kriechstrecken nach EN 60664-1. Bestehend aus Schrank, Blendrahmen und Tür aus pulverbeschichtetem und eingebranntem Stahlblech. Komplettverteiler mit Einbausatz bestückt mit profilierten Tragschienen für den schnellen „Klick-Klack-Einbau“, 7,5 mm hohen Hutschienen in 125 mm Mittenabstand und passenden Berührungsschutzabdeckungen aus Kunststoff mit Geräteausschnitt, inklusiv 1xPE- und 1xN-QuickConnect-Klemmblöcke je Feld auf Träger montiert. Alle Berührungsschutzabdeckungen sind jeweils an den Befestigungsschrauben plombierbar. Leitungseinführungen oben/unten durch herausnehmbare Kunststoffflanschplatten mit Vorprägungen und integrierte Kabelzugentlastung. Seitlich und hinten ausschlagbare Leistungseinführungen. Tür mit innenliegenden justierbaren Scharnieren und einem Öffnungswinkel von 110°. Türen rechts und links anschlagbar, werkzeuglos wechselbarer Türanschlag. Türverschluss serienmäßig mit Vorreiber und Klappgriff. Blendrahmen Tiefe bzw. Überstand 13 mm. Hinweis: Austauschbare sperrbare Schließsysteme möglich.
Montage auf: Unterputz
Hohlwand
Anzahl der Schienen: 3
Anzahl Reihen: 3
Anzahl Felder: 1
Anzahl Module: 36
Höhe: 553 mm
Breite: 353 mm
Tiefe: 125 mm
Anzahl Schranktüren: 1
Ausführung des Handgriffes: Klappgriff mit Vorreiber
Werkstoff: Stahl
Schutzklasse: Schutzklasse II
Stoßfestigkeit IK: IK09
IP-Klasse (Ingress Protection): IP30
Halogenfrei: Nein
Schließungstyp: Ohne Schloss
Fabrikat : Hager oder gleichwertig
Artikel : FWU31S
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Feldverteiler UP/HW zertifiziert nach EN 61439-1/-3, Maßnorm nach DIN 43870. Zum Einbau von Geräten bis 125 A, Luft- und Kriechstrecken nach EN 60664-1. Bestehend aus Schrank, Blendrahmen und Tür aus pulverbeschichtetem und eingebranntem Stahlblech. Komplettverteiler mit Einbausatz bestückt mit profilierten Tragschienen für den schnellen „Klick-Klack-Einbau“, 7,5 mm hohen Hutschienen in 125 mm Mittenabstand und passenden Berührungsschutzabdeckungen aus Kunststoff mit Geräteausschnitt, inklusiv 1xPE- und 1xN-QuickConnect-Klemmblöcke je Feld auf Träger montiert. Alle Berührungsschutzabdeckungen sind jeweils an den Befestigungsschrauben plombierbar. Leitungseinführungen oben/unten durch herausnehmbare Kunststoffflanschplatten mit Vorprägungen und integrierte Kabelzugentlastung. Seitlich und hinten ausschlagbare Leistungseinführungen. Tür mit innenliegenden justierbaren Scharnieren und einem Öffnungswinkel von 110°. Türen rechts und links anschlagbar, werkzeuglos wechselbarer Türanschlag. Türverschluss serienmäßig mit Vorreiber und Klappgriff. Blendrahmen Tiefe bzw. Überstand 13 mm. Hinweis: Austauschbare sperrbare Schließsysteme möglich.
Montage auf: Unterputz
Hohlwand
Anzahl der Schienen: 3
Anzahl Reihen: 3
Anzahl Felder: 1
Anzahl Module: 36
Höhe: 553 mm
Breite: 353 mm
Tiefe: 125 mm
Anzahl Schranktüren: 1
Ausführung des Handgriffes: Klappgriff mit Vorreiber
Werkstoff: Stahl
Schutzklasse: Schutzklasse II
Stoßfestigkeit IK: IK09
IP-Klasse (Ingress Protection): IP30
Halogenfrei: Nein
Schließungstyp: Ohne Schloss
Fabrikat : Hager oder gleichwertig
Artikel : FWU31S
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
