Schrank, univers, IP55/I, 1400x1050 x 400mm FR94G
EAN
3250610703021
Marke
Hager
VPE
1 Stück
Preisgruppe
H10
Preis
1 834,79 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Verteilerbaugruppe mit Hauptschalter 2 Produkte verfügbar -
Einführungsflansch für Gehäuse 7 Produkte verfügbar -
Tür/Bedienfeld 1 Produkte verfügbar -
Oberteil/Dach für Gehäuse 3 Produkte verfügbar -
Durchführungstülle 4 Produkte verfügbar -
Mehr sehen 30 weitere Produkte verfügbar
Vervollständigen Sie Ihr System
-
FZ402
Leitungseinführung, univers, IP55, flexibel, mit Noppen zum ausreißen
55,34 € / Stück* -
FZ404Leitungseinführung, univers, Kunststoff, ohne Vorprägungen
35,02 € / Stück* -
FZ415EKabeleinführung, univers, Metall, mit zwei Tüllen für Kabel D=23-55mm, SK I
172,01 € / Stück* -
FZ420Leitungseinführung, für U84LU, Adapter zum verbinden an FT Schrank
50,36 € / Stück* -
FZ421AVerriegelungseinsätze Kabeleinführung, gegen unbefugtes Öffnen von Außen
192,12 € / Stück* -
FZ422Leitungseinführung, univers, IP55, Blech, ohne Vorprägungen, geschraubt
27,47 € / Stück* -
FZ435AVerschlussplatte, univers, Kabeleinführungsöffnung, FR Schrank
75,04 € / Stück*
-
FZ094R
Tür, univers, für FR94* Schränke, IP55, 1400x1050mm
675,39 € / Stück*
-
FZ230B
Kopf-/Fußteil, univers, 400mm tief, für FR Schränke
53,02 € / Stück* -
FZ417Belüftungskappe, univers, in FZ408M Kabeleinführung einbaubar
52,80 € / Stück* -
FZ448Verschlussplatte, univers, für seitliche Sammelschienenöffnungen, FR Schrank
49,94 € / Stück*
-
FZ409M
1 x Kabeleinführungstülle, M20
1,95 € / Stück* -
FZ410M1 x Kabeleinführungstülle, M25
2,07 € / Stück* -
FZ411M1 x Kabeleinführungstülle, M32
2,21 € / Stück* -
FZ412M1 x Kabeleinführungstülle, M40
2,30 € / Stück*
-
FZ506Euro-Profilzylinder 1242E für Schwenkhebel FZ537
52,24 € / Stück* -
FZ519
Euro-Profilzylinder 405 für Schwenkhebel FZ537
52,24 € / Stück* -
FZ520
Euro-Profilzylinder 455 für Schwenkhebel FZ537
52,24 € / Stück* -
FZ537Schwenkhebel, univers, für FR Schränke, mit Hager Logo
118,45 € / Stück* -
FZ546NSchwenkhebel, univers, mit Senatschloß Berlin,für Schrank IP44/IP54,o. Schlüssel
275,91 € / Stück*
-
FZ654ASockel, univers, 100x1050x400mm, für FR + FS Schrank
192,12 € / Stück* -
FZ664ASockel, univers, 200x1050x400mm, für FR + FS Schrank
385,55 € / Stück*
-
MES-UP40Universalprofil für Tiefe 400mm
76,54 € / Paar*
-
VZ016MKabelverschraubung, vector, IP65, M16, Kunststoff
2,89 € / Stück* -
VZ020MKabelverschraubung, vector, IP65, M20, Kunststoff
4,16 € / Stück* -
VZ025MKabelverschraubung, vector, IP65 M25, Kunststoff
7,59 € / Stück* -
VZ032MKabelverschraubung, vector, IP65 M32, Kunststoff
11,25 € / Stück* -
VZ040MKabelverschraubung, vector, IP65 M40, Kunststoff
18,90 € / Stück*
-
UZ009Erdungsleitung, universN, 25mm², Länge = 300 mm, beidseitig Kabelschuh 6mm / 8mm
25,08 € / Stück* -
UZ012Erdungsleitung, universN, 25mm², Länge = 550 mm
29,40 € / Stück*
-
FZ401Verschlußstopfen, univers, Reparaturset
15,77 € / Stück* -
FZ774AAdapter für vertikale Verbindung von 1050mm breiten FR/FS Schränken
66,98 € / Stück* -
FZ800FHalter, univers, für Abfangschiene im 400mm FS Schrank, höhenverstellbar
53,79 € / Stück* -
UT82CNAbfangschiene, univers, 2feldig
67,97 € / Stück* -
UT83CNAbfangschiene, univers, 3feldig
97,87 € / Stück* -
UT84CNAbfangschiene, univers, 4feldig
127,16 € / Stück*
-
FZ710Plantasche, univers, Stahlblech, mit Befestigungsschrauben, für FA/FT/FG
61,97 € / Stück* -
FZ794Plantasche, Klarsicht, DIN A4, selbstklebend
4,31 € / Stück* -
FZ818Plantasche, Kunststoff, DIN A4, selbstklebend
40,00 € / Stück*
-
FZ721BAdapter, univers, zum seitlichen Anreihen von 400mm Schränken FR/FS
70,32 € / Stück* -
FZ829Wandbefestigungslaschen, univers, für FR/FS Schränke
26,13 € / Stück*
-
FZ797AScharnierstifte, univers, für FR Gehäuse, 10Stück
21,33 € / Stück*

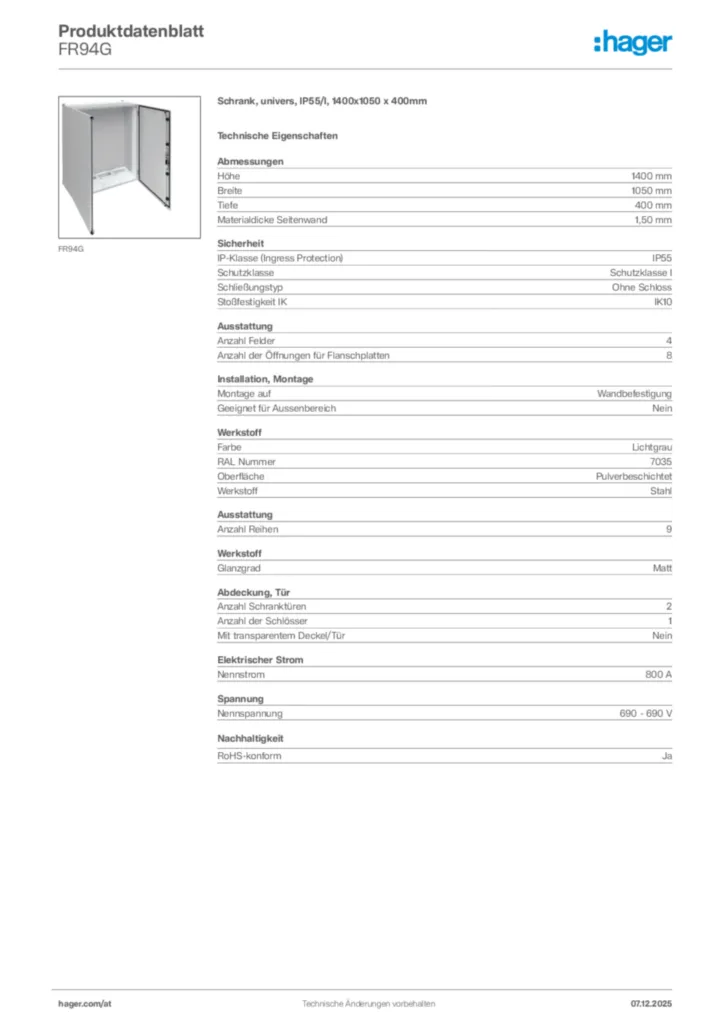

Technische Merkmale
Abmessungen
-
Höhe1400 mm
-
Breite1050 mm
-
Tiefe400 mm
-
Materialdicke Seitenwand1,50 mm
Sicherheit
-
IP-Klasse (Ingress Protection)IP55
-
SchutzklasseSchutzklasse I
-
SchließungstypOhne Schloss
-
Stoßfestigkeit IKIK10
Ausstattung
-
Anzahl Felder4
-
Anzahl der Öffnungen für Flanschplatten8
-
Anzahl Reihen9
Installation, Montage
-
Montage aufWandbefestigung
-
Geeignet für AußenbereichNein
Werkstoff
-
FarbeLichtgrau
-
RAL Nummer7035
-
OberflächePulverbeschichtet
-
WerkstoffStahl
-
GlanzgradMatt
Abdeckung, Tür
-
Anzahl Schranktüren2
-
Anzahl der Schlösser1
-
Mit transparentem Deckel/TürNein
Elektrischer Strom
-
Nennstrom800 A
Spannung
-
Nennspannung690 - 690 V
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
-
Montageanleitung
Montageanleitung für FRxx, FVxx - Schränke (Stand: 09.2018)
Montageanleitung International 2018-09-28
PDF8,12 MB
Montageanleitung für FRxx - Schränke, univers, IP55/I (Stand: 10.2017)
Montageanleitung International 2018-04-09
PDF1,42 MB -
Bestellhilfe
Planungsvorlage Niederspannungsverteiler
Mit dieser praktischen Checkliste Niederspannungsverteiler ganz einfach planen (24AT0002MC)
PDF1,42 MB -
BIM Revit Objekte
Range : Univers. Enclosure - IP55 - Class I - Steel enclosure - Depth 400 mm - German - Hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,33 MB
Range : Univers. Enclosure - IP55 - Class I - Steel enclosure - Depth 400 mm - German - Non hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,43 MB -
Handbuch
Handbuch Verteilerschränke FR* IP55
Handbuch de-DE 2015-07-13
PDF3,36 MB
Technisches Handbuch für FR Schränke (EN, 2018-10)
Handbuch International 2018-10-31
PDF5,34 MB -
Konformitätserklärung
Konformitätserklärung en-GB 2025-03-14
PDF684,89 kB
Konformitätserklärung en-GB 2025-03-14
PDF717,48 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
FR31ESchrank, univers, IP55/I, 500x300x275mmPreis478,37 €/ Stück * -
2
FR32ESchrank, univers, IP55/I, 500x550x275mmPreis592,56 €/ Stück * -
3
FR33ESchrank, univers, IP55/I, 500x800x275mmPreis708,25 €/ Stück * -
4
FR34ESchrank, univers, IP55/I, 500x1050x275mmPreis862,41 €/ Stück * -
5
FR35ESchrank, univers, IP55/I, 500x1300x275mmPreis1.015,17 €/ Stück *
Ausschreibungstext
Schrank, univers, IP55/I, 1400x1050 x 400mm
Wandaufbauschrank für die Innenraummontage mit VDE-Gutachten (Fertigungsüberwachung) nach DIN EN 61439-1/-2/-3 und Maßnorm DIN 43870, zur Aufputz Montage. Zum Aufbau einer Niederspannungsverteilung bis 800 A, 3AC, 690 V 50 Hz. Schutzart IP55, Schutzklasse I, Luft- und Kriechstrecken nach DIN VDE 0110-1/-2. Bestehend aus Schrank mit Tür aus pulverbeschichtetem, eingebranntem, profiliertem 1,5 mm dicken Stahlblech.Durchsteckflansche oben, unten ISO-Flanschplatten mit metrischen Vorprägungen und Schnellverriegelung je Feld eingebaut. Vorprägungen für eine weitere Kabelöffnung je Feldbreite. Sammelschienendurchführungen als seitliche Vorprägung. Tür aufliegend, mit innenliegenden Scharnieren, Türanschlag standardmäßig rechts, wechselbar, 110 Grad Öffnungswinkel. Serienmässig mit Schwenkhebelverschluss, DIN-Profil-Halbzylinder einbaubar. Türdichtung umlaufend geschäumt, temperaturbeständig und ölbeständig. Schrank nebeneinander und übereinander anflanschbar.
Höhe: 1400 mm
Breite: 1050 mm
Tiefe: 400 mm
IP-Klasse (Ingress Protection): IP55
Schutzklasse: Schutzklasse I
Schließungstyp: Ohne Schloss
Anzahl Felder: 4
Montage auf: Wandbefestigung
Farbe: Lichtgrau
RAL Nummer: 7035
Anzahl Schranktüren: 2
Anzahl der Schlösser: 1
Fabrikat : Hager oder gleichwertig
Artikel : FR94G
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Wandaufbauschrank für die Innenraummontage mit VDE-Gutachten (Fertigungsüberwachung) nach DIN EN 61439-1/-2/-3 und Maßnorm DIN 43870, zur Aufputz Montage. Zum Aufbau einer Niederspannungsverteilung bis 800 A, 3AC, 690 V 50 Hz. Schutzart IP55, Schutzklasse I, Luft- und Kriechstrecken nach DIN VDE 0110-1/-2. Bestehend aus Schrank mit Tür aus pulverbeschichtetem, eingebranntem, profiliertem 1,5 mm dicken Stahlblech.Durchsteckflansche oben, unten ISO-Flanschplatten mit metrischen Vorprägungen und Schnellverriegelung je Feld eingebaut. Vorprägungen für eine weitere Kabelöffnung je Feldbreite. Sammelschienendurchführungen als seitliche Vorprägung. Tür aufliegend, mit innenliegenden Scharnieren, Türanschlag standardmäßig rechts, wechselbar, 110 Grad Öffnungswinkel. Serienmässig mit Schwenkhebelverschluss, DIN-Profil-Halbzylinder einbaubar. Türdichtung umlaufend geschäumt, temperaturbeständig und ölbeständig. Schrank nebeneinander und übereinander anflanschbar.
Höhe: 1400 mm
Breite: 1050 mm
Tiefe: 400 mm
IP-Klasse (Ingress Protection): IP55
Schutzklasse: Schutzklasse I
Schließungstyp: Ohne Schloss
Anzahl Felder: 4
Montage auf: Wandbefestigung
Farbe: Lichtgrau
RAL Nummer: 7035
Anzahl Schranktüren: 2
Anzahl der Schlösser: 1
Fabrikat : Hager oder gleichwertig
Artikel : FR94G
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
