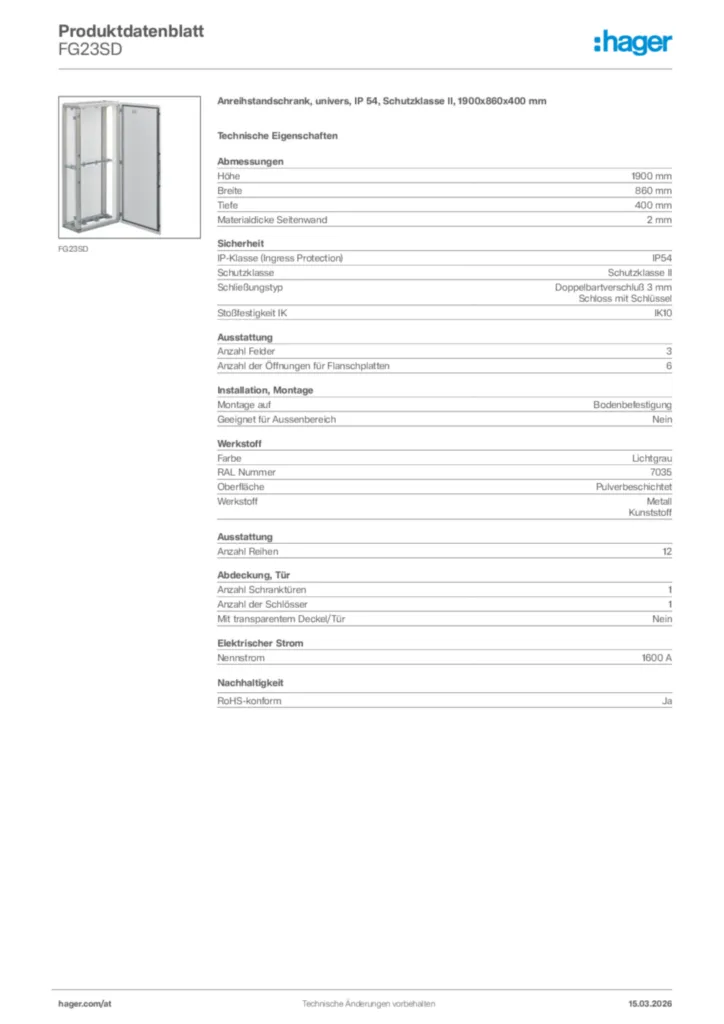

Anreihstandschrank, univers, IP 54, Schutzklasse II, 1900x860x400 mm FG23SD

Anreihstandschrank, univers, IP 54, Schutzklasse II, 1900x860x400 mm

Anreihstandschrank für die Innenraummontage nach VDE 0660 Teil 600-1/-2, DIN EN 61 439-1/-2, Maße nach DIN 43870 Schutzart IP 54 nach DIN EN60529 (VDE0470-1), Schutzart IP 3x bei offener Tür, Luft- und Kriechstrecken nach VDE 0110, Teil 1 und 2/1.89, Bemessungsisolationsspannung AC 800 V, Überspannungskategorie IV, Verschmutzungsgrad 3, Schutzklasse II. Standgehäuse für Einzel- oder Reihenaufstellung mit abnehmbaren Rück- und Seitenwänden, Breite 1- bis 6-feldig, 144 bis 864 Platzeinheiten. Innenausbausystem einbaubar für Netzsysteme: 3 AC 50 Hz 230/400 V oder 3 AC 50 Hz 400/690 V mit einem maximalen Einspeisestrom von 1600 A.
Schrankgerüst aus glasfaserverstärktem Kunststoff, Deckblech und Rückwand aus feuerverzinktem Stahlblech. Mit waagrechter Abfangschiene zur Tragschienen-Stabilisierung, Koppelplatten zur Tragschienenbefestigung, vorbereitet für univers N Innenausbausystem. Sammelschienendurchführung durch offene Seitenwände nebeneinander anflanschbar. Tür aus Stahlblech, pulverbeschichtet und eingebrannt, aufliegend mit innenliegenden Scharnieren, rechts oder links anschlagbar. Öffnungswinkel der Tür 120°, ab Breite 1100 mm Doppeltür, Türverschluss mit serienmäßig eingebautem Vierpunkt-Stangenverschluss (eintürig) bzw. 3-Punkt-Stangenverschluss (zweitürig) mit 3 mm Doppelbart.
Obere Leitungseinführungen: pro Feld sind 2 Reihen im Deckblech ausgestanzt, unterschiedliche Leitungseinführungen sind einbaubar. Untere Leitungseinführungen: offen, Bodenblech sind einbaubar. Zum Einbau der Leitungseinführungen oben/unten ist die Einhaltung der Schutzart erforderlich.
Hinweis: Der Anbau einer Sockelleiste (100 mm oder 200 mm) ist immer erforderlich (Zubehör)! Passende Seitenwände sind im Zubehör erhältlich. Türverschluss ist gegen andere Schließungen austauschbar

Höhe: 1900 mm
Breite: 860 mm
Tiefe: 400 mm
IP-Klasse (Ingress Protection): IP54
Schutzklasse: Schutzklasse II
Schließungstyp: Doppelbartverschluß 3 mm
Schloss mit Schlüssel
Anzahl Felder: 3
Montage auf: Bodenbefestigung
Farbe: Lichtgrau
RAL Nummer: 7035
Anzahl Schranktüren: 1
Anzahl der Schlösser: 1

Fabrikat : Hager oder gleichwertig
Artikel : FG23SD
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
