Energiezähler 3phasig, direkt 125A, 6M, AGARDIO, MID ECA310D

Name: ECA310D
Brand: Hager
SKU: ECA310D3
Price: 532.24 EUR

EAN

3250612231270

Marke

Hager

VPE

1 Stück

Preisgruppe

H67

532,24 €

/ Stück *

Zubehör
Technische Merkmale
Downloads
Weitere Produkte
Ausschreibungstext

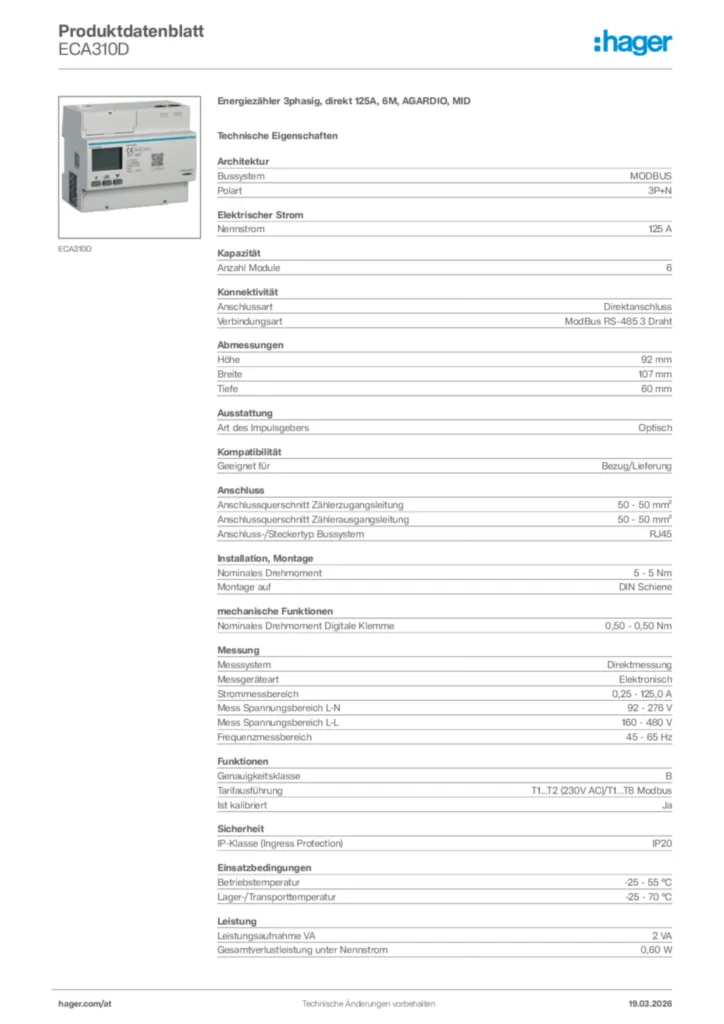

Datenblatt

Vervollständigen Sie Ihr System

Optionales Zubehör

Kommunikationstechnik-Adapter 1 Produkte verfügbar
Zubehör/Ersatzteile für Überspannungsschutz Informations-/MSR-Technik 1 Produkte verfügbar
Zubehör/Ersatzteile für Bussystem 8 Produkte verfügbar

Technische Merkmale

Bussystem

MODBUS
Polart

3P+N

Nennstrom

125 A
Maximaler Strom im Messstromkreis

125 A

Anzahl Module

6

Anschluss-/Steckertyp

Direktanschluss
Verbindungsart

ModBus RS-485 3 Draht

Höhe

92 mm
Breite

107 mm
Tiefe

60 mm

Art des Impulsgebers

Optisch

Geeignet für

Bezug/Lieferung

Anschlussquerschnitt Zählerzugangsleitung

50 - 50 mm²
Anschlussquerschnitt Zählerausgangsleitung

50 - 50 mm²
Anschluss-/Steckertyp Bussystem

RJ45

Nominales Drehmoment

5 - 5 Nm

Nominales Drehmoment Digitale Klemme

0,50 - 0,50 Nm

Messsystem

Direktmessung
Messgeräteart

Elektronisch
Strommessbereich

0,25 - 125,0 A
Mess Spannungsbereich L-N

92 - 276 V
Mess Spannungsbereich L-L

160 - 480 V
Frequenzmessbereich

45 - 65 Hz

Genauigkeitsklasse

B
Tarifart

T1...T2 (230V AC)/T1...T8 Modbus
Ist kalibriert

Ja

Schutzart IP

IP20

Betriebstemperatur

-25 - 55 °C
Lager-/Transporttemperatur

-25 - 70 °C

Leistungsaufnahme VA

2 VA
Gesamtverlustleistung unter Nennstrom

0,60 W

Downloads

Produktbild

Produktbild ECA310D
Montageanleitung

Bedienungs- und Montageanleitung für ECA310D - Energiezähler 3phasig, direkt 125A (DE-PL-AR, 2019-09)

Montageanleitung de-DE, pl-PL 2019-10-02

PDF

1,75 MB

Montageanleitung International 2019-10-02

PDF

1,65 MB
Produktanhang

Modbus table for energy meters (version from 24th July 2019)

XLS

177,00 kB

Produktanhang International 2022-10-04

PDF

836,11 kB
Handbuch

Handbuch de-DE, en-GB 2024-01-29

PDF

2,78 MB
Technische Beilage (single-product)

Verlustleistungsdatenblatt

Technische Beilage (single-product) de-DE 2021-10-20

PDF

847,80 kB
Konformitätserklärung

EU Declaration of Conformity

Konformitätserklärung en-GB 2024-04-15

PDF

461,68 kB

Mehr Downloads

Ausschreibungstext

Energiezähler 3phasig, direkt 125A, 6M, AGARDIO, MID

Energiezähler zur 4-Quadrantenmessung mit folgenden Genauigkeitsklassen: Wirkenergie Class B nach DIN EN 50470-3, Wirkleistung Class 1 nach IEC 62053-21, Wirkleistung Class 1 nach IEC 61557-12 und Blindleistung Class 2 nach IEC 62053-23. Der Zweirichtungszähler wird ab Werk MID zertifiziert (ein Plombierset im Lieferumfang enthalten) und enthält einen rücksetzbaren Teilzähler. Zur Messung von Energiebezug- und Energielieferung in allen Netzsystemen geeignet. Bis zu 8 Tarifzählungen möglich (2 Tarifzählungen über 230 V AC und Modbus, zusätzlich 6 Tarifzählungen über Modbus ansteuerbar). Digitales Display mit Beleuchtung zur Anzeige von bezogener und gelieferter Wirk- (kWh) und Blindenergie (kvarh) für alle Tarife. Zusätzlich werden je Außenleiter die Echtzeitmesswerte für Wirkleistung (kW), Blindleistung (kvar), Scheinleistung (kVA), Spannung (V), Strom (A), Leistungsfaktor, Frequenz (Hz) und Tarif in einer Auflösung bis zu 9 Stellen inklusive zwei Nachkommastellen angezeigt. Neben den zuvor genannten Messwerten können über Modbus auf die aktuellen Summen-Messwerte von Wirkleistung (kW), Blindleistung (kvar) und Scheinleistung (kVA) so wie den Leistungsfaktor zugegriffen werden. Außerden können die Werte des Teilzählers für Wirkenergie von jedem Tarif über Modbus einzeln zurückgesetzt werden. Alle Messwerte und Energiewerte für Tarif1 und Tarif2 können zusätzlich über eine IR-Schnittstelle ausgegeben werden. Verdrahtungsfehler und Anschlussfehler werden angezeigt und die Messdaten werden periodisches abgespeichert. Durch RJ45-Stecktechnik ist eine fehlerfreie Daisy-Chain-Installation möglich.

Bussystem: MODBUS
Anzahl Module: 6
Anschluss-/Steckertyp: Direktanschluss
Messsystem: Direktmessung
Frequenzmessbereich: 45 - 65 Hz
Genauigkeitsklasse: B
Schutzart IP: IP20
Betriebstemperatur: -25 - 55 °C
Lager-/Transporttemperatur: -25 - 70 °C
Leistungsaufnahme VA: 2 VA

Fabrikat : Hager oder gleichwertig
Artikel : ECA310D
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.

Kopieren oder exportieren GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert!

Exportieren

*Technische Änderungen und Irrtümer sowie Preisänderungen vorbehalten. Alle Preise verstehen sich exklusive Umsatzsteuer.
