Energiezähler 1phasig, direkt 80A, 2M, MBUS, MID ECM180D
EAN
3250612231317
Marke
Hager
VPE
1 Stück
Preisgruppe
H67
Preis
252,56 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Kompatible Produkte
-
Passend zu 1 Produkte verfügbar
Technische Merkmale
Architektur
-
BussystemM-BUS
-
Polart1P+N
Elektrischer Strom
-
Nennstrom80 A
-
Maximaler Strom im Messstromkreis80 A
Kapazität
-
Anzahl Module2
Konnektivität
-
AnschlussartDirektanschluss
Abmessungen
-
Höhe92 mm
-
Breite36 mm
-
Tiefe60 mm
Ausstattung
-
Art des ImpulsgebersOptisch
Kompatibilität
-
Geeignet fürBezug/Lieferung
Anschluss
-
Anschlussquerschnitt Zählerzugangsleitung33 - 33 mm²
-
Anschlussquerschnitt Zählerausgangsleitung33 - 33 mm²
-
Anschluss-/Steckertyp BussystemBusanschlussklemme
Installation, Montage
-
Nominales Drehmoment2 - 2 Nm
-
Montage aufDIN Schiene
mechanische Funktionen
-
Nominales Drehmoment Digitale Klemme0,50 - 0,50 Nm
Messung
-
MesssystemDirektmessung
-
MessgeräteartElektronisch
-
Strommessbereich0,25 - 80,0 A
-
Mess Spannungsbereich L-N92 - 276 V
-
Frequenzmessbereich45 - 65 Hz
Spannungsversorgung
-
Anzahl der Phasen für Einspeisung1
Funktionen
-
GenauigkeitsklasseB
-
TarifausführungT1...T2 (230V AC)/T1...T2 M-BUS
-
Ist kalibriertJa
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
Einsatzbedingungen
-
Betriebstemperatur-25 - 55 °C
-
Lager-/Transporttemperatur-25 - 70 °C
Leistung
-
Leistungsaufnahme VA2 VA
-
Gesamtverlustleistung unter Nennstrom1 W
Frequenz
-
Frequenz50 - 50 Hz
Downloads
-
Produktbild
-
Product datasheet

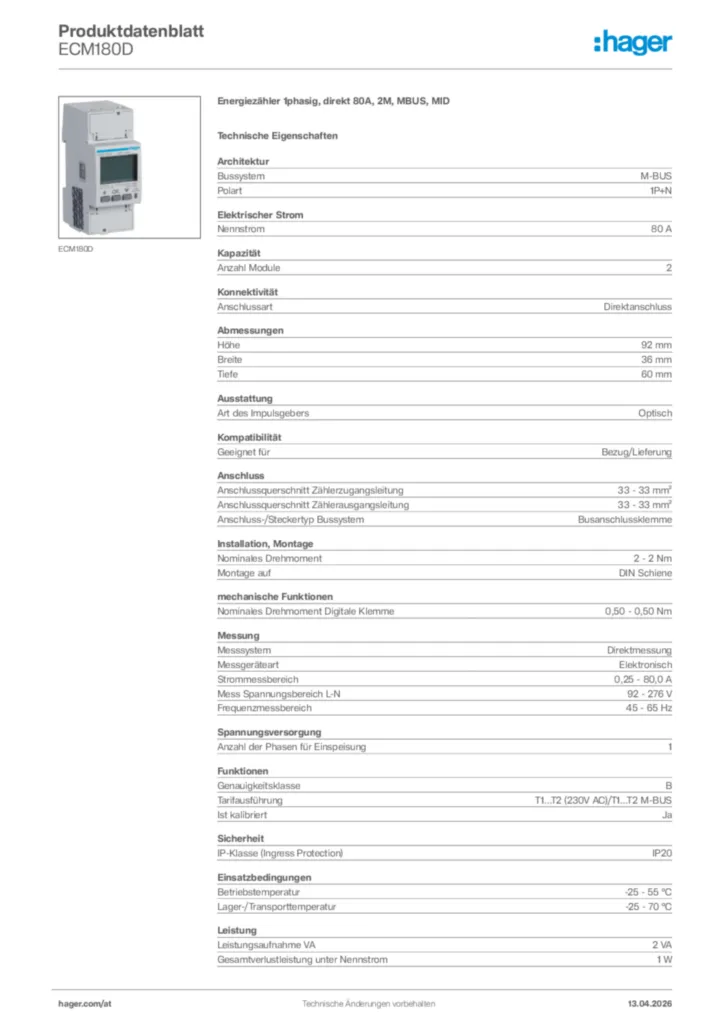

Hager Produktdatenblatt ECM180D
Energiezähler 1phasig, direkt 80A, 2M, MBUS, MID
PDF -
Produktanhang
M-Bus Protocol Technical description - Rev.2.2
XLS187,00 kB -
Handbuch
Installer Leaflet ECM180D
Handbuch de-DE, en-GB 2024-01-10
PDF2,80 MB -
Katalog
AT Partnerkatalog 2025/2026
Gültig ab 01.01.2025
PDF7,66 MB -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB -
Konformitätserklärung
EU Declaration of Conformity
Konformitätserklärung en-GB 2024-04-15
PDF456,84 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
TXF121KNX-Schnittstelle für elektrische Energiezähler -
2
ECR300CEnergiezähler 3phasig für Wandlerverhältnis 1A oder 5A, 4M, MODBUS, MIDPreis432,29 €/ Stück * -
3
ECA310DEnergiezähler 3phasig, direkt 125A, 6M, AGARDIO, MIDPreis552,47 €/ Stück * -
4
ECA300CEnergiezähler 3phasig für Wandlerverhältnis 1A oder 5A, 4M, AGARDIO, MIDPreis459,15 €/ Stück * -
5
ECR380DEnergiezähler 3phasig, direkt 80A, 4M, MODBUS, MIDPreis332,55 €/ Stück *
Ausschreibungstext
Energiezähler 1phasig, direkt 80A, 2M, MBUS, MID
Energiezähler zur 4-Quadrantenmessung mit folgenden Genauigkeitsklassen: Wirkenergie Class B nach DIN EN 50470-3, Wirkleistung Class 1 nach IEC 62053-21, Wirkleistung Class 1 nach IEC 61557-12 und Blindleistung Class 2 nach IEC 62053-23. Der Zweirichtungszähler wird ab Werk MID zertifiziert. Ein Plombierset ist im Lieferumfang enthalten. Zur Messung von Energiebezug- und Energielieferung in allen Netzsystemen geeignet. Bis zu 2 Tarifzählungen über Mbus möglich. Digitales Display mit Beleuchtung zur Anzeige von bezogener und gelieferter Wirkenergie (kWh). Zusätzlich werden die Echtzeitmesswerte für Wirkleistung (kW), Spannung (V), Strom (A), Leistungsfaktor und Frequenz (Hz) in einer Auflösung bis zu 9 Stellen inklusive Nachkommastelle angezeigt. Neben den zuvor genannten Messwerten, können über Mbus auf die aktuellen Messwerte von Wirkleistung (kW), Blindleistung (kvar) und Scheinleistung (kVA) so wie den Leistungsfaktor zugegriffen werden. Alle Messwerte und Energiewerte für Tarif1 und Tarif2 können zusätzlich über eine IR-Schnittstelle ausgegeben werden. Verdrahtungsfehler und Anschlussfehler werden angezeigt und die Messdaten werden periodisches abgespeichert.
Bussystem: M-BUS
Anzahl Module: 2
Anschlussart: Direktanschluss
Messsystem: Direktmessung
Frequenzmessbereich: 45 - 65 Hz
Genauigkeitsklasse: B
IP-Klasse (Ingress Protection): IP20
Betriebstemperatur: -25 - 55 °C
Lager-/Transporttemperatur: -25 - 70 °C
Leistungsaufnahme VA: 2 VA
Fabrikat : Hager oder gleichwertig
Artikel : ECM180D
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Energiezähler zur 4-Quadrantenmessung mit folgenden Genauigkeitsklassen: Wirkenergie Class B nach DIN EN 50470-3, Wirkleistung Class 1 nach IEC 62053-21, Wirkleistung Class 1 nach IEC 61557-12 und Blindleistung Class 2 nach IEC 62053-23. Der Zweirichtungszähler wird ab Werk MID zertifiziert. Ein Plombierset ist im Lieferumfang enthalten. Zur Messung von Energiebezug- und Energielieferung in allen Netzsystemen geeignet. Bis zu 2 Tarifzählungen über Mbus möglich. Digitales Display mit Beleuchtung zur Anzeige von bezogener und gelieferter Wirkenergie (kWh). Zusätzlich werden die Echtzeitmesswerte für Wirkleistung (kW), Spannung (V), Strom (A), Leistungsfaktor und Frequenz (Hz) in einer Auflösung bis zu 9 Stellen inklusive Nachkommastelle angezeigt. Neben den zuvor genannten Messwerten, können über Mbus auf die aktuellen Messwerte von Wirkleistung (kW), Blindleistung (kvar) und Scheinleistung (kVA) so wie den Leistungsfaktor zugegriffen werden. Alle Messwerte und Energiewerte für Tarif1 und Tarif2 können zusätzlich über eine IR-Schnittstelle ausgegeben werden. Verdrahtungsfehler und Anschlussfehler werden angezeigt und die Messdaten werden periodisches abgespeichert.
Bussystem: M-BUS
Anzahl Module: 2
Anschlussart: Direktanschluss
Messsystem: Direktmessung
Frequenzmessbereich: 45 - 65 Hz
Genauigkeitsklasse: B
IP-Klasse (Ingress Protection): IP20
Betriebstemperatur: -25 - 55 °C
Lager-/Transporttemperatur: -25 - 70 °C
Leistungsaufnahme VA: 2 VA
Fabrikat : Hager oder gleichwertig
Artikel : ECM180D
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
