Energiezähler 1phasig, direkt 40A, 1M, S0, MID ECP140D
EAN
3250612231362
Marke
Hager
VPE
1 Stück
Preisgruppe
H67
Preis
110,32 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

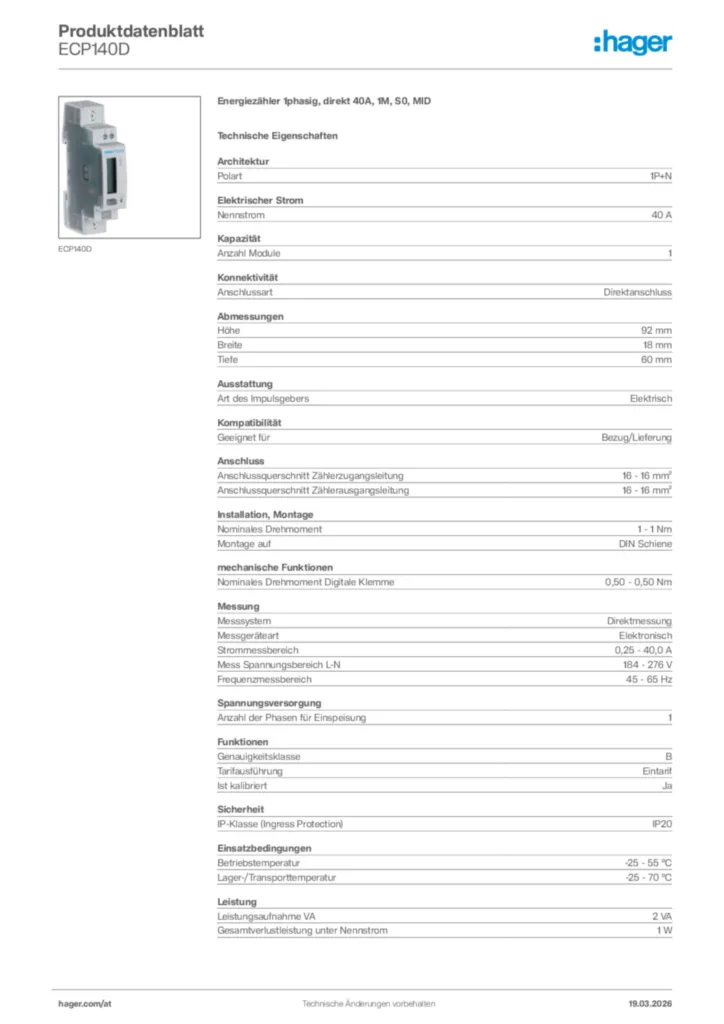

Technische Merkmale
Architektur
-
Polart1P+N
Elektrischer Strom
-
Nennstrom40 A
-
Maximaler Strom im Messstromkreis40 A
Kapazität
-
Anzahl Module1
Konnektivität
-
AnschlussartDirektanschluss
Abmessungen
-
Höhe92 mm
-
Breite18 mm
-
Tiefe60 mm
Elektrische Hauptattribute
-
Art des ImpulsgebersElektrisch
Kompatibilität
-
Geeignet fürBezug/Lieferung
Anschluss
-
Anschlussquerschnitt Zählerzugangsleitung16 - 16 mm²
-
Anschlussquerschnitt Zählerausgangsleitung16 - 16 mm²
Installation, Montage
-
Nominales Drehmoment1 - 1 Nm
mechanische Funktionen
-
Nominales Drehmoment Digitale Klemme0,50 - 0,50 Nm
Messung
-
MesssystemDirektmessung
-
MessgeräteartElektronisch
-
Strommessbereich0,25 - 40,0 A
-
Mess Spannungsbereich L-N184 - 276 V
-
Frequenzmessbereich45 - 65 Hz
Spannungsversorgung
-
Anzahl der Phasen für Einspeisung1
Funktionen
-
GenauigkeitsklasseB
-
TarifausführungEintarif
-
Ist kalibriertJa
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
Einsatzbedingungen
-
Betriebstemperatur-25 - 55 °C
-
Lager-/Transporttemperatur-25 - 70 °C
Leistung
-
Leistungsaufnahme VA2 VA
-
Gesamtverlustleistung unter Nennstrom1 W
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
-
Handbuch
Installer Leaflet ECP140D
Handbuch en-GB, de-DE 2024-01-19
PDF1,83 MB -
Katalog
AT Partnerkatalog 2025/2026
Gültig ab 01.01.2025
PDF7,66 MB -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB -
Konformitätserklärung
EU Declaration of Conformity
Konformitätserklärung en-GB 2024-04-15
PDF451,44 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
ECA180DEnergiezähler 1phasig, direkt 80A, 2M, AGARDIO, MIDPreis252,56 €/ Stück * -
2
ECA300CEnergiezähler 3phasig für Wandlerverhältnis 1A oder 5A, 4M, AGARDIO, MIDPreis459,15 €/ Stück * -
3
ECA310DEnergiezähler 3phasig, direkt 125A, 6M, AGARDIO, MIDPreis552,47 €/ Stück * -
4
ECA380DEnergiezähler 3phasig, direkt 80A, 4M, AGARDIO, MIDPreis392,61 €/ Stück * -
5
ECM140DEnergiezähler 1phasig, direkt 40A, 1M, MBUS, MIDPreis186,09 €/ Stück *
Ausschreibungstext
Energiezähler 1phasig, direkt 40A, 1M, S0, MID
Energiezähler zur 4-Quadrantenmessung mit folgenden Genauigkeitsklassen: Wirkenergie Class B nach DIN EN 50470-3, Wirkleistung Class 1 nach IEC 62053-21, Wirkleistung Class 1 nach IEC 61557-12 und Blindleistung Class 2 nach IEC 62053-23. Ein Plombierset ist im Lieferumfang enthalten. Zur Messung von Energiebezug- und Energielieferung in allen Netzsystemen geeignet. Digitales Display zur Anzeige von bezogener und gelieferter Wirkenergie (kWh). Zusätzlich werden die Echtzeitmesswerte für Wirkleistung (kW), Spannung (V), Strom (A), Leistungsfaktor und Frequenz (Hz) in einer Auflösung bis zu 7 Stellen inklusive Nachkommastellen angezeigt. Über Impuls werden bezogene und gelieferte Wirk- (kWh) und Blindenergie (kvarh) ausgegeben. Alle Messwerte und Energiewerte werden zusätzlich über eine IR-Schnittstelle ausgegeben. Verdrahtungsfehler und Anschlussfehler werden angezeigt und die Messdaten werden periodisches abgespeichert.
Anzahl Module: 1
Anschlussart: Direktanschluss
Messsystem: Direktmessung
Frequenzmessbereich: 45 - 65 Hz
Genauigkeitsklasse: B
IP-Klasse (Ingress Protection): IP20
Betriebstemperatur: -25 - 55 °C
Lager-/Transporttemperatur: -25 - 70 °C
Leistungsaufnahme VA: 2 VA
Fabrikat : Hager oder gleichwertig
Artikel : ECP140D
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Energiezähler zur 4-Quadrantenmessung mit folgenden Genauigkeitsklassen: Wirkenergie Class B nach DIN EN 50470-3, Wirkleistung Class 1 nach IEC 62053-21, Wirkleistung Class 1 nach IEC 61557-12 und Blindleistung Class 2 nach IEC 62053-23. Ein Plombierset ist im Lieferumfang enthalten. Zur Messung von Energiebezug- und Energielieferung in allen Netzsystemen geeignet. Digitales Display zur Anzeige von bezogener und gelieferter Wirkenergie (kWh). Zusätzlich werden die Echtzeitmesswerte für Wirkleistung (kW), Spannung (V), Strom (A), Leistungsfaktor und Frequenz (Hz) in einer Auflösung bis zu 7 Stellen inklusive Nachkommastellen angezeigt. Über Impuls werden bezogene und gelieferte Wirk- (kWh) und Blindenergie (kvarh) ausgegeben. Alle Messwerte und Energiewerte werden zusätzlich über eine IR-Schnittstelle ausgegeben. Verdrahtungsfehler und Anschlussfehler werden angezeigt und die Messdaten werden periodisches abgespeichert.
