HDA126L
EAN
3250613136604
Упаковка
1 Штука
Увійдіть, щоб створити список продуктів
Ви повинні увійти до свого облікового запису myHager, щоб створювати списки продуктів
Завершіть вашу систему
Додаткові аксесуари
-
Розчіплювач шунтовий 5 доступні продукти -
Котушка під напругою 7 доступні продукти -
Блок додаткових контактів 4 доступні продукти -
Додаткові блоки корпусних автоматичних вимикачів тип A-HI 2 доступні продукти -
Кришка клеми 4 доступні продукти -
Функції підключення 4 доступні продукти
Завершіть вашу систему
-
HXA003H
Незалежний розчіплювач x160-P160-x250-P250-x630-P630, 100-120В AC
-
HXA005HНезалежний розчіплювач x160-P160-x250-P250-x630-P630, 380-450В AC
-
HXA002HНезалежний розчіплювач x160-P160-x250-P250-x630-P630, 48В DC
-
HXA001HНезалежний розчіплювач x160-P160-x250-P250-x630-P630, 24В DC
-
HXA004HНезалежний розчіплювач x160-P160-x250-P250-x630-P630, 200-240В AC
-
HXA051HРозчіплювач мінімальної напруги з витримкою x250, 24В DC
-
HXA014HРозчіплювач мінімальної напруги x160-P160-x250-P250-x630-P630, 200-240В AC
-
HXA055HРозчіплювач мінімальної напруги з витримкою x250, 380-415В АС
-
HXA054HРозчіплювач мінімальної напруги з витримкою x250, 220-240В АС
-
HXA011HРозчіплювач мінімальної напруги x160-P160-x250-P250-x630-P630, 24В DC
-
HXA013H
Розчіплювач мінімальної напруги x160-P160-x250-P250-x630-P630, 100-120В AC
-
HXA053HРозчіплювач мінімальної напруги з витримкою x250, 110-120В АС
-
HXA026H
Додатковий сигнальний контакт для авт.вимикачів x/P160…x/P630, 1НЗ+1НВ, 125В
-
HXA021HДодатковий контакт для автоматичних вимикачів x/P160…x/P630, 1НЗ+1НВ, 230В
-
HXA024HДодатковий сигнальний контакт для авт.вимикачів x/P160…x/P630, 1НЗ+1НВ, 230В
-
HXA025HДодатковий контакт для автоматичних вимикачів x/P160-x/P630, 1НЗ+1НВ,
Технічні характеристики
Електричний струм
-
Номінальний струм125 A
-
Номінальна здатність до остаточного вимкнення короткого замикання Icu за 400 В AC IEC 60947-218 kA
-
Номінальна здатність до остаточного вимкнення короткого замикання Icu за 240 В AC IEC 60947-225 kA
-
Номінальна ємність вимикання для експлуатаційних умов Ics за 230 В AC згідно з IEC 60947-225 kA
-
Номінальна ємність вимикання для експлуатаційних умов Ics за 400 В AC згідно з IEC 60947-218 kA
-
Номінальний струм за 0°C згідно з IEC 60947148,80 A
-
Номінальний струм за 10°C згідно з IEC 60947148,80 A
-
Номінальний струм за 15°C згідно з IEC 60947146 A
-
Номінальний струм за 20°C згідно з IEC 60947143,20 A
-
Номінальний струм за 25°C згідно з IEC 60947140,30 A
-
Номінальний струм за 30°C згідно з IEC 60947137,40 A
-
Номінальний струм за 35°C згідно з IEC 60947134,40 A
-
Номінальний струм за 40°C згідно з IEC 60947131,30 A
-
Номінальний струм за 45°C згідно з IEC 60947128,20 A
-
Номінальний струм за 50°C згідно з IEC 60947125 A
-
Номінальний струм за 55°C згідно з IEC 60947121,60 A
-
Номінальний струм за 60°C згідно з IEC 60947118,20 A
-
Номінальний струм за 65°C згідно з IEC 60947114,70 A
-
Номінальний струм за 70°C згідно з IEC 60947111,10 A
Архітектура
-
Кількість полюсів4
Спрацьовування
-
Час відгуку під час відкриття10 ms
Частота
-
Частота50 - 60 Hz
Напруга
-
Номінальна імпульсна витримувана напруга Uimp8,000 V
-
Номінальна напруга ізоляції Ui690 V
Потужність
-
Загальна розсіювана потужність під номінальним струмом33 W
Витривалість
-
Електрична тривкість кількості циклів10,000
-
Кількість механічних процесів20,000
Безпека
-
Клас захисту від проникнення (IP)IP4X
Під’єднання
-
Поперечний переріз гнучкого провідника4 - 70 mm²
-
Поперечний переріз жорсткого провідника4 - 95 mm²
Налаштування
-
Налаштування ручки термозахисту xIN1, 1
Розміри
-
Висота130 mm
-
Ширина100 mm
-
Глибина68 mm
Встановлення, монтаж
-
Номінальний момент затягування6 - 6 Nm
-
Номінальний крутний момент для затягування нижнього термінала6 - 6 Nm
-
Номінальний крутний момент для затягування верхнього термінала6 - 6 Nm
Основні електричні характеристики
-
Час спрацьовування магнітного захисту0 - 0 ms
Екологічна цінність
Ми прагнемо покращити наші екологічні показники, зменшуючи наш вплив, водночас діяючи як фактор сталого розвитку для наших клієнтів. Дізнатися більше
Сертифікати та документи
Завантаження
-

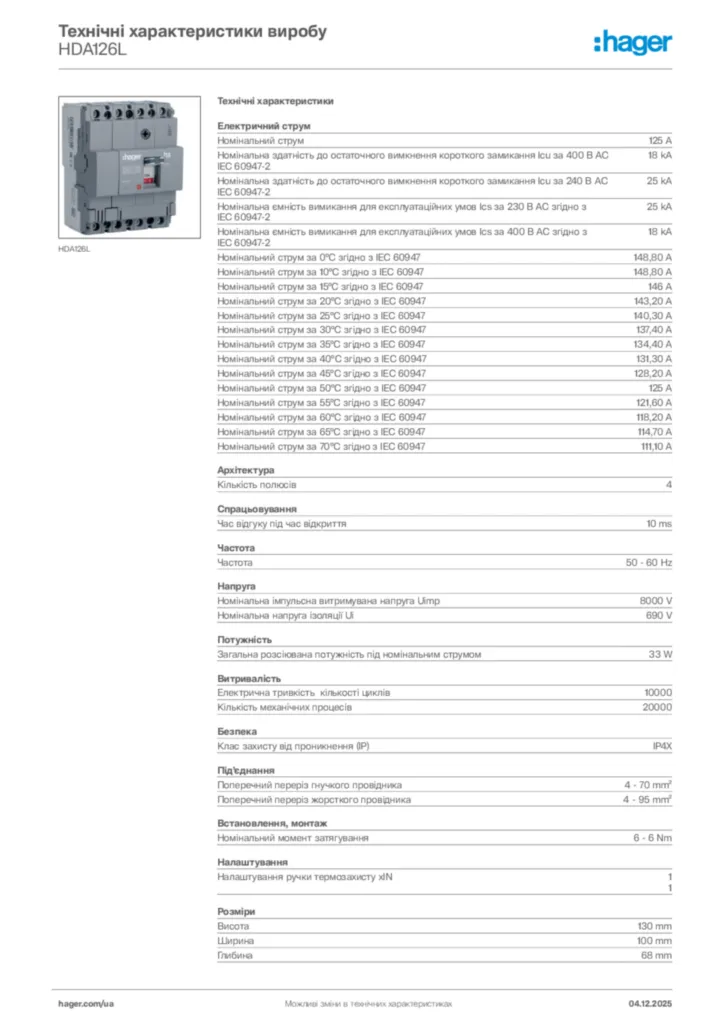

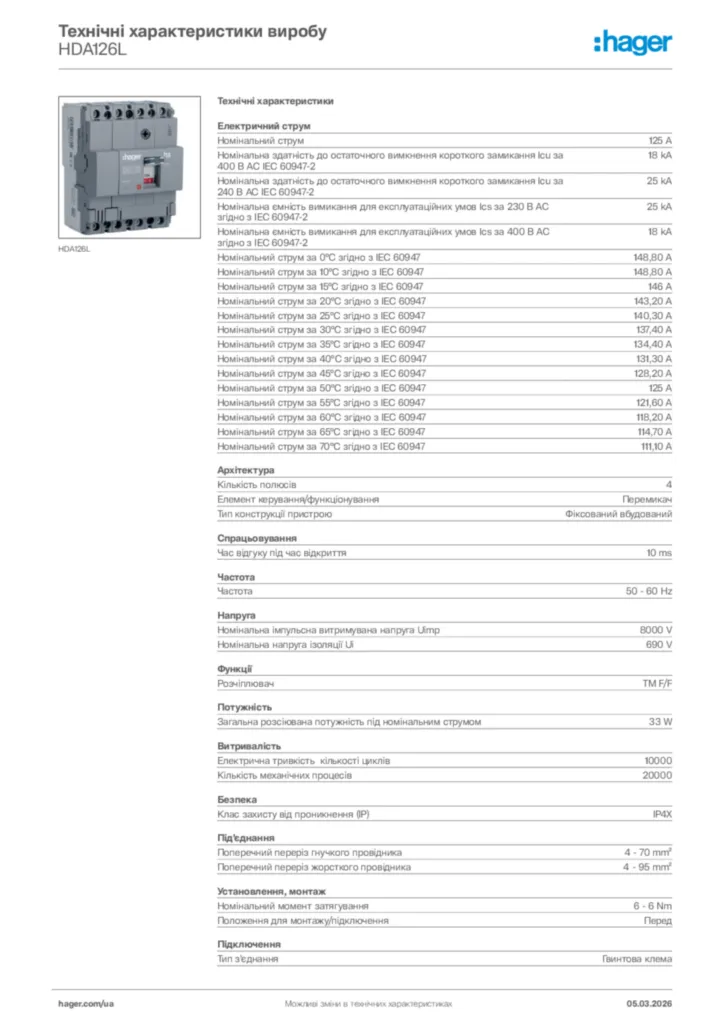

Product datasheet
Hager Технічні характеристики виробу HDA126L
Технічні характеристики виробу uk-UA 2025-12-04
PDF -
Installation manual
Installation manual International 2021-06-07
PDF8,51 MB -
Декларація про відповідність
Declaration of conformity en-GB 2025-03-20
PDF430,96 kB
Declaration of conformity en-GB 2025-03-20
PDF435,49 kB
