Kapsling volta VH60NN (E-nr: 2200371) för infällnad i hålvägg. Voltakapslingen från Hager är den perfekta lösningen vid nybyggnation och renovering av hus då man ofta önskar kompakta lösningar för kraft och media, då är Volta rätt val. Volta kapslingen finns i många versioner och erbjuder olika lösningar för infälld installation.
EAN
3250616480339
E-nr.
2200371
Förp
1 bit
Kapsling volta infälld i plast, dörr/ram i plåt 5 rad 60 moduler IP30 881x348x95 VH60NN
catalog.lists.product_addition.login_popup.title
catalog.lists.product_addition.login_popup.descriptive_text
catalog.transfer_popup.title
catalog.product_page.tranfer_popup.descriptive_text
product.page.accessories.title
product.page.accessories.associated-products
-
Tillbehör/Reservdelar noll/jordanslutning 3 product.page.accessories.products-available -
Låssystem 1 product.page.accessories.products-available -
Monteringstillbehör 1 product.page.accessories.products-available -
Täcklock 1 product.page.accessories.products-available
product.page.accessories.compatible.title
-
product.page.accessories.referenced_by.title 1 product.page.accessories.products-available
product.page.accessories.title-modal
-
VH603NWHKombicentral volta Hybrid för hålvägg. 36 mod. med mediaplåt, uttag, Plåtdörr
-
VH602NWHKombicentral volta Hybrid för hålvägg. 24 mod. med mediaplåt, uttag, Plåtdörr
-
VH603WWHKombicentral volta Hybrid för hålvägg. 36 mod. med mediaplåt, uttag, Plastdörr
-
VH602WWHKombicentral volta Hybrid för hålvägg. 24 mod. med mediaplåt, uttag, Plastdörr
Tekniska egenskaper
Anslutning
-
Typ av monteringSkruvmontering
Spänning
-
Märkspänning400 - 400 V
Installation, montering
-
Lämplig för utomhusinstallationNej
-
MonteringHålvägg
Elektrisk ström
-
Märkström IN63 A
Ström
-
Maximum effektförlust per kapsling vid ΔT=20K27 W
Utrustning
-
Antal skenor5
-
Antal rader5
-
Antal sektioner i bredd1
-
Med låsNej
-
Har neutralanslutningsblockJa
-
Har jordanslutningsblockJa
-
Har monteringsplattaJa
Kapacitet
-
Antal moduler60
-
Antal halva moduls anslutningar per skena120
Funktioner
-
Med kabelgenomföringarJa
Dimensioner
-
Höjd880,50 mm
-
Bredd348 mm
-
Djup94,50 mm
-
Infällnadshöjd846 mm
-
Infällnadsbredd314 mm
-
Inbyggnadsdjup90 mm
-
Antal breddenheter12
Skydd, dörr
-
Antal dörrar1
-
Antal lås0
-
Dörr/lock transparentNej
-
Dörrtyp skåpEnkeldörr
Material
-
MaterialPlast
-
RAL-kod9010
-
FärgVit
-
Resistent mot ultraviolett ljusNej
Säkerhet
-
SkyddsklassIsoleringsklass II
-
Slagtålighet IKIK07
-
Kapslingsklass (IP)IP30
-
LåstypSnäpplås, Utan lås
-
Glödtråds test850 °C
-
Skyddsklass med dörrIP30
catalog.pageproduct.title_sustainability.h2
Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer
catalog.pageproduct.sustainability_block.downloads_h3
Nedladdningar
-
Produktbild
Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.
Produktbild VH60NN
-

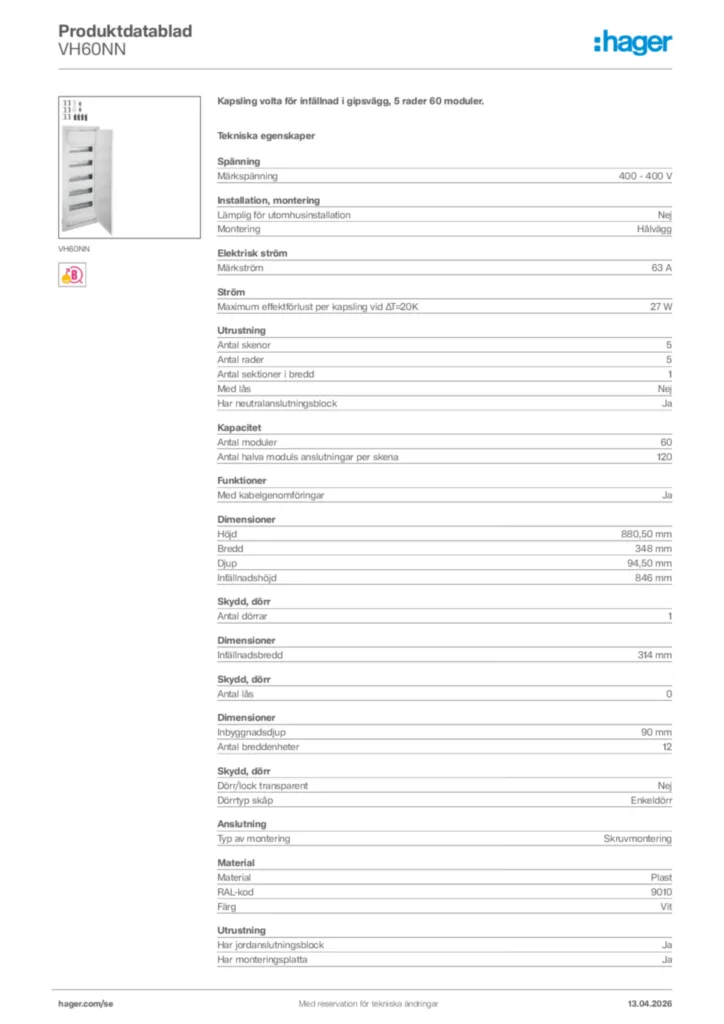

GeneratedProductDatasheet
Hager Produktdatablad VH60NN
Kapsling volta för infällnad i gipsvägg, 5 rader 60 moduler.
PDF -
Monteringsanvisning
Installationshandbok International 2021-08-04
PDF4,62 MB -
Teknisk broschyr
Enklaval
Våra mest efterfrågade produkter | Hager
PDF10,28 MB -
BIM-filer
BIM Revit-objekt en-GB 2026-02-12
RFA1,20 MB
BIM Revit-objekt en-GB 2026-02-12
RFA1,19 MB
Range : Volta. Hollow wall switchboard IP30 with DIN rail system. English - Hosted family - REVIT Family 2020 - V2022
BIM Revit-objekt en-GB 2020-01-01
RFA1,27 MB
Range : Volta. Hollow wall switchboard IP30 with DIN rail system. English - Non hosted family - REVIT Family 2020 - V2022
BIM Revit-objekt en-GB 2020-01-01
RFA1,25 MB -
Tillverkardeklaration CE
Declaration
EU-försäkran (DoC) International 2023-08-16
PDF359,72 kB
EU-försäkran (DoC) International 2023-08-07
PDF366,52 kB
EU-försäkran (DoC) en-GB 2026-07-22
PDF626,47 kB
