Golvbox Plast, inf.-mått 200x253mm, inst.-djup > 84mm, 12mm golvbeläggn., Grå VE09127011
EAN
4012002244425
E-nr.
1155840
Förp
1 st
Logga in för att skapa en produktlista
Du måste vara inloggad på ditt myHager-konto för att skapa produktlistor
Komplettera ditt system
Måste tillbehör
Valfria tillbehör
-
Höjdjusteringsblock för apparatlåda 1 tillgängliga produkter -
Isolerande platta för golvinstallationsdosa 2 tillgängliga produkter
Komplettera ditt system
Tekniska egenskaper
Arkitektur
-
Med skyddsram för mattaJa
-
Med urspårning för golvbeläggningJa
Dimensioner
-
Inbyggnadsdjup84 mm
-
Infällnadsbredd253 mm
-
Inbyggnadslängd200 mm
-
Längd219 mm
-
Bredd272 mm
-
Tjocklek på matturspårning12 mm
Konfiguration
-
InstallationsstorlekE09
Installation, montering
-
Lämplig för infälld golvmonteringJa
-
Lämplig för montage i betongJa
-
Lämplig för utomhusinstallationNej
-
Lämplig för upphöjda golvsystemJa
-
Lämplig för våtrengöringNej
Instruktioner
-
GolvunderhållTorr
Material
-
MaterialPolyamider (PA)
-
FärgStålgrå
-
RAL-kod7011
Användningsförhållanden
-
Vertikal belastning över stor yta (tung last)5 kN
-
Vertikal belastning på små ytor3 kN
Skydd, dörr
-
Material skyddPolyamider (PA)
Funktioner
-
Lämplig för kanal under golvJa
Form
-
FormRektangulär
Text
-
KabelutgångMed kabelutgång i locket
Anslutning
-
Antal ledningsinföringar1
-
Antal uttag9
Utrustning
-
Antal inbyggda enheter0
-
Antal uttagslådor0
Säkerhet
-
Kapslingsklass (IP)IP20
-
Slagtålighet IKIK08
-
Skyddsklass i oanvänt skickIP30
Miljödokumentation
Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer
Certifieringar och dokument
Nedladdningar
-
Produktbild
Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.

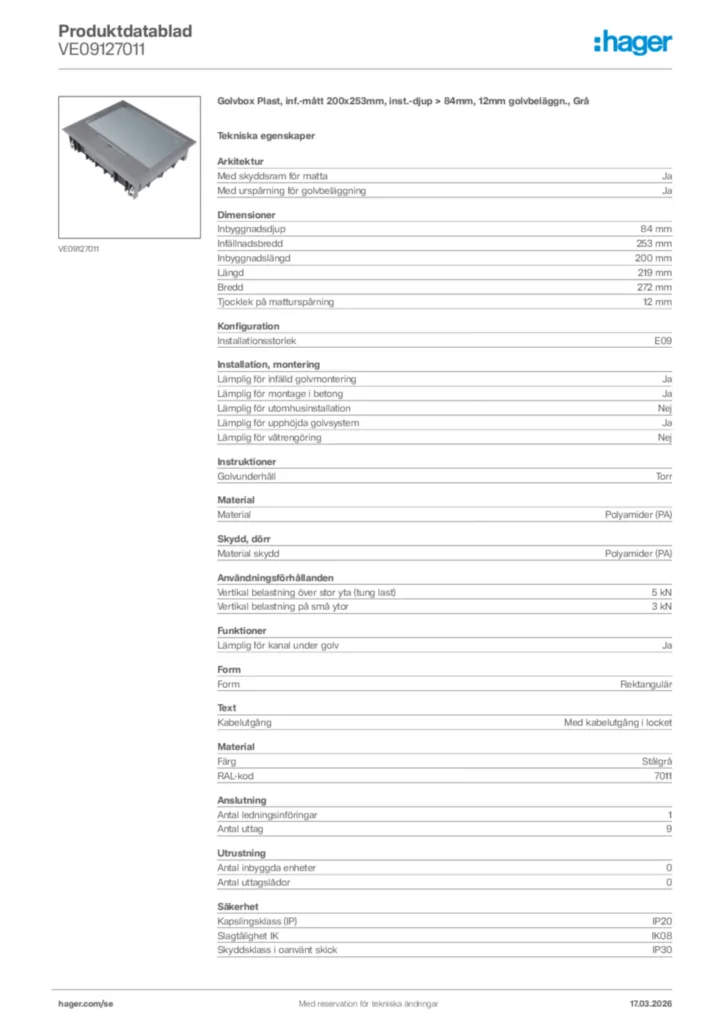

Produktbild VE09127011
-
Användarhandbok
Användarhandbok International 2016-05-10
PDF2,20 MB -
Installationshandbok
Installationshandbok International 2016-05-10
PDF2,45 MB -
Tekniska broschyrer
Golvboxar
Översikt beställningshjälp
PDF1,50 MB -
Katalog
Golvboxar
Engelsk katalog
PDF27,28 MB -
Teknisk bilaga (enskild produkt)
Golvinstallationssystem - information om golvbeläggning
Språk: Engelska
PDF2,59 MB -
Mjukvara
Cable Management Revit Plugin
MSI50,17 MB -
STEP-filer
STEP-filer International 2022-10-06
STP1,05 MB -
Produktritning
Technical Drawing of VE0912
Produktritning International 2022-10-07
PDF144,36 kB -
Handbok (produktserie)
Golvinstallationssystem - Basinformation
BASIC-KNOWLEDGE-FLOOR-INSTALLATION-SYSTEMS__EN__2024-04__HANDBOOK
PDF99,70 MB
INSTALLATION-UNITS_FLOOR-INSTALLATION-SYSTEM_EN_HANDBOOK
INSTALLATION-UNITS_FLOOR-INSTALLATION-SYSTEM_EN_2024-12_HANDBOOK
PDF21,12 MB -
EU-försäkran (DoC)
EC declaration of conformity VQ_VR_VE
EU-försäkran (DoC) International 2017-11-20
PDF120,65 kB
EU-Declaration VQ_VR_VE_VDQ_VDR_VDE T035A DE_EN 26072019
EU-försäkran (DoC) International 2019-08-23
PDF48,47 kB
