Dvärgbrytare för industri B-kar 10kA 6A 4-pol NBN406
EAN
3250614614149
Förp
3 Bitar
Logga in för att skapa en produktlista
Du måste vara inloggad på ditt myHager-konto för att skapa produktlistor
Komplettera ditt system
Valfria tillbehör
-
Mekaniska tillbehör 1 tillgängliga produkter
-
Hjälp/Signalkontakt 2 tillgängliga produkter
-
Shuntutlösning 2 tillgängliga produkter
-
Underspänningsutlösare 2 tillgängliga produkter
-
Fassepareringsfunktioner 1 tillgängliga produkter
-
Se mer 8 andra tillgängliga produkter
Komplettera ditt system
Tekniska egenskaper
Elektrisk ström
-
Märkström6 A
-
Nominell service brytförmåga Ics under 230 V AC enligt IEC 60947-215 kA
-
Nominell kortslutningsbrytkapacitet Icn under 230 V AC enligt IEC 60898-110 kA
-
Högsta nominell kortslutningsbrytkapacitet Icu under 400 V AC IEC 60947-215 kA
-
Märkström -25°C7,61 A
-
Märkström -20°C7,48 A
-
Märkström -15°C7,35 A
-
Märkström -10°C7,21 A
-
Märkström -5°C7,07 A
-
Märkström 0°C6,93 A
-
Märkström 5°C6,78 A
-
Märkström 10°C6,63 A
-
Märkström 15°C6,48 A
-
Märkström 20°C6,32 A
-
Märkström 25°C6,16 A
-
Märkström 30°C6 A
-
Märkström 35°C5,81 A
-
Märkström 40°C5,61 A
-
Märkström 45°C5,41 A
-
Märkström 50°C5,19 A
-
Märkström 55°C4,97 A
-
Märkström 60°C4,74 A
-
Märkström 65°C4,50 A
-
Märkström 70°C4,24 A
Arkitektur
-
Antal poler4P
-
KurvaB
Kapacitet
-
Antal moduler4
Elektriska huvudattribut
-
Nominell kortslutningsbrytkapacitet Icn AC enligt IEC 60898-110 kA
-
Nominellt åtdragningsmoment övre anslutning2,80 - 2,80 N
-
Nominellt åtdragningsmoment nedre anslutning2,80 - 2,80 N
Spänning
-
Märkdriftspänning Ue400 - 400 V
-
Typ av matarspänningAC
-
Nominell isolationsspänning Ui500 V
-
Nominell impulsskyddspänning Uimp6000 V
Frekvens
-
Frekvens50 - 60 Hz
Installation, montering
-
Nominellt åtdragningsmoment2,80 - 2,80 N
-
Typ av nedre anslutning på normkomponeterBIConnect
-
Typ av övre anslutning på normkomponeterSkruvanslutning
-
360 graders monteringsposition möjligJa
Säkerhet
-
Kapslingsklass (IP)IP20
Användningsförhållanden
-
Föroreningsgrad enligt IEC 60664/IEC 60947-22
-
Energibegränsningsklass I²t3
-
Driftstemperatur-25 - 70 °C
Ström
-
Total effektförlust vid nominell märkström5,44 W
Uthållighet
-
Mekanisk livsl. (elektriska omkopplingar)4000
-
Mekanisk livslängd (omkopplingar)20000
Anslutning
-
Anslutningsarea ingång och utgång med skruvar, solid ledare1 - 35 mm²
-
Anslutningsarea ingång och utgång med skruvar, flexibla ledare1 - 25 mm²
-
Anslutningsarea vid inkommande med skruv, med flexibel ledare1 - 25 mm²
-
Anslutningsarea ingång och utgång med skruvar, solid ledare1 - 35 mm²
-
Anslutning/anslutningstypSkruvterminal
-
Övre anslutning för normkomponterAnpassad anslutningsplint
-
Nedåtriktad anslutning för normkomponenterAnpassad anslutningsplint
Dimensioner
-
Höjd83 mm
-
Bredd70 mm
-
Djup70 mm
Nedladdningar
-
Produktbild
Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.

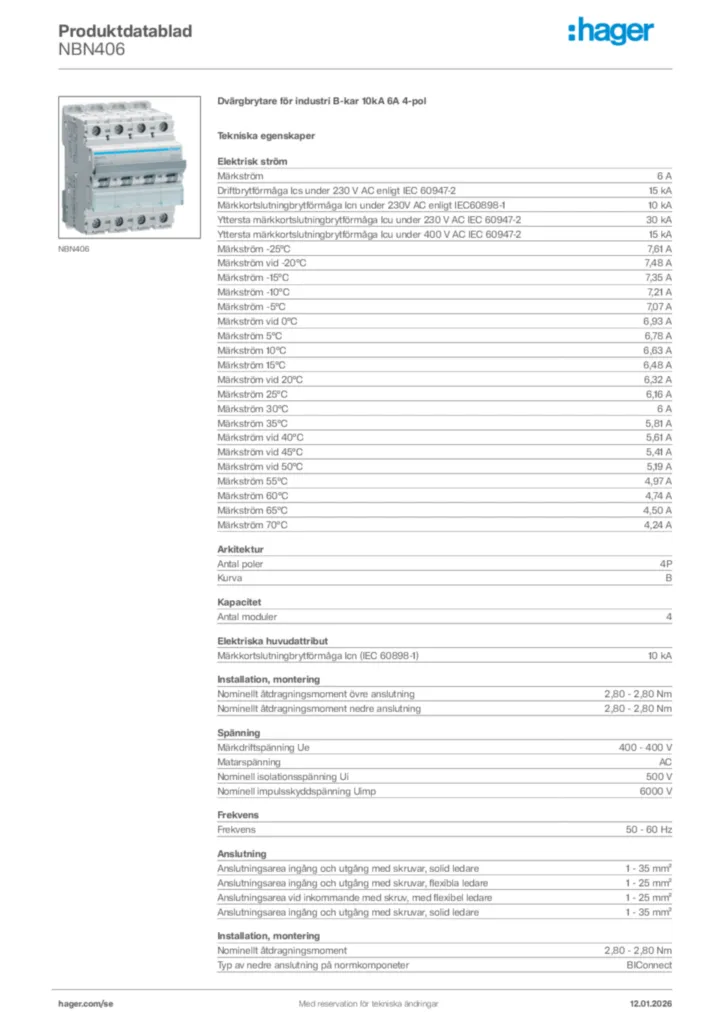

Produktbild NBN406
-
EU-försäkran (DoC)
EU-försäkran (DoC) en-GB 2024-03-18
PDF812,89 kBEU-försäkran (DoC) en-GB 2024-03-18
PDF789,71 kB
Mer dokumentation
