Effektbrytare h3+ P160 Termomagnetisk 4P4D N0-100% 160A 40kA HNS161DC
EAN
3250613177881
E-nr.
3184060
Förp
1 st
Logga in för att skapa en produktlista
Du måste vara inloggad på ditt myHager-konto för att skapa produktlistor
Komplettera ditt system
Valfria tillbehör
-
Shuntutlösning 5 tillgängliga produkter -
Underspänningsutlösare 5 tillgängliga produkter -
Hjälp/Signalkontakt 5 tillgängliga produkter -
Funktioner för låsning 5 tillgängliga produkter -
Vred för effektbrytare 1 tillgängliga produkter -
Se mer 22 andra tillgängliga produkter
Komplettera ditt system

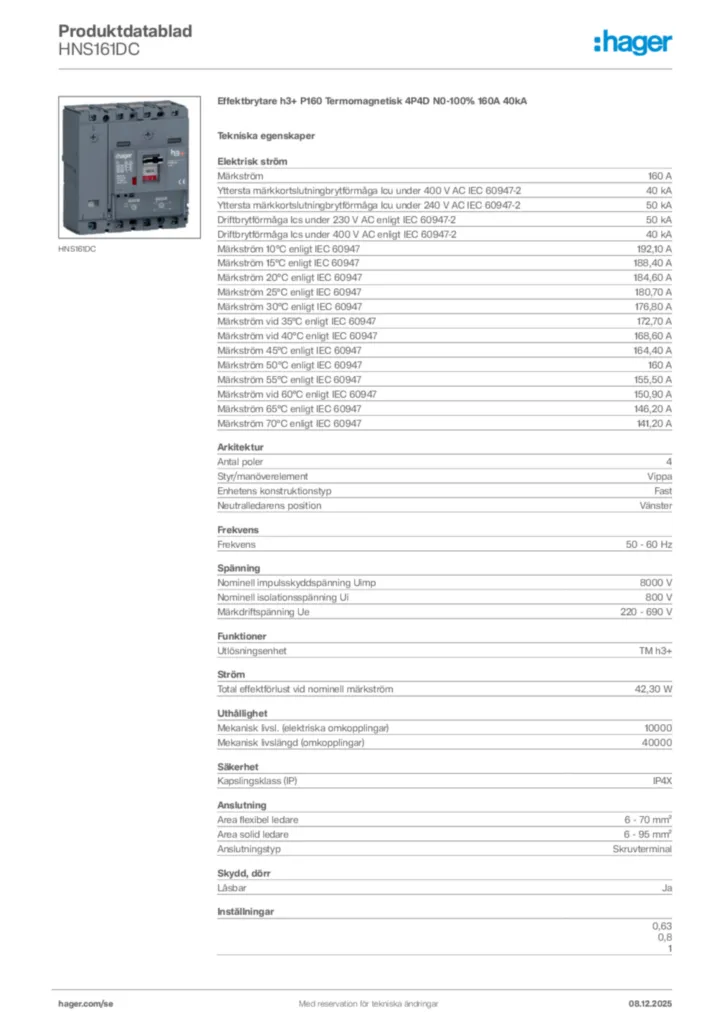

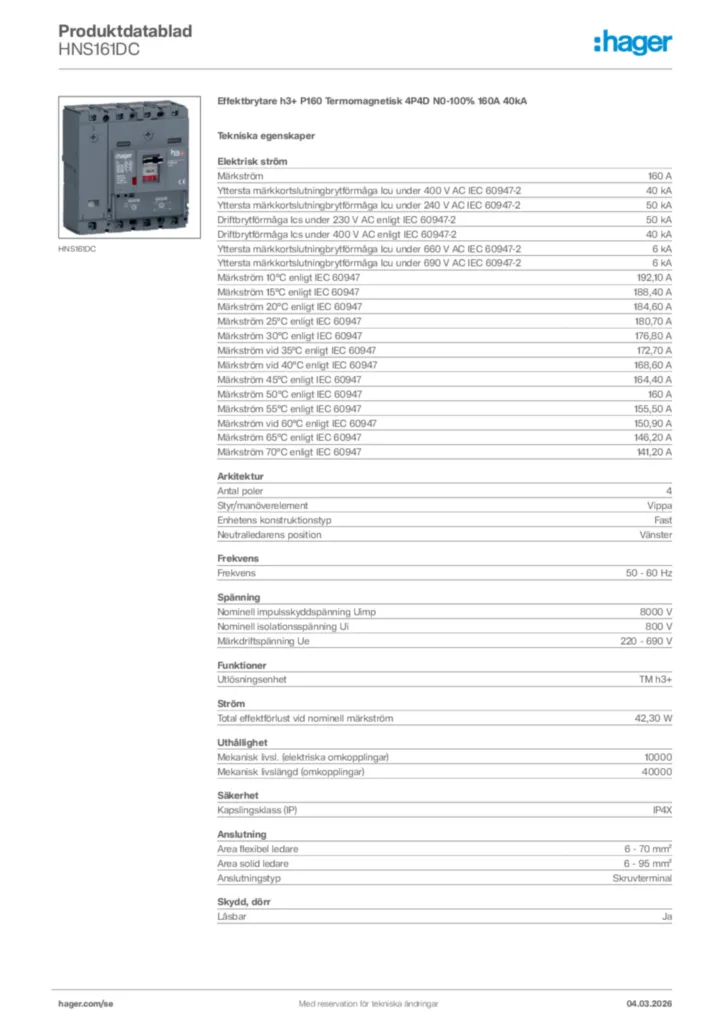

Tekniska egenskaper
Elektrisk ström
-
Märkström160 A
-
Yttersta märkkortslutningbrytförmåga Icu under 400 V AC IEC 60947-240 kA
-
Yttersta märkkortslutningbrytförmåga Icu under 240 V AC IEC 60947-250 kA
-
Driftbrytförmåga Ics under 230 V AC enligt IEC 60947-250 kA
-
Driftbrytförmåga Ics under 400 V AC enligt IEC 60947-240 kA
-
Märkström 10°C enligt IEC 60947192,10 A
-
Märkström 15°C enligt IEC 60947188,40 A
-
Märkström 20°C enligt IEC 60947184,60 A
-
Märkström 25°C enligt IEC 60947180,70 A
-
Märkström 30°C enligt IEC 60947176,80 A
-
Märkström vid 35°C enligt IEC 60947172,70 A
-
Märkström vid 40°C enligt IEC 60947168,60 A
-
Märkström 45°C enligt IEC 60947164,40 A
-
Märkström 50°C enligt IEC 60947160 A
-
Märkström 55°C enligt IEC 60947155,50 A
-
Märkström vid 60°C enligt IEC 60947150,90 A
-
Märkström 65°C enligt IEC 60947146,20 A
-
Märkström 70°C enligt IEC 60947141,20 A
Arkitektur
-
Antal poler4
-
Styr/manöverelementVippa
-
Enhetens konstruktionstypFast
-
Neutralledarens positionVänster
Frekvens
-
Frekvens50 - 60 Hz
Spänning
-
Nominell impulsskyddspänning Uimp8000 V
-
Nominell isolationsspänning Ui800 V
-
Märkdriftspänning Ue220 - 690 V
Funktioner
-
UtlösningsenhetTM h3+
Ström
-
Total effektförlust vid nominell märkström42,30 W
Uthållighet
-
Mekanisk livsl. (elektriska omkopplingar)10000
-
Mekanisk livslängd (omkopplingar)40000
Säkerhet
-
Kapslingsklass (IP)IP4X
Anslutning
-
Area flexibel ledare6 - 70 mm²
-
Area solid ledare6 - 95 mm²
-
AnslutningstypSkruvterminal
Skydd, dörr
-
LåsbarJa
-
AT_ThermalProtectionKnobSetting0,63, 0,8, 1
Kabel
-
Material kabelKoppar
Kompatibilitet
-
Kompatibel med RDC AOBNej
-
Passar DIN-skenaNej
-
Lämplig för fördelningarJa
Dimensioner
-
Höjd130 mm
-
Bredd120 mm
-
Djup97 mm
Installation, montering
-
Monteringsläge/anslutningslägeFramsida
-
Nominellt åtdragningsmoment6 - 6 N
-
Nominellt åtdragningsmoment nedre anslutning6 - 6 N
-
Nominellt åtdragningsmoment övre anslutning6 - 6 N
Elektriskt skydd
-
Momentant skydd (Ii): rattens inställningskoefficient6, 7, 8, 9, 10
