Effektbrytare h3+ P160 LSI Elektronisk 3P3D 160A 40kA HNS160JC
catalog.lists.product_addition.login_popup.title
catalog.lists.product_addition.login_popup.descriptive_text
catalog.transfer_popup.title
catalog.product_page.tranfer_popup.descriptive_text
product.page.accessories.title
product.page.accessories.associated-products
-
Underspänningsutlösare 5 product.page.accessories.products-available -
Shuntutlösning 5 product.page.accessories.products-available -
Tillbehör för kabeladapter 2 product.page.accessories.products-available -
Anslutningsprodukter 5 product.page.accessories.products-available -
Hjälp/Signalkontakt 5 product.page.accessories.products-available -
Funktioner för låsning 5 product.page.accessories.products-available
product.page.accessories.title-modal
Tekniska egenskaper
Elektrisk ström
-
Märkström IN160 A
-
Yttersta märkkortslutningbrytförmåga Icu under 230 V AC IEC 60947-250 kA
-
Yttersta märkkortslutningbrytförmåga Icu under 240 V AC IEC 60947-250 kA
-
Yttersta märkkortslutningbrytförmåga Icu under 400 V AC IEC 60947-240 kA
-
Yttersta märkkortslutningbrytförmåga Icu under 415 V AC IEC 60947-240 kA
-
Brytförmåga på 1-polig för AC 230 V IEC 60947-22,50 kA
-
Brytförmåga på 1-polig för AC 400 V IEC 60947-22,50 kA
-
Yttersta märkkortslutningbrytförmåga Icu under 690 V AC IEC 60947-26 kA
-
Driftbrytförmåga Ics under 220 V AC enligt IEC 60947-250 kA
-
Driftbrytförmåga Ics under 230 V AC enligt IEC 60947-250 kA
-
Driftbrytförmåga Ics under 240 V AC enligt IEC 60947-250 kA
-
Driftbrytförmåga Ics under 380 V AC enligt IEC 60947-240 kA
-
Driftbrytförmåga Ics under 400 V AC enligt IEC 60947-240 kA
-
Driftbrytförmåga Ics under 415 V AC enligt IEC 60947-240 kA
-
Driftbrytförmåga Ics under 690 V AC enligt IEC 60947-26 kA
-
Märkström vid 10°C enligt IEC 60947160 A
-
Märkström vid 15°C enligt IEC 60947160 A
-
Märkström vid 20°C enligt IEC 60947160 A
-
Märkström vid 25°C enligt IEC 60947160 A
-
Märkström vid 30°C enligt IEC 60947160 A
-
Märkström vid 35°C enligt IEC 60947160 A
-
Märkström vid 40°C enligt IEC 60947160 A
-
Märkström vid 45°C enligt IEC 60947160 A
-
Märkström vid 50°C enligt IEC 60947160 A
-
Märkström vid 55°C enligt IEC 60947160 A
-
Märkström vid 60°C enligt IEC 60947159 A
-
Märkström vid 70°C enligt IEC 60947135 A
-
Märkström vid 65°C enligt IEC 60947145 A
Arkitektur
-
Antal poler3
-
Styr/manöverelementVippa
-
Enhetens konstruktionstypFast
-
Neutralledarens positionUtan nolla
Inställningar
-
Ir1 inställning av strömvärde63 A, 70 A, 80 A, 90 A, 100 A, 110 A, 125 A, 135 A, 150 A, 160 A
-
Inställningsområde för den korttidsfördröjda kortslutningsutlösaren86 - 1600 A
Frekvens
-
Frekvens50 - 60 Hz
Installation, montering
-
Nominellt åtdragningsmoment6 - 6 Nm
-
Monteringsläge/anslutningslägeFramsida
Spänning
-
Nominell impulsskyddspänning Uimp8000 V
-
Nominell isolationsspänning Ui800 V
-
Märkdriftspänning Ue220 - 690 V
Funktioner
-
UtlösningsenhetLSI
Ström
-
Effektförlust vid IN27 W
-
Förlusteffekt per pol vid In9 W
Uthållighet
-
Mekanisk livsl. (elektriska omkopplingar)10000
-
Mekanisk livslängd (omkopplingar)40000
Utrustning
-
Antal växlande hjälpkontakter0
-
Antal öppnande hjälpkontakter0
-
Antal slutande hjälpkontakter0
Säkerhet
-
Kapslingsklass (IP)IP4X
Användningsförhållanden
-
Driftstemperatur-25 - 70 °C
-
Föroreningsgrad enligt IEC 60664 / IEC 60947-23
Anslutning
-
Area flexibel ledare6 - 70 mm²
-
Area solid ledare6 - 95 mm²
-
AnslutningstypSkruvterminal
Skydd, dörr
-
LåsbarJa
Kabel
-
Material kabelKoppar
Dimensioner
-
Höjd130 mm
-
Bredd90 mm
-
Djup97 mm
Kontroller och indikatorer
-
Integrerad motordriftNej
Kompatibilitet
-
Passar DIN-skenaNej
-
Kompatibel med RDC AOBNej
-
Lämplig för fördelningarJa
Strömförsörjning
-
Position strömförsörjningenDubbelriktad
Elektriskt skydd
-
Överbelastningsskydd (Itd): fördröjning (tr)0,5 s, 1,5 s, 2,5 s, 5 s, 7,5 s, 9 s, 10 s, 12 s, 14 s, 16 s
-
Korttidsskydd (kortlsutning) (std): ström (Isd)1,5, 2, 3, 4, 5, 6, 7, 8, 10
-
Korttidsskydd (kortlsutning) (std): fördröjning (tsd)50 ms, 100 ms, 200 ms, 300 ms, 400 ms
-
Momentant skydd (Ii): rattens inställningskoefficient3, 4, 5, 6, 7, 8, 9, 10, 11
catalog.pageproduct.title_sustainability.h2
Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer
catalog.pageproduct.sustainability_block.downloads_h3
Nedladdningar
-
Produktbild
Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.
Produktbild HNS160JC
-

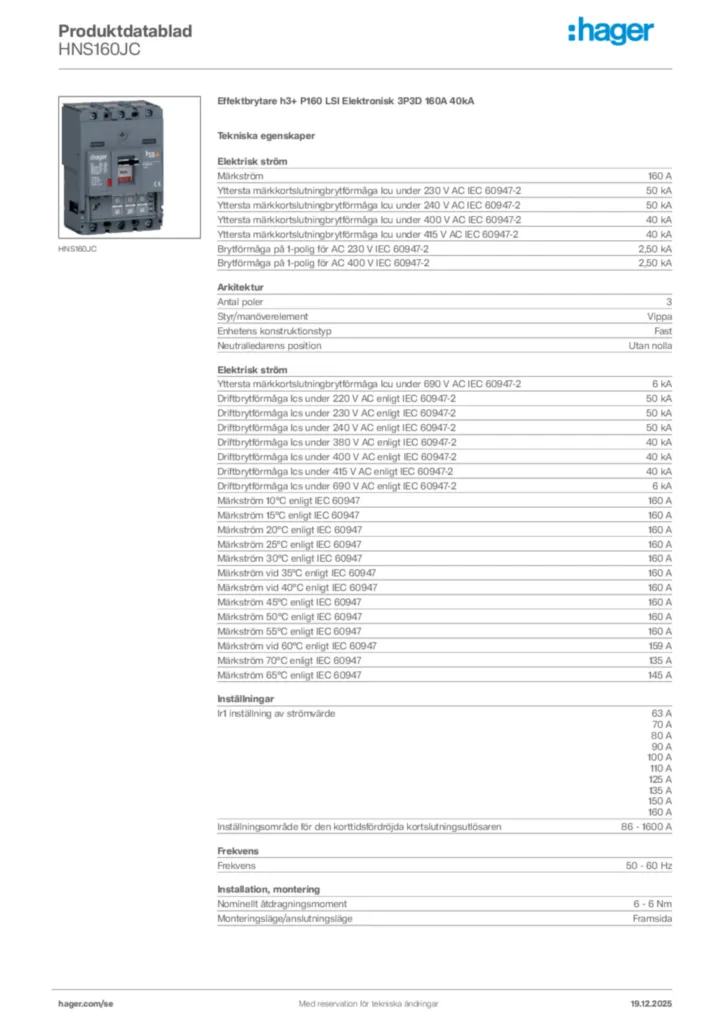

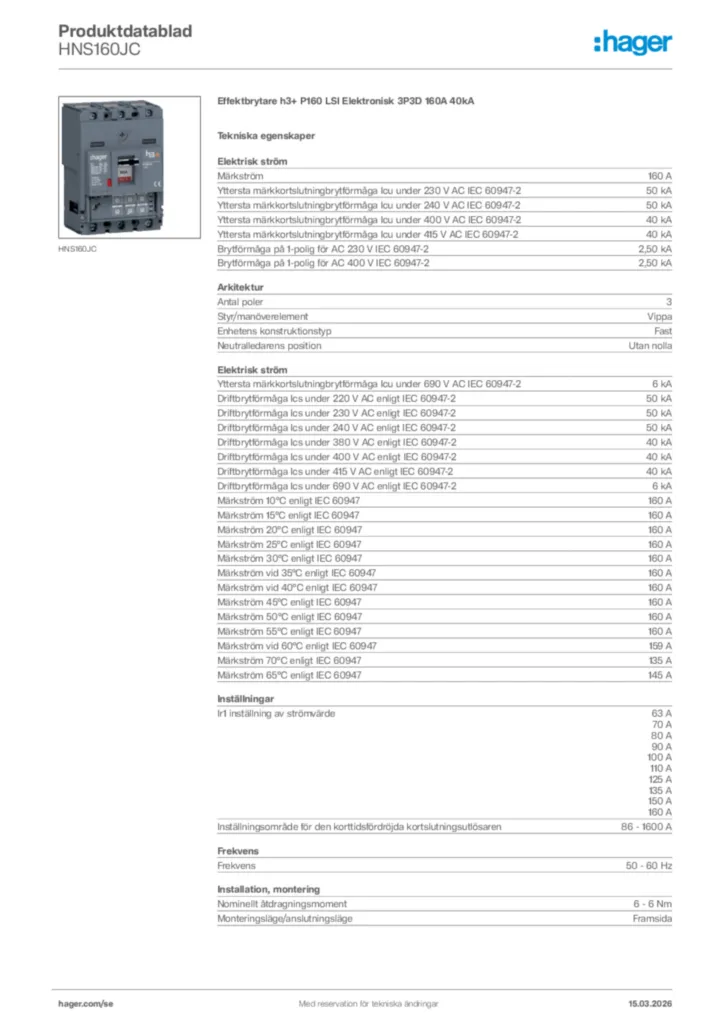

GeneratedProductDatasheet
