Kapsling FWBU52S (E-nr: 2300438) infälld med dörr 5 rader på höjden och två fält med plats för 120 moduler. Skåpet har kapslingklass IP30 och skyddsklass II samt har dimensionen 853x603x125 mm. Kapslingen är särskilt lämplig för användning som elfördelningscentral i bostadshus och offentliga lokaler eftersom det finns möjlighet att kombinera en mängd säkerhetsprodukter och fastighetsautomation. Kapslingsserien finns upp till 252 moduler.
EAN
3250612739646
E-nr.
2300438
Förp
1 st
Kapsling FWU infälld med dörr 5 rader 2 fält 120 moduler 853x603x125 FWU52S
Logga in för att skapa en produktlista
Du måste vara inloggad på ditt myHager-konto för att skapa produktlistor
Välj grossist
Köp online med dina avtalade priser
Komplettera ditt system
Valfria tillbehör
-
Lackstift 1 tillgängliga produkter -
Märkning 1 tillgängliga produkter -
Låssystem 2 tillgängliga produkter -
Skruv 1 tillgängliga produkter -
Monteringstillbehör 2 tillgängliga produkter -
Tillbehör/Reservdelar noll/jordanslutning 2 tillgängliga produkter
Komplettera ditt system
Tekniska egenskaper
Anslutning
-
Antal ledningsinföringar4
-
Typ av monteringSkruvmontering
Installation, montering
-
Lämplig för utomhusinstallationNej
-
MonteringInfälld montering, Hålvägg
Elektrisk ström
-
Märkström125 A
Utrustning
-
Antal skenor10
-
Antal rader5
-
Antal sektioner i bredd2
-
Med låsNej
-
Har neutralanslutningsblockJa
-
Har jordanslutningsblockJa
-
Har monteringsplattaNej
Kapacitet
-
Antal moduler120
Funktioner
-
Har skyddshuvudbrytareNej
-
Med kabelgenomföringarJa
Dimensioner
-
Höjd853 mm
-
Bredd603 mm
-
Djup125 mm
-
Infällnadshöjd802 mm
-
Infällnadsbredd560 mm
-
Inbyggnadsdjup112 mm
-
Antal breddenheter24
Skydd, dörr
-
Antal dörrar1
-
Typ av handtagKlaffhandtag med mekanism
-
Dörr/lock transparentNej
Material
-
MaterialStål
-
RAL-kod9010
-
FärgVit
Säkerhet
-
SkyddsklassIsoleringsklass II
-
Slagtålighet IKIK09
-
Kapslingsklass (IP)IP30
-
LåstypUtan lås
-
Glödtråds test850 °C
Miljödokumentation
Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer
Certifieringar och dokument
Nedladdningar
-
Produktbild
Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.
Produktbild FWU52S
-

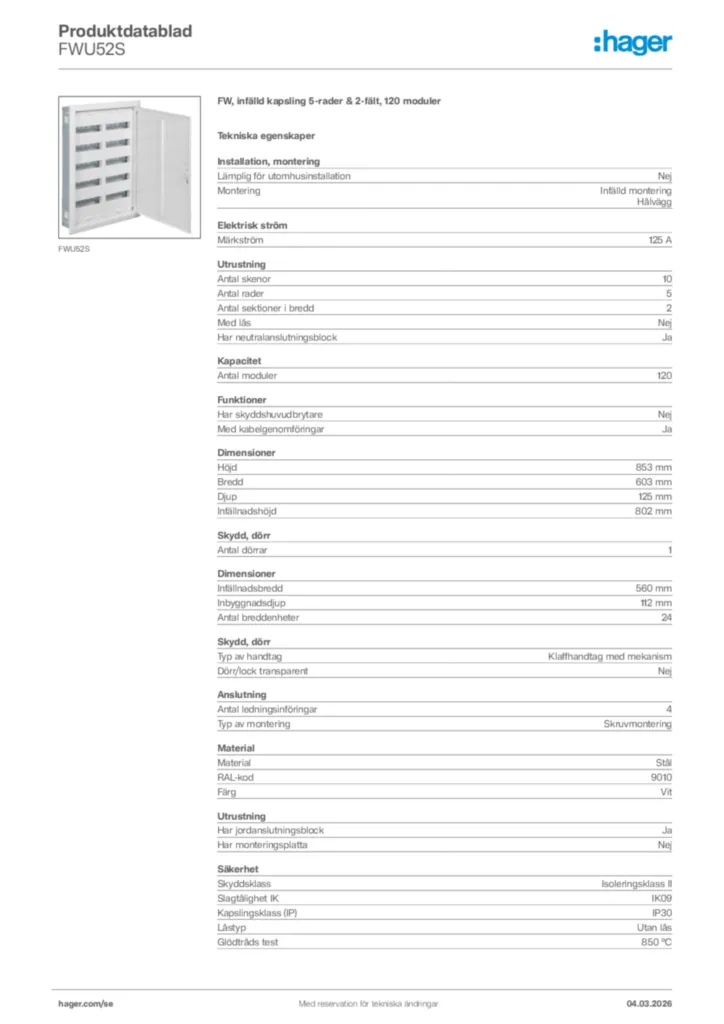

Product datasheet
Hager Produktdatablad FWU52S
FW, infälld kapsling 5-rader & 2-fält, 120 moduler
PDF -
Användarhandbok
Användarhandbok International 2015-05-08
PDF673,51 kB -
Installationshandbok
Installationshandbok International 2021-12-08
PDF11,44 MB -
BIM Revit-objekt
BIM Revit-objekt en-GB 2026-02-12
RFA1,24 MB
BIM Revit-objekt en-GB 2026-02-12
RFA1,25 MB
Range : FW. Switchboard IP30 with notch, with door and with DIN rail system. English - Hosted family - REVIT Family 2020 - V2022
BIM Revit-objekt en-GB 2020-01-01
RFA1,36 MB
Range : FW. Switchboard IP30 with notch, with door and with DIN rail system. English - Non hosted family - REVIT Family 2020 - V2022
BIM Revit-objekt en-GB 2020-01-01
RFA1,34 MB -
Handbok (produktserie)
Handbook en-GB 2023-04-11
Handbok (produktserie) en-GB 2023-04-11
PDF5,83 MB -
EU-försäkran (DoC)
Declaration
EU-försäkran (DoC) International 2023-05-12
PDF332,34 kB
Declaration
EU-försäkran (DoC) International 2022-08-29
PDF143,25 kB
Declaration
EU-försäkran (DoC) International 2022-03-09
PDF1,44 MB
Declaration
EU-försäkran (DoC) International 2021-01-08
PDF289,50 kB
