Kapsling FWU infälld med dörr 3 rader 1 fält 36 moduler+1 mediafält 553x603x125 FWU32K2
Kapsling FWU32K2 (E-nr: 2300422) infälld med dörr 3 rader på höjden och 1 fält med plats för 36 moduler samt 1 fält för mediautrustning. Skåpet har kapslingklass IP30 och skyddsklass II samt har dimensionen 553x603x125 mm. Kapslingen är särskilt lämplig för användning som elfördelningscentral i bostadshus och offentliga lokaler eftersom det finns möjlighet att kombinera en mängd säkerhetsprodukter och fastighetsautomation. Kapslingsserien finns upp till 252 moduler.
EAN
3250610660010
E-nr.
2300422
Förp
1 st
Logga in för att skapa en produktlista
Du måste vara inloggad på ditt myHager-konto för att skapa produktlistor
Välj grossist
Köp online med dina avtalade priser
Det är ej möjligt med extra noll & jordanslutning nertill när nedersta raden har produkter med fasskena.
Komplettera ditt system
Valfria tillbehör
-
Lackstift 1 tillgängliga produkter -
Märkning 1 tillgängliga produkter -
Låssystem 2 tillgängliga produkter -
Monteringstillbehör 3 tillgängliga produkter -
Tillbehör/Reservdelar noll/jordanslutning 2 tillgängliga produkter -
Ritningsficka 1 tillgängliga produkter
Komplettera ditt system
Tekniska egenskaper
Anslutning
-
Antal ledningsinföringar4
Installation, montering
-
Lämplig för utomhusinstallationNej
-
MonteringInfälld montering, Hålvägg
Elektrisk ström
-
Märkström125 A
Utrustning
-
Antal skenor6
-
Antal rader3
-
Antal sektioner i bredd2
-
Med låsNej
-
Har neutralanslutningsblockJa
-
Har jordanslutningsblockNej
-
Har monteringsplattaJa
Kapacitet
-
Antal moduler72
Funktioner
-
Har skyddshuvudbrytareNej
Dimensioner
-
Höjd553 mm
-
Bredd603 mm
-
Djup125 mm
-
Infällnadshöjd502 mm
-
Infällnadsbredd560 mm
-
Inbyggnadsdjup112 mm
-
Antal breddenheter24
Skydd, dörr
-
Antal dörrar1
-
Typ av handtagSnäpplås
-
Dörr/lock transparentNej
Material
-
MaterialStål
-
RAL-kod9010
-
FärgVit
-
Materiel montageplåtPlast
Säkerhet
-
SkyddsklassIsoleringsklass II
-
Slagtålighet IKIK07
-
Kapslingsklass (IP)IP30
-
LåstypUtan lås
Miljödokumentation
Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer
Certifieringar och dokument
Nedladdningar
-
Produktbild
Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.
Produktbild FWU32K2
-

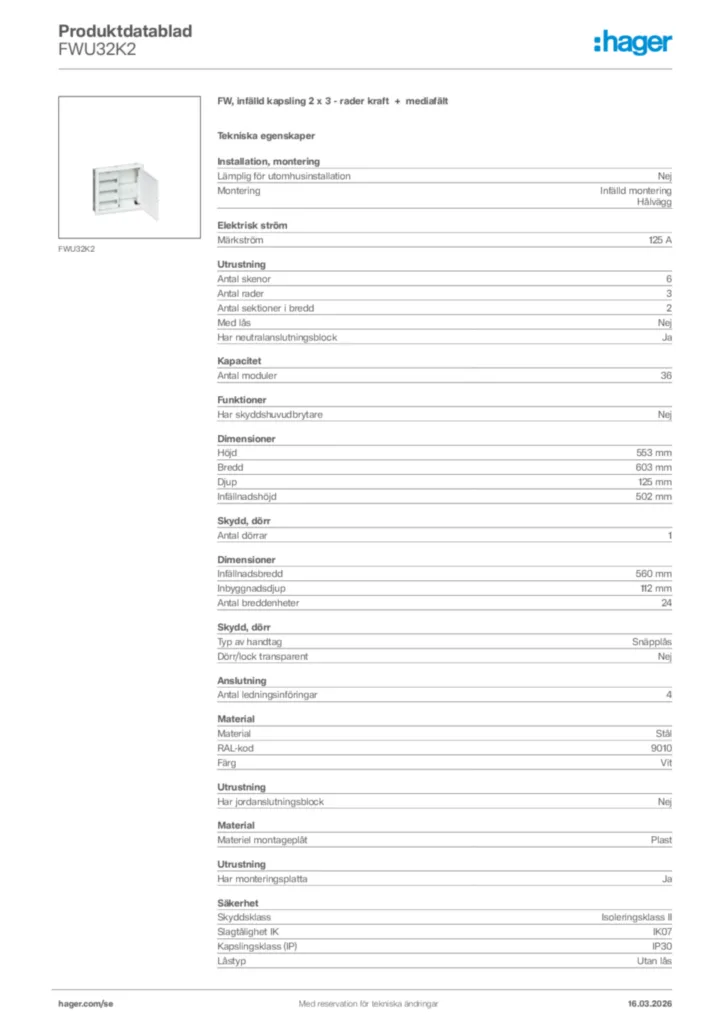

Product datasheet
