Kapsling FWU infälld med dörr 7 rader 2 fält 168 moduler 1153x603x125 FWU72S
Kapsling FWBU72S (E-nr: 2300452) infälld med dörr 7 rader på höjden och två fält med plats för 168 moduler. Skåpet har kapslingklass IP30 och skyddsklass II samt har dimensionen 1153x603x125 mm. Kapslingen är särskilt lämplig för användning som elfördelningscentral i bostadshus och offentliga lokaler eftersom det finns möjlighet att kombinera en mängd säkerhetsprodukter och fastighetsautomation. Kapslingsserien finns upp till 252 moduler.
EAN
3250612739769
E-nr.
2300452
Förp
1 st
Logga in för att skapa en produktlista
Du måste vara inloggad på ditt myHager-konto för att skapa produktlistor
Komplettera ditt system
Valfria tillbehör
-
Kabellock 2 tillgängliga produkter -
Frontstycke till kapsling 5 tillgängliga produkter -
Dörr 3 tillgängliga produkter -
Fläkt för kapsling 1 tillgängliga produkter -
Skiljevägg för centraler 2 tillgängliga produkter -
Se mer 46 andra tillgängliga produkter
Komplettera ditt system
-
US21D1
Frontstycke, universN, 300x250mm, för 2 NH00-hållare på DIN-skena
-
US41A5Frontstycke, universN, 600x250mm, 4 x 12 moduler, Radavstånd 125mm
-
US51A1Frontstycke universN 750x250mm täckt
-
US51A5Frontstycke, universN, 750x250mm, 5 x 12 moduler, Radavstånd 125mm
-
US61A5Frontstycke, universN, 900x250mm, 6 x 12 moduler, Radavstånd 125mm
-
FZ530NLås med två nycklar nr 1333
-
FZ531NDörrlås vridhandt låsbart IP44
-
FZ597NCylinderlås med 2 nycklar, standardlås
-
FZ598NDörrlås m vred lika orginallås
-
FZ821NPlomberbart fyrkantlås 8 mm plast
-
FZ822NPlomberbart fyrkantlås 7 mm metall
-
FZ823NPlomberbart spårskruvlås Plast
-
FZ824NPlomberbart cylinderlås med 2st nyc
-
UM71UKFält med mediaplåt till FWU7
-
UN31TNByggsats med plåt för media 450x250mm
-
UN41TNByggsats med plåt för media 600x250mm
-
UN42TNByggsats med plåt för media 600x500mm
-
UN51TNByggsats med plåt för media 750x250mm
-
UN61TNByggsats med plåt för media 900x250mm
-
UN71TNByggsats med plåt för media 1050x250mm
-
UN72TNByggsats med plåt för media 1050x500mm
-
UZ31M1Montageplåt, H=500mm, 1 fält med fästskruv, 1 st
-
UZ41M1Montageplåt, H=650mm, 1 fält med fästskruv, 1 st
-
UZ41M5Montageplåt 460X268
-
UZ42M1Montageplåt, H=650mm, 2 fält med fästskruv, 1 st
-
UZ42M5Montageplåt 460X498
-
UZ51M1Montageplåt, H=800mm, 1 fält med fästskruv, 1 st
-
UZ52M1Montageplåt, H=800mm, 2 fält med fästskruv, 1 st
-
UZ52M5Montageplåt 610X498
-
UZ61M1Montageplåt i skåpshöjd, 1fält m fästskruv, 1 st
-
UZ62M1Montageplåt, H=950mm, 2 fält med fästskruv, 1 st
-
UZ62M5Montageplåt 760X498

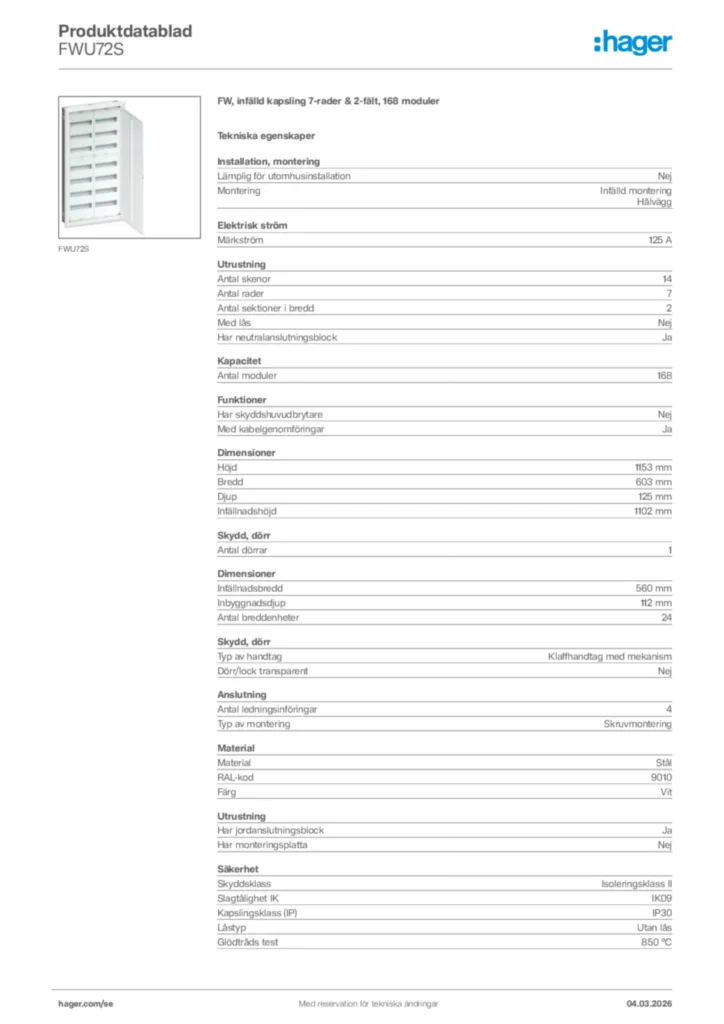

Tekniska egenskaper
Installation, montering
-
Lämplig för utomhusinstallationNej
-
MonteringInfälld montering, Hålvägg
Elektrisk ström
-
Märkström125 A
Utrustning
-
Antal skenor14
-
Antal rader7
-
Antal sektioner i bredd2
-
Med låsNej
-
Har neutralanslutningsblockJa
-
Har jordanslutningsblockJa
-
Har monteringsplattaNej
Kapacitet
-
Antal moduler168
Funktioner
-
Har skyddshuvudbrytareNej
-
Med kabelgenomföringarJa
Dimensioner
-
Höjd1153 mm
-
Bredd603 mm
-
Djup125 mm
-
Infällnadshöjd1102 mm
-
Infällnadsbredd560 mm
-
Inbyggnadsdjup112 mm
-
Antal breddenheter24
Skydd, dörr
-
Antal dörrar1
-
Typ av handtagKlaffhandtag med mekanism
-
Dörr/lock transparentNej
Anslutning
-
Antal ledningsinföringar4
-
Typ av monteringSkruvmontering
Material
-
MaterialStål
-
RAL-kod9010
-
FärgVit
Säkerhet
-
SkyddsklassIsoleringsklass II
-
Slagtålighet IKIK09
-
Kapslingsklass (IP)IP30
-
LåstypUtan lås
-
Glödtråds test850 °C
