Kapsling FWU42K2 (E-nr: 2300429) infälld med dörr 4 rader på höjden och 1 fält med plats för 48 moduler samt 1 fält för mediautrustning. Skåpet har kapslingklass IP30 och skyddsklass II samt har dimensionen 703x603x125 mm. Kapslingen är särskilt lämplig för användning som elfördelningscentral i bostadshus och offentliga lokaler eftersom det finns möjlighet att kombinera en mängd säkerhetsprodukter och fastighetsautomation. Kapslingsserien finns upp till 252 moduler.
EAN
3250610660041
E-nr.
2300429
Förp
1 st
Kapsling FWU infälld med dörr 4 rader 1 fält 48 moduler+1 mediafält 703x603x125 FWU42K2
Logga in för att skapa en produktlista
Du måste vara inloggad på ditt myHager-konto för att skapa produktlistor
Välj grossist
Köp online med dina avtalade priser
Upptäck alla våra återförsäljare med kartan klicka här
Komplettera ditt system
Valfria tillbehör
-
Lackstift 1 tillgängliga produkter -
Märkning 1 tillgängliga produkter -
Låssystem 2 tillgängliga produkter -
Monteringstillbehör 3 tillgängliga produkter -
Tillbehör/Reservdelar noll/jordanslutning 2 tillgängliga produkter -
Ritningsficka 1 tillgängliga produkter
Komplettera ditt system
Tekniska egenskaper
Anslutning
-
Antal ledningsinföringar4
-
Typ av monteringSkruvmontering
Installation, montering
-
Lämplig för utomhusinstallationNej
-
MonteringInfälld montering, Hålvägg
Elektrisk ström
-
Märkström IN125 A
Utrustning
-
Antal skenor8
-
Antal rader4
-
Antal sektioner i bredd2
-
Med låsNej
-
Har neutralanslutningsblockJa
-
Har jordanslutningsblockNej
-
Har monteringsplattaJa
Kapacitet
-
Antal moduler48
Funktioner
-
Har skyddshuvudbrytareNej
Dimensioner
-
Höjd703 mm
-
Bredd603 mm
-
Djup125 mm
-
Infällnadshöjd652 mm
-
Infällnadsbredd560 mm
-
Inbyggnadsdjup112 mm
-
Antal breddenheter24
Skydd, dörr
-
Antal dörrar1
-
Typ av handtagSnäpplås
-
Dörr/lock transparentNej
-
Dörrtyp skåpEnkeldörr
Material
-
MaterialStål
-
RAL-kod9010
-
FärgVit
-
Materiel montageplåtPlast
Säkerhet
-
SkyddsklassIsoleringsklass II
-
Slagtålighet IKIK07
-
Kapslingsklass (IP)IP30
-
LåstypUtan lås
-
Glödtråds test850 °C
Miljödokumentation
Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer
Certifieringar och dokument
Nedladdningar
-

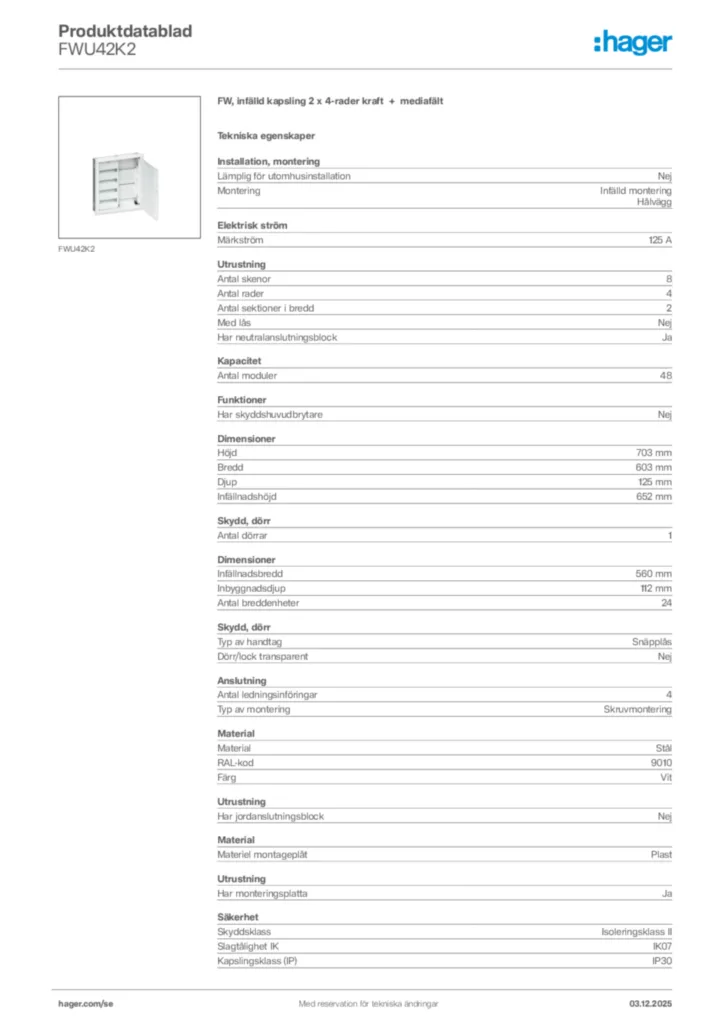

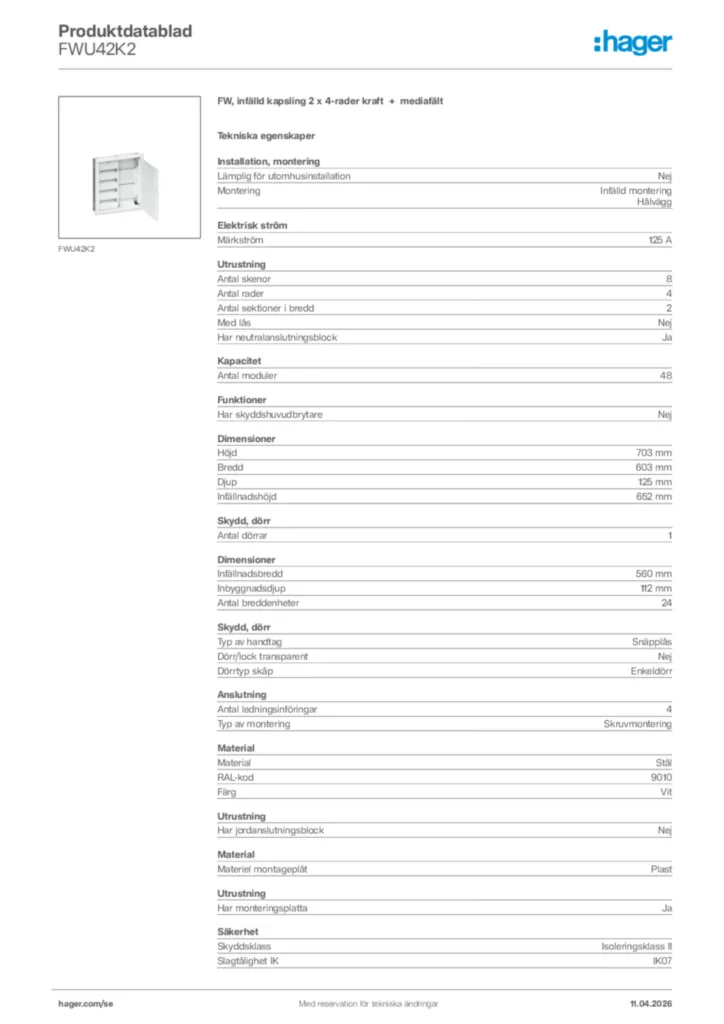

Produktbild
Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.
Produktbild FWU42K2
-
Användarhandbok
Mounting instruction for Quickconnect terminal universZ
VZxxx / KNxxx
PDF673,51 kB -
Installationshandbok
Installationshandbok International 2021-12-08
PDF11,44 MB -
BIM Revit-objekt
Range : FW. Switchboard IP30 with notch, with door and with DIN rail system. English - Hosted family - REVIT Family 2020 - V2022
BIM Revit-objekt en-GB 2020-01-01
RFA1,36 MB
Range : FW. Switchboard IP30 with notch, with door and with DIN rail system. English - Non hosted family - REVIT Family 2020 - V2022
BIM Revit-objekt en-GB 2020-01-01
RFA1,34 MB -
Handbok (produktserie)
Technical manual for FWU enclosures
Flush boards and accessories (EN)
PDF5,83 MB -
EU-försäkran (DoC)
Declaration
EU-försäkran (DoC) International 2022-03-09
PDF1,44 MB
Declaration
EU-försäkran (DoC) International 2023-05-12
PDF332,34 kB
EU-försäkran (DoC) en-GB 2026-07-22
PDF1,07 MB
EU-försäkran (DoC) en-GB 2026-07-22
PDF532,42 kB
