Grundprofil till fönsterbänkskanal BR65 1 fack, höjd 170 mm, aluminium, vit BRA6517019016
Grundprofil 1-fack för fönsterbänkskanal med frontmonterade apparater. Färg vit RAL 9016. Med sina mått på 68x170 mm och för lock 80 mm bred, För att få två separata fack, krävs mellanvägg artikel BRHT (E-nr: 1157555) som avdelning för data och kraft för säker och ordnad kabeldragning. Perforeringen i botten möjliggör direkt väggmontering, den rektangulära formen på perforeringen gör att kanalen kan fästas på konsoler utan verktyg med hjälp av en klämmanslutning. Bedömnd av Byggvarubedömningen.
EAN
4012740014106
E-nr.
1157348
Förp
8 meter
Logga in för att skapa en produktlista
Du måste vara inloggad på ditt myHager-konto för att skapa produktlistor
Välj grossist
Köp online med dina avtalade priser
Produkten är bedömd hos BVB. Läs mer på www.byggvarubedomningen.se
Komplettera ditt system
Valfria tillbehör
-
Ljudtätning för väggkanal 1 tillgängliga produkter -
Snäpplock för väggkanal 1 tillgängliga produkter -
Vägganslutning för väggkanal 1 tillgängliga produkter -
Väggram för väggkanal 1 tillgängliga produkter -
Front till ytterhörn för väggkanal 1 tillgängliga produkter -
Ändstycke för väggkanal 2 tillgängliga produkter
Komplettera ditt system
Tekniska egenskaper
Dimensioner
-
Höjd68 mm
-
Bredd170 mm
-
Längd2000 mm
-
Inre area10050 - 10050 mm²
Skydd, dörr
-
Antal monterbara lock1
-
Bredd täcklock 180 mm
-
Bredd täcklock 20
-
Bredd täcklock 30
Kapacitet
-
Max. antal kablar (Ø11 mm, 50% fylld, med anordningar)28
-
Max. Antal kablar (Ø11mm, 50 % fyllnad, utan apparater)42
Kompatibilitet
-
För installation i apparatdosorStandard 60 mm, CEE, Ecoline, EIB, Dvärgbrytare
Installation, montering
-
Perforering bottenJa
Material
-
MaterialAluminium
-
BehandlingPulverlackerad
-
FärgVit
-
RAL-kod9016
Säkerhet
-
Slagtålighet IKIK08
-
Kapslingsklass (IP)IP40
Användningsförhållanden
-
Driftstemperatur-5 - 90 °C
Anslutning
-
SkarvKopplingar som separat referens
Utrustning
-
Kabelhållare medföljerNej
-
Antal kabelhållare per meter0
-
Med skyddsfilmJa
Miljödokumentation
Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer
Certifieringar och dokument
Nedladdningar
-
Produktbild
Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.
Produktbild BRA6517019016
-

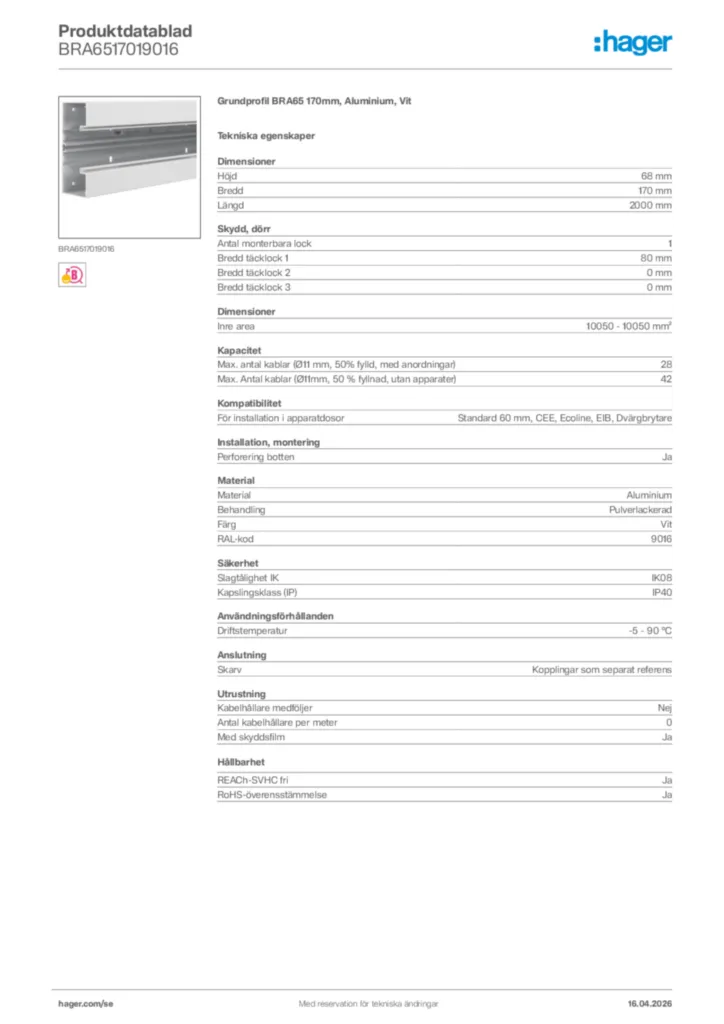

Product datasheet
