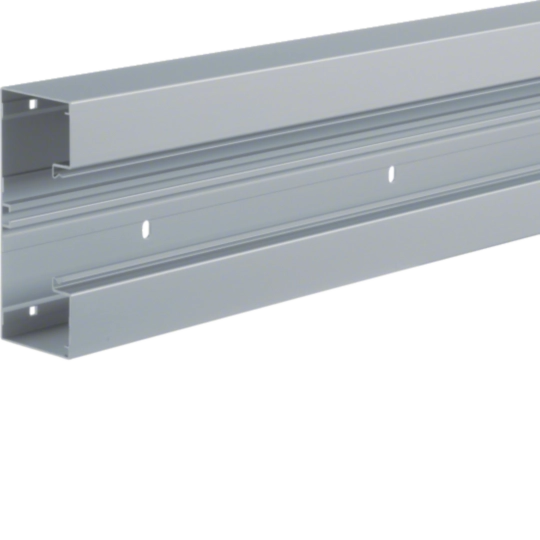

Grundprofil BRA Aluminium 65x170mm, Aluminium BRA651701ELN
EAN
4012740834162
E-nr.
1157751
Förp
8 meter
Logga in för att skapa en produktlista
Du måste vara inloggad på ditt myHager-konto för att skapa produktlistor
Välj grossist
Köp online med dina avtalade priser
Produkten är bedömd hos BVB. Läs mer på www.byggvarubedomningen.se
Komplettera ditt system
Valfria tillbehör
-
Ljudtätning för väggkanal 1 tillgängliga produkter -
Snäpplock för väggkanal 1 tillgängliga produkter -
Väggram för väggkanal 1 tillgängliga produkter -
Vägganslutning för väggkanal 1 tillgängliga produkter
Tekniska egenskaper
Dimensioner
-
Höjd68 mm
-
Bredd170 mm
-
Längd2000 mm
-
Inre area10050 - 10050 mm²
Skydd, dörr
-
Antal monterbara lock1
-
Bredd täcklock 180 mm
-
Bredd täcklock 20
-
Bredd täcklock 30
Kapacitet
-
Max. antal kablar (Ø11 mm, 50% fylld, med anordningar)28
-
Max. Antal kablar (Ø11mm, 50 % fyllnad, utan apparater)42
Kompatibilitet
-
För installation i apparatdosorStandard 60 mm, CEE, Ecoline, EIB, Dvärgbrytare
Installation, montering
-
Perforering bottenJa
Material
-
MaterialAluminium
-
BehandlingAnodiserad/Eloxerad
-
FärgAluminium
Säkerhet
-
Slagtålighet IKIK08
-
Kapslingsklass (IP)IP40
Användningsförhållanden
-
Driftstemperatur-5 - 90 °C
Anslutning
-
SkarvKopplingar som separat referens
Utrustning
-
Kabelhållare medföljerNej
-
Antal kabelhållare per meter0
-
Med skyddsfilmJa
Miljödokumentation
Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer
Certifieringar och dokument
Nedladdningar
-
Produktbild
Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.
Produktbild BRA651701ELN
-

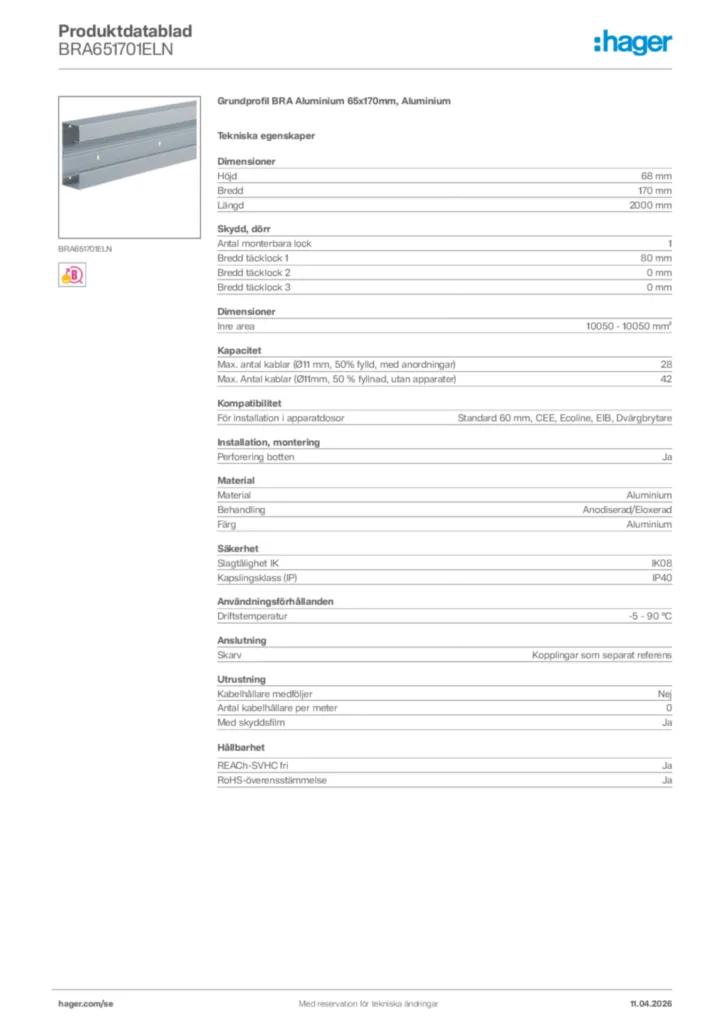

Product datasheet
Hager Produktdatablad BRA651701ELN
Grundprofil BRA Aluminium 65x170mm, Aluminium
PDF -
Användarhandbok
Användarhandbok International 2011-04-29
PDF29,16 kB -
Tekniska broschyrer
Fönsterbänkskanaler
Plast, halogenfri plats, aluminium och stål
PDF13,15 MB -
Mjukvara
Cable Management Revit Plugin
MSI50,17 MB -
DXF-fil
DXF-fil International 2023-02-02
DXF368,11 kB -
STEP-filer
STEP-filer International 2023-02-02
STP1,10 MB -
Produktritning
Product drawing
Produktritning International 2023-02-02
PDF68,51 kB -
EU-försäkran (DoC)
EU-Declaration BR_BRA_BRS T016A DE_EN 25072019
EU-försäkran (DoC) International 2019-08-23
PDF42,74 kB
