Grundprofil till fönsterbänkskanal BRA65 100mm, Aluminium, Vit BRA6510019016
Grundprofil för fönsterbänkskanal med frontmonterade apparater. Färg vit RAL 9016. Med sina mått på 68x130x2000 mm och för lock 80 mm bred, För att få två separata fack, krävs t.ex. mellanvägg artikel G1615 (E-nr: 1157448 ) för säker och ordnad kabeldragning. Perforeringen i botten möjliggör direkt väggmontering, den rektangulära formen på perforeringen gör att kanalen kan fästas på konsoler utan verktyg med hjälp av en klämmanslutning. Bedömd av Byggvarubedömningen och Sundahus
EAN
4012740014007
E-nr.
1157339
Förp
8 meter
Logga in för att skapa en produktlista
Du måste vara inloggad på ditt myHager-konto för att skapa produktlistor
Produkten är bedömd hos BVB. Läs mer på www.byggvarubedomningen.se
Komplettera ditt system
Måste tillbehör
BRA08029016
Front (lock) BRA, höjd 80mm, Aluminium, Vit
Valfria tillbehör
-
Front till ytterhörn för väggkanal 1 tillgängliga produkter -
Ändstycke för väggkanal 2 tillgängliga produkter -
Innerhörn för väggkanal 1 tillgängliga produkter -
Ytterhörn för väggkanal 1 tillgängliga produkter -
L-vinkel för väggkanal 1 tillgängliga produkter -
Se mer 4 andra tillgängliga produkter
Komplettera ditt system
Tekniska egenskaper
Dimensioner
-
Höjd68 mm
-
Bredd100 mm
-
Längd2000 mm
-
Inre area5680 - 5680 mm²
Skydd, dörr
-
Antal monterbara lock1
-
Bredd täcklock 180 mm
-
Bredd täcklock 20
-
Bredd täcklock 30
Kapacitet
-
Max. antal kablar (Ø11 mm, 50% fylld, med anordningar)10
-
Max. Antal kablar (Ø11mm, 50 % fyllnad, utan apparater)24
Kompatibilitet
-
För installation i apparatdosorStandard 60 mm, CEE, Ecoline, EIB, Dvärgbrytare
Installation, montering
-
Perforering bottenJa
Material
-
MaterialAluminium
-
BehandlingPulverlackerad
-
FärgVit
-
RAL-kod9016
Säkerhet
-
Slagtålighet IKIK08
-
Kapslingsklass (IP)IP40
Användningsförhållanden
-
Driftstemperatur-5 - 90 °C
Anslutning
-
SkarvKopplingar som separat referens
Utrustning
-
Kabelhållare medföljerNej
-
Antal kabelhållare per meter0
-
Med skyddsfilmJa
Miljödokumentation
Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer
Certifieringar och dokument
Nedladdningar
-

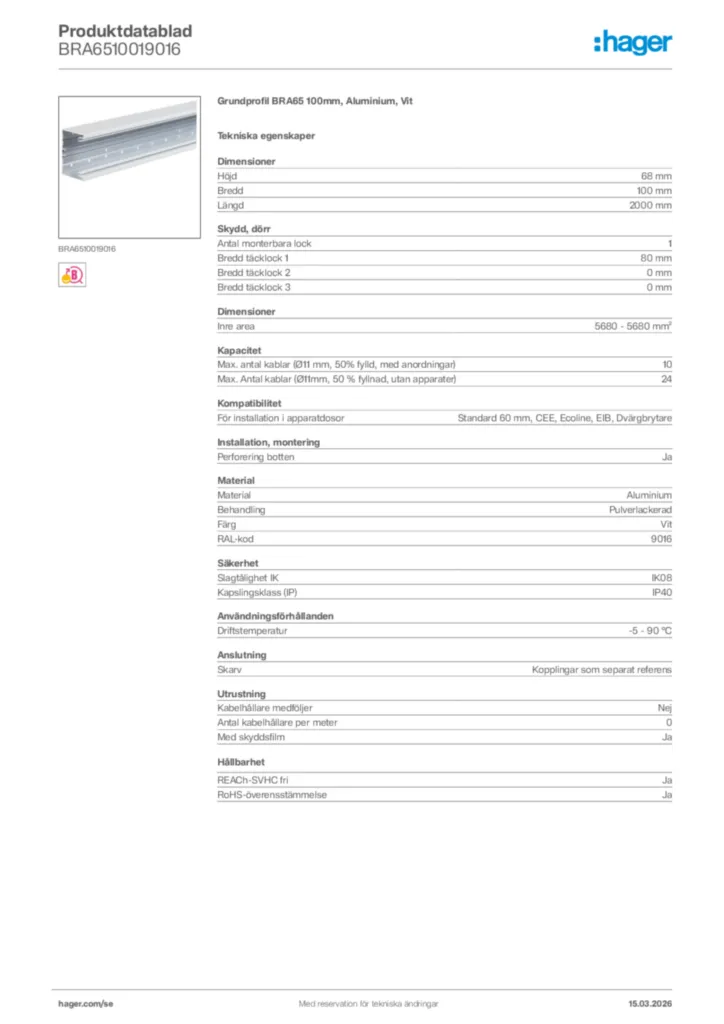

Produktbild
Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.
Produktbild BRA6510019016
-
Användarhandbok
Användarhandbok International 2011-04-29
PDF29,16 kB -
Tekniska broschyrer
Fönsterbänkskanaler
BR65 och BKIS
PDF11,50 MB -
Mjukvara
Mjukvara en-GB 2024-07-26
MSI36,37 MB -
DXF-fil
DXF-fil International 2023-02-02
DXF368,19 kB -
STEP-filer
STEP-filer International 2023-02-02
STP1,10 MB -
Produktritning
Produktritning International 2023-02-02
PDF68,78 kB -
EU-försäkran (DoC)
Declaration
EU-försäkran (DoC) International 2019-08-23
PDF42,74 kB
Mer dokumentation
