Personskyddsbrytare med ljusbågsdetektor Skruv 1P+N 16A med C-karakteristik 10kA ARF566D

Personskyddsbrytare med ljusbågsdetektor 1-polig + nolla med skruvanslutning ARF566D (E-nr: 2163884) 16A, C-karakteristik med en brytförmåga på 10kA. Till skillnad från Personskyddsbrytare har den nya AFDD inte en elektromekanisk utlösare, utan arbetar snarare med mätteknik som stöds av en mikroprocessor. Programvarealgoritmen, som är anpassad till den vanliga produkter, övervakar kontinuerligt sinusvågorna för ström och spänning och över 120 parametrar som genereras från dessa.

EAN

3250611034698

E-nr.

2163884

Förp

1 st

Köp hos din grossist

Produkten är bedömd hos BVB. Läs mer på www.byggvarubedomningen.se

Tillbehör
Tekniska egenskaper
Dokumentation
Fler produkter

Produktdatablad

Komplettera ditt system

Mekaniska tillbehör 1 tillgängliga produkter
Underspänningsutlösare 1 tillgängliga produkter
Shuntutlösning 1 tillgängliga produkter
Hjälp/Signalkontakt 2 tillgängliga produkter
Fasskena till modulkomponenter 3 tillgängliga produkter

Tekniska egenskaper

Märkström

16 A
Märkström -25°C

19,92 A
Märkström vid -20°C

19,60 A
Märkström -15°C

19,27 A
Märkström -10°C

18,93 A
Märkström -5°C

18,59 A
Märkström vid 0°C

18,24 A
Märkström 5°C

17,89 A
Märkström 10°C

17,53 A
Märkström 15°C

17,16 A
Märkström vid 20°C

16,78 A
Märkström 25°C

16,40 A
Märkström 30°C

16 A
Märkström 35°C

15,59 A
Märkström vid 40°C

15,18 A
Märkström vid 45°C

14,75 A
Märkström vid 50°C

14,31 A
Märkström 55°C

13,86 A
Märkström 60°C

13,39 A
Märkström 65°C

12,90 A
Märkström 70°C

12,39 A
Märkkortslutningbrytförmåga Icn under 230V AC enligt IEC61009-1

10 kA
Slut- brytförmåga Idm

10 kA
Nominell felström Idn

30 mA

Kurva

C
Antal poler

1P+N

Märkkortslutningbrytförmåga Icn (IEC 60898-1)

10 kA

Nominellt åtdragningsmoment övre anslutning

2 - 2 Nm
Nominellt åtdragningsmoment nedre anslutning

2 - 2 Nm
Nominellt åtdragningsmoment

2,10 - 2,10 Nm
Typ av nedre anslutning på normkomponeter

Skruvanslutning
Typ av övre anslutning på normkomponeter

Skruvanslutning

Nominell isolationsspänning Ui

500 V
Nominell impulsskyddspänning Uimp

4000 V
Märkdriftspänning Ue

230 - 230 V

Läckströmstyp

A

Total effektförlust vid nominell märkström

5,76 W

Energibegränsningsklass I²t

3
Driftstemperatur

-25 - 40 °C
Förvarings-/transporttemperatur

-25 - 70 °C

Mekanisk livslängd (omkopplingar)

4000
Mekanisk livsl. (elektriska omkopplingar)

2000

Antal moduler

3

Höjd

83 mm
Bredd

53,20 mm
Djup

70 mm

Frekvens

50 - 50 Hz

Nedladdningar

Produktbild

Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.

Produktbild ARF566D

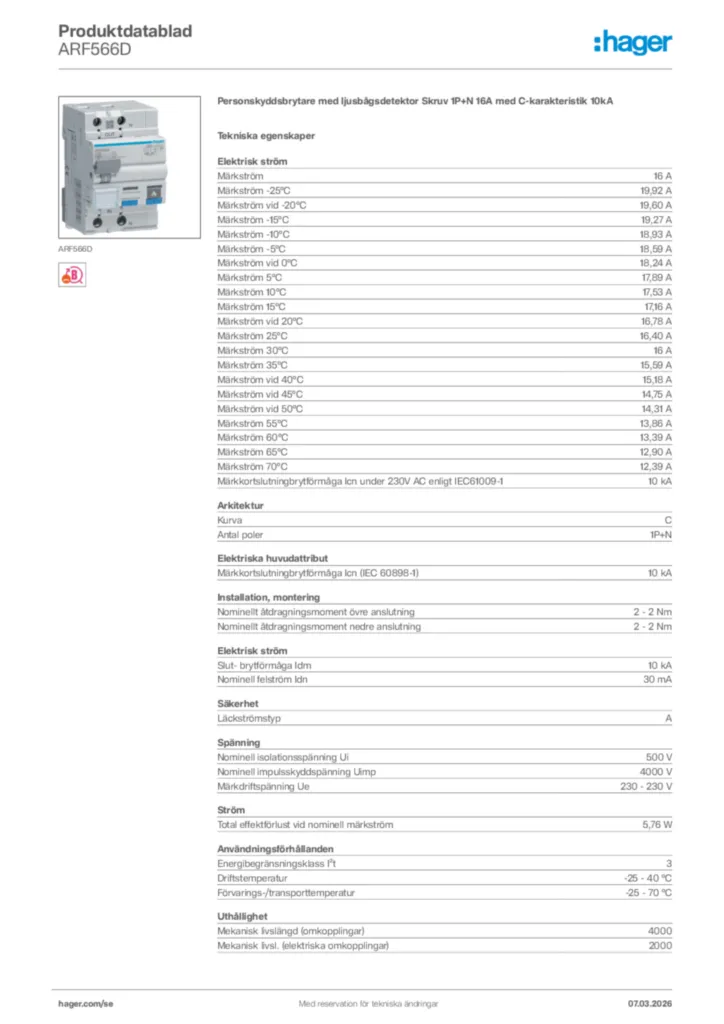

Product datasheet
