Personskyddsbrytare med snabbanslutning QuickConnect ADM463QC (E-nr:2163909) även kallad personskyddsautomat är en kombination av jordfelsbrytare och dvärgbrytare som förhindrar och skyddar mot tex överström, överhettning/brand och elektriska fel som kan leda till personskador. Personskyddsbrytare 13A C-karakterisk brytförmåga 6kA felström 30 mA. 3-poligt termisktskydd med en 4-polig brytning. En allpolig och säker brytning vid: Jordfelsström i anläggningen, Överlast, Kortslutning.

EAN

3250611027980

E-nr.

2163909

Förp

1 st

Personskyddbrytare QC 4 polig med nolla, 13A C-karakteristik, 6kA, 30mA, typ A ADM463QC

Utgående produkt: kontakta din grossist för information om tillgänglighet

Tillbehör
Tekniska egenskaper
Miljödokumentation
Dokumentation

Produktdatablad

Komplettera ditt system

Fasskena till modulkomponenter 4 tillgängliga produkter
Funktioner för låsning 1 tillgängliga produkter
Underspänningsutlösare 1 tillgängliga produkter
Shuntutlösning 1 tillgängliga produkter
Hjälp/Signalkontakt 2 tillgängliga produkter
Sammankopplingsledare 1 tillgängliga produkter

Tekniska egenskaper

Märkström

13 A
Nominell felström Idn

30 mA
Märkström -25°C

15,50 A
Märkström vid -20°C

15,30 A
Märkström -15°C

15,10 A
Märkström -10°C

14,90 A
Märkström -5°C

14,70 A
Märkström vid 0°C

14,40 A
Märkström 5°C

14,20 A
Märkström 10°C

14 A
Märkström 15°C

13,70 A
Märkström vid 20°C

13,50 A
Märkström 25°C

13,30 A
Märkström 30°C

13 A
Märkström 35°C

12,70 A
Märkström vid 40°C

12,50 A
Märkström vid 45°C

12,20 A
Märkström vid 50°C

11,90 A
Märkström 55°C

11,60 A
Märkström 60°C

11,30 A
Märkkortslutningbrytförmåga Icn under 230V AC enligt IEC61009-1

6 kA

Neutralledarens position

Utan nolla
Antal poler

4P
Antal avsäkrade poler

4

Antal moduler

4

Kapslingsklass (IP)

IP2X

Matarspänning

AC
Märkdriftspänning Ue

230 - 400 V
Nominell isolationsspänning Ui

500 V
Dielektrisk hållfasthetsvärde för effektfrekvens

2 kV
Nominell impulsskyddspänning Uimp

4000 V
Överspänningskategori enligt IEC 60947-1

3

Märkkortslutningbrytförmåga Icn (IEC 60898-1)

6 kA

Nominellt åtdragningsmoment nedre anslutning

2 - 2 Nm
Nominellt åtdragningsmoment

2 - 2 Nm
360 graders monteringsposition möjlig

Ja
Typ av övre anslutning på normkomponeter

quickconnect
Typ av nedre anslutning på normkomponeter

BIConnect

Frekvens

50 - 50 Hz

Anslutningsarea vid inkommande med skruv, med flexibel ledare

1,5 - 4,0 mm²
Anslutningsarea ingång och utgång med skruvar, solid ledare

1,5 - 4,0 mm²
Anslutningstyp

quickconnect

Energibegränsningsklass I²t

3
Driftstemperatur

-25 - 40 °C

Höjd

84 mm
Bredd

71 mm
Djup

70 mm

Total effektförlust vid nominell märkström

10,10 W

Miljödokumentation

Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer

RoHS-överensstämmelse Ja

Certifieringar och dokument

PEP - RCBO 1P+N 6kA B-16A 30mA A QC&QB (english)

PDF

2,24 MB

REACh-certifikat ADM463QC

PDF

RoHS-certifikat ADM463QC

PDF

Nedladdningar

Produktbild

Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.

Produktbild ADM463QC

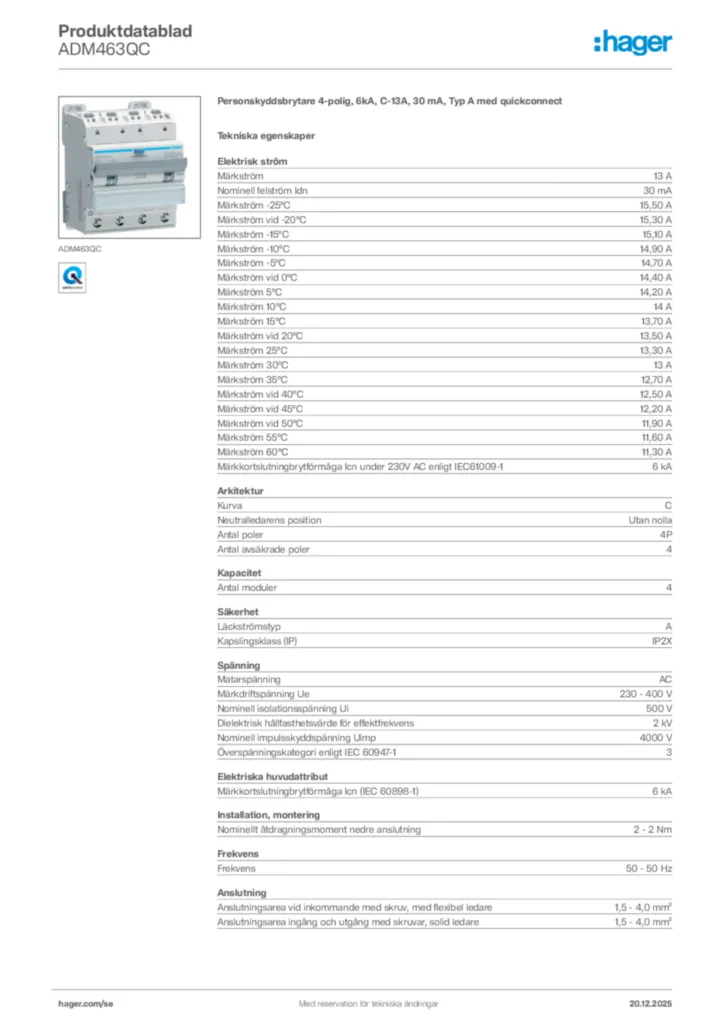

Product datasheet

Hager Produktdatablad ADM463QC

Personskyddsbrytare 4-polig, 6kA, C-13A, 30 mA, Typ A med quickconnect

PDF
Installationshandbok

Installationshandbok en-GB, fr-FR, de-DE, it-IT 2022-02-11

PDF

1,72 MB
EU-försäkran (DoC)

Declaration

EU-försäkran (DoC) International 2018-12-20

PDF

125,49 kB
