Descărcătoare supratensiune
Siguranță pentru oameni și clădiri
Supratensiunile sunt principala cauză a defectării echipamentelor electronice, generând anual daune de peste 200 de milioane de euro. De aceea, dispozitivele de protecție la supratensiune sunt esențiale pentru instalații electrice sigure – în orice clădire, oriunde în lume.
Protecție la supratensiune
Dispozitivele de protecție la supratensiune (SPD) protejează instalațiile electrice și echipamentele împotriva
supratensiunilor. Contribuie la prevenirea incendiilor, protecția clădirilor și siguranța persoanelor.
Cele mai expuse
- echipamente electrice din locuințe, birouri, clădiri publice și monumente istorice: defecțiuni și costuri de înlocuire
- turnuri de telefonie mobilă: întreruperi de rețea
- centre de date IT: afectarea
transferului și stocării datelor
- clădiri cu echipamente sensibile, precum laboratoare și bănci
- antene: perturbarea transmisiei semnalului
Efectele supratensiunilor
Supratensiunile pot varia foarte mult: pot dura de la microsecunde până la zile și pot avea amplitudini de la milivolți la mii de volți. Periculoase sunt
creșterea bruscă a tensiunii și
diferențele mari de tensiune.
Cauzele supratensiunilor
- descărcări electrice atmosferice (LEMP)
- descărcări electrostatice (ESD)
- procese de comutare (SEMP)
Principalele beneficii
- modernizare simplă
- gamă conformă standardelor
- mai puțină complexitate, mai multă flexibilitate
- alegere ușoară a soluției potrivite
- instalare sigură și simplă
- funcționalități testate
- performanțe excelente
3 tipuri de protecție la supratensiune
Tip 1
Deviază energia descărcării și reduce tensiunea reziduală la < 1.500 V.
Tip 2
Reduce supratensiunea rămasă la < 1.500 V.
Tip 3
Reduce supratensiunile rămase la < 1.500 V, un nivel sigur pentru echipamentele finale.
Protecție dintr-o singură sursă
Toate cerințele standardelor pot fi
implementate simplu și sigur. Portofoliul include SPD-uri de Tip 1, 2 și 3 pentru
principalele aplicații, precum și soluții pentru protecția echipamentelor
multimedia și de comunicații.
Mai puține variante, mai multă flexibilitate: portofoliul optimizat acoperă acum și mai multe aplicații cu un număr redus de produse.
Protecție completă
Dispozitivele de protecție la supratensiune Hager sunt complet compatibile cu produsele existente și pot fi integrate ușor în proiectele actuale.
Dispozitivele combinate de protecție la supratensiune (Tip 1 + Tip 2) sunt disponibile cu tehnologie avansată Spark Gap. Principala zonă de utilizare este partea de alimentare a instalației electrice.
Dispozitivele de protecție la supratensiune de Tip 2 se instalează după un dispozitiv de Tip 1 sau după un dispozitiv combinat de protecție la supratensiune. De regulă, acestea sunt montate la nivelul tablourilor de distribuție secundare, din care sunt alimentate
circuitele finale.
Dispozitivele de protecție la supratensiune de Tip 3 sunt utilizate pentru protecția echipamentelor finale. Deoarece se montează în apropierea echipamentului sau sistemului protejat, sunt disponibile în diferite
variante: integrate în prize SCHUKO®, pentru montaj pe șină DIN sau în doze de aparat și derivație.
Nivel
de protecție
Descărcătoarele de supratensiune
protejează împotriva supratensiunilor tranzitorii care pot deteriora echipamentele electrice și componentele electronice. Acestea pot fi utilizate în toate sistemele de legare la pământ.
Gamă conformă
standardelor
Toate dispozitivele Hager de protecție la supratensiune respectă standardele IEC 62305-3 și IEC 60364-5-53 și sunt conforme cu cerințele de protecție la trăsnet definite în IEC 62305.
Protecție integrată
Ideal pentru modernizare: dispozitivele Hager de protecție la supratensiune se integrează ușor în instalațiile și
proiectele existente.

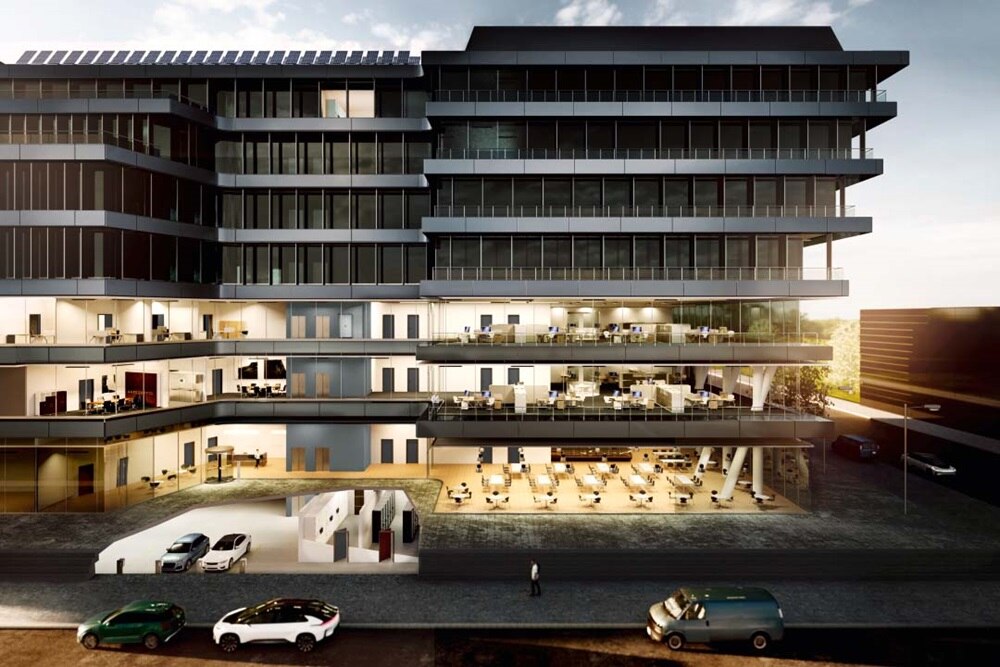

Protecție clădiri comerciale
Pe măsură ce crește consumul de energie al clădirilor, cresc și cerințele privind protecția la supratensiune.
Ghidul VdS 2010:2021-02 privind protecția împotriva trăsnetului și supratensiunilor oferă recomandări relevante pentru
majoritatea clădirilor funcționale și
comerciale.
Protecție clădiri
rezidențiale
Pentru clădirile rezidențiale, protecția la trăsnet nu este de obicei obligatorie, motiv pentru care multe locuințe nu au instalație externă de protecție. În acest caz, pentru protecția la supratensiune se aplică
standardul IEC 60364-4-44.

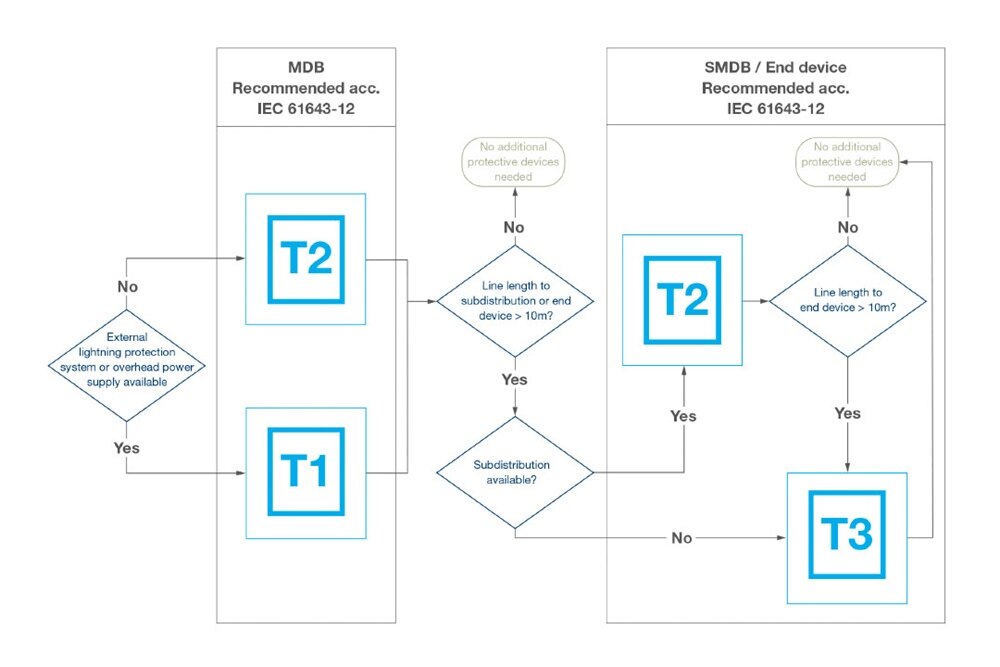

Ca soluție simplă pentru respectarea
cerințelor standardului, Hager recomandă instalarea descărcătoarelor combinate în zona de alimentare principală. Dacă lungimea cablului depășește 10 metri,
standardul recomandă utilizarea
suplimentară a SPD-urilor de Tip 2 și 3.
Protecție SPD avansată
Broșura noastră oferă o imagine clară asupra supratensiunilor, cauzelor și efectelor acestora, precum și a soluțiilor complete de protecție Hager pentru diferite aplicații.
Ai o întrebare?
Echipa noastră de experți tehnici este pregătită să răspundă tuturor întrebărilor tale.
