AFDD - Dispo­zi­tive de
protecție la arc electric



Cu gama de protecțiI AFDD, riscul de incendiu provocat de arcu­rile electrice este redus eficient. În plus, RCBO AFDD combină într-un singur modul compact protecția diferențială, magne­to­ter­mică și la arc electric.

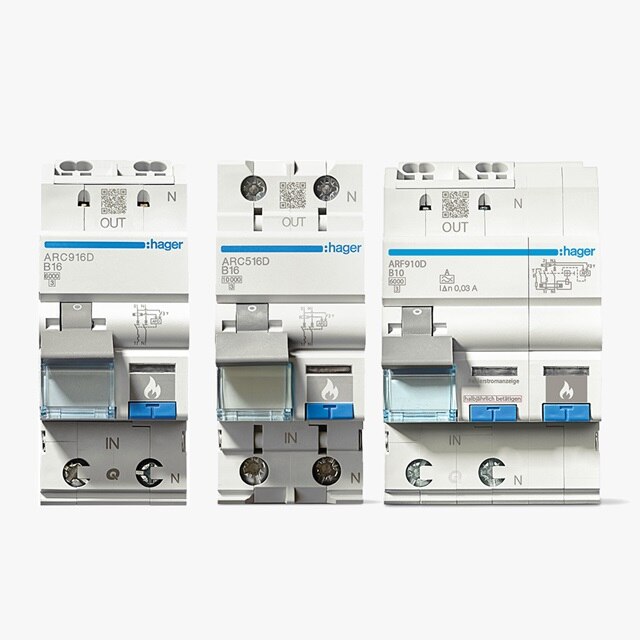

Brandschutzschalter AFDD


Tehno­logia AFDD
protecție inte­li­gentă împo­triva incen­di­ilor



AFDD (Arc Fault Detec­tion Device) moni­to­ri­zează arcu­rile electrice serie și paralel prin analiza continuă a curen­tului și tensiunii. Atunci când detec­tează un posibil arc electric, între­rupe automat circu­itul pentru a preveni riscul de incendiu.

Spre deose­bire de RCCB și MCB, protecția AFDD func­țio­nează cu ajutorul unui micro­pro­cesor și al unui algo­ritm software, capabil să iden­ti­fice arcu­rile electrice peri­cu­loase și să distingă între acestea și arcu­rile gene­rate în mod normal de anumite echi­pa­mente.

Tehno­logia AFDD comple­tează protecția oferită de MCB și RCCB, adău­gând un nivel supli­mentar de sigu­ranță și contri­buind la preve­nirea incen­di­ilor în insta­la­țiile electrice.



Hager RCBO AFDD
Soluție compactă pentru protecție completă



RCBO AFDD combină protecția diferențială și

magne­to­ter­mică cu protecția la arc electric contro­lată prin micro­pro­cesor. Față de combi­na­țiile clasice cu AFDD și RCCB de grup, oferă o selec­ti­vi­tate mai bună: în caz de defect, este deco­nectat doar circu­itul afectat, iar cele­lalte rămân în func­țiune.


Află mai multe

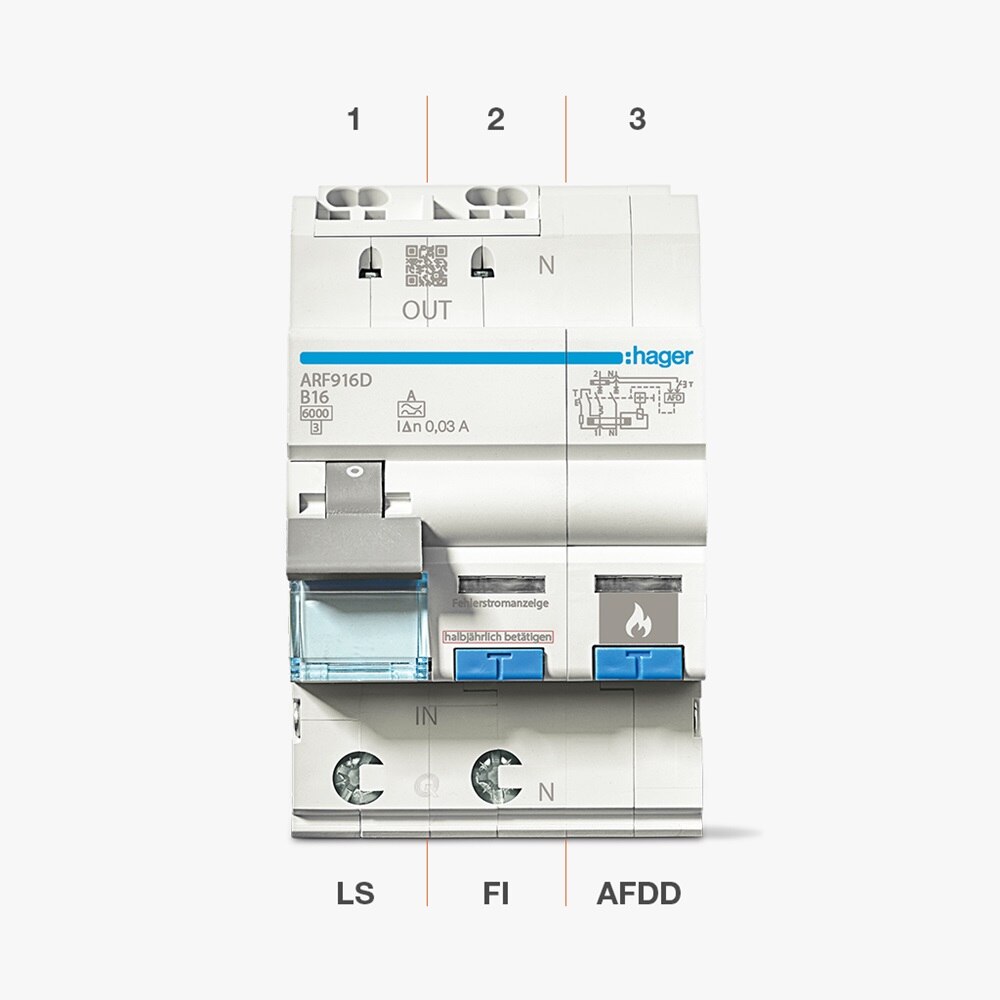

Frontansicht Brandschutzschalter Kombigerät ARF916D von Hager mit LS, FI und AFDD. Es beansprucht nur 3 Platzeinheiten innerhalb der Technikzentrale.

AFDD
pentru protecție la incendiu



AFDD-urile sunt utili­zate în anumite circuite finale pentru respec­tarea cerin­țelor DIN VDE 0100-420.

Mai jos regă­siți gama noastră de MCB AFDD și RCBO AFDD.



MCB AFDD

Icn

Curbă

In

6 A

10 A



16 A

20 A

25 A

 6 kA

B



ARC910D



ARC916D





C



ARC960D



ARC966D





10 kA

B

ARC506D

ARC510D



ARC516D

ARC520D

ARC525D

C

ARC556D

ARC560D



ARC566D

ARC570D

ARC575D



RCBO AFDD

Icn

Curbă

In

6 A

10 A



16 A

20 A

25 A

6 kA

B

ARF906D

ARF910D



ARF916D





C

ARF956D

ARF960D



ARF966D





10 kA

 B

ARF506D

ARF510D



ARF516D

ARF520D

ARF525D

C

ARF556D

ARF560D



ARF566D

ARF570D

ARF575D

Avan­ta­jele protec­ției
AFDD împo­triva incen­di­ilor

Protecție extinsă: până la 10 kA



Între­ru­pă­toa­rele AFDD oferă multiple posi­bi­li­tăți de utili­zare. Pe lângă

vari­an­tele cu putere de rupere de 6 kA, sunt dispo­ni­bile și modele de până la

10 kA, ideale pentru apli­cații cu putere mare de alimen­tare.

Curbe de declan­șare: B/C



Între­ru­pă­toa­rele AFDD sunt dispo­ni­bile cu curbe de declan­șare B sau C. Curba C reac­țio­nează mai lent decât curba B și este reco­man­dată pentru circuite cu grupuri mari de iluminat sau

consu­ma­tori cu curenți mari la pornire. Astfel, sunt evitate declan­șările inutile.

QC 6 kA, clasic 10 kA



Toate între­ru­pă­toa­rele AFDD cu putere de rupere de 6 kA sunt echi­pate cu tehno­logia quickconnect pentru

conec­tare rapidă. Vari­an­tele de 10 kA utili­zează conec­tare cu șurub, prefe­rată în clădi­rile comer­ciale. Cone­xiu­nile cu șurub nece­sită veri­fi­cări peri­o­dice, spre deose­bire de tehno­logia quickconnect, care nu nece­sită între­ți­nere.

Protecție fiabilă



Între­ru­pă­toa­rele AFDD oferă protecție fiabilă împo­triva arcu­rilor electrice serie și paralel. Un micro­pro­cesor

moni­to­ri­zează continuu para­me­trii de curent și tensiune și între­rupe circu­itul la detec­tarea unui posibil arc electric


Stan­dardul VDE pentru AFDD
Nu este obli­ga­toriu, dar este reco­mandat



Utili­zarea între­ru­pă­toa­relor AFDD în anumite circuite finale este regle­men­tată de stan­dardul DIN VDE 0100-420.

Ca majo­ri­tatea stan­dar­delor DIN VDE, aceasta nu repre­zintă o obli­gație legală. Totuși, respec­tarea cerin­țelor este

reco­man­dată. Conform legi­sla­ției din dome­niul energiei, specia­liștii care respectă stan­dar­dele VDE urmează regu­lile tehnice recu­nos­cute, un aspect impor­tant în cazul răspun­derii juri­dice.

DIN VDE 0100-420

Cerințe, apli­cații, obli­ga­ti­vi­tate


Din 1 octom­brie 2019 este în vigoare versiunea actu­a­li­zată a stan­dar­dului DIN VDE 0100-420. Acesta defi­nește măsu­rile nece­sare pentru protecția împo­triva efec­telor termice provo­cate de arcu­rile electrice. În special, secțiunea 421.7 descrie utili­zarea dispo­zi­ti­velor AFDD (Arc Fault Detec­tion Device).

Aflați mai multe despre DIN VDE 0100-420

Cauze tipice
ale arcu­rilor electrice

Aici poate apărea peri­colul de incendiu



Arcu­rile electrice apar din cauza unor descăr­cări necon­tro­late de tensiune. Energia gene­rată încă­l­zește zona

afec­tată, iar cablu­rile PVC se pot aprinde. În cel mai grav caz, incen­diul se poate extinde în întreaga clădire.

Cauze:

AFDD



Cabluri de alimen­tare îndoite sau dete­ri­o­rate

AFDD



Cabluri de alimen­tare îndoite excesiv

AFDD



Cabluri dete­ri­o­rate în perete (de ex. prin găurire sau cuie)

AFDD



Contact imper­fect

în priză

AFDD



Izolație defectă

AFDD



Cleme slăbite

AFDD



Cabluri roase de

animale mici

AFDD



Uzura cablu­rilor prin

utili­zare frec­ventă
