univers
În clădirile rezidențiale și comerciale, unde cerințele depășesc standardele
obișnuite, tablourile de distribuție univers de la Hager oferă soluții fiabile și
flexibile.
Disponibile în diferite dimensiuni și completate de o gamă variată de accesorii, acestea răspund celor mai exigente soluții.
Tablouri unives
soluții flexibile și multifuncționale
O instalație electrică conformă începe cu un tablou general de distribuție. În funcție de dimensiunea clădirii și de cerințele proiectului, tablourile de distribuție pot fi utilizate ca tablouri generale sau secundare.
Clase de protecție
Clase de protecție pentru diferite aplicații
Tablourile de distribuție univers sunt disponibile în diferite grade de protecție, în funcție de domeniul de utilizare. Sunt disponibile variante certificate IP30 și IP44, pentru a răspunde cerințelor specifice de instalare.
- IP30: protecție împotriva corpurilor solide ≥ 2,5 mm și împotriva accesului cu unelte. Nu oferă protecție împotriva apei.
- IP44: protecție împotriva corpurilor solide ≥ 1,0 mm și împotriva accesului cu unelte. Protecție împotriva stropirii cu apă din toate direcțiile.
Cu ușa deschisă, toate tablourile de distribuție Hager din gama univers asigură un grad de protecție IP3x.
Configurare flexibilă
Configurare flexibilă. Adaptare la orice tip de montaj.
Tablourile de distribuție Hager univers sunt disponibile pentru trei tipuri de instalare: montaj aparent, încastrat în pereți de zidărie și în pereți de tip gips-carton, fiind posibil și montajul parțial încastrat.
În cadrul acestei game, tablourile sunt disponibile în
9 înălțimi și 5 lățimi, cu posibilitatea de configurare de la
1 până la 5 secțiuni.
Carcasa este realizată din tablă
metalică vopsită în câmp electrostatic, iar ușile pot fi alese în variantă din tablă metalică sau material plastic transparent.
Tablourile sunt reglabile, pot fi închise cu cheie, iar
ușa este reversibilă.
Tablouri de distribuție aparente și încastrate

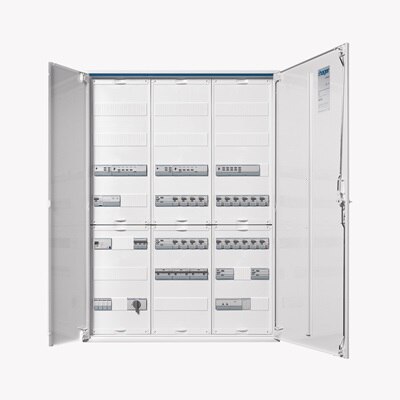

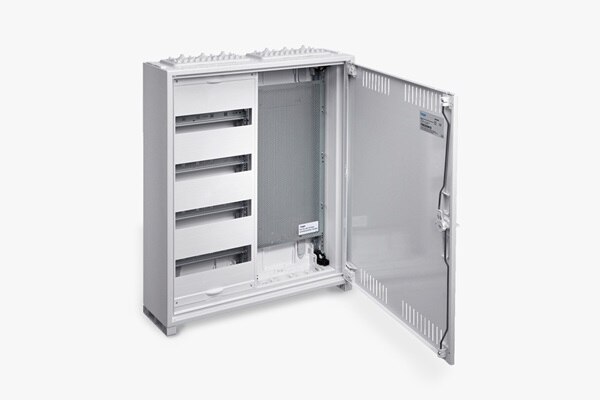

Tablou de distribuție aparent
Flexibilitate maximă. Instalare eficientă. Fiabilitate pe termen lung.
Tablourile de distribuție aparente univers sunt concepute pentru implementarea unor soluții electrice eficiente în aplicații rezidențiale și comerciale. În funcție de
dimensiunea și înălțimea tabloului, acestea oferă o capacitate de până la 336 module, permițând integrarea optimă a componentelor de distribuție și protecție.
Sistemul de echipare interioară univers N asigură o configurare modulară rapidă, simplificând procesul de instalare și facilitând organizarea eficientă a
echipamentelor.
Caracteristici tehnice:
- 36 – 336 module
- curent nominal: până la 125 A
- adâncime: 160 mm
- clasa de protecție: II
- grad de protecție: IP44
- rezistență la impact: IK09

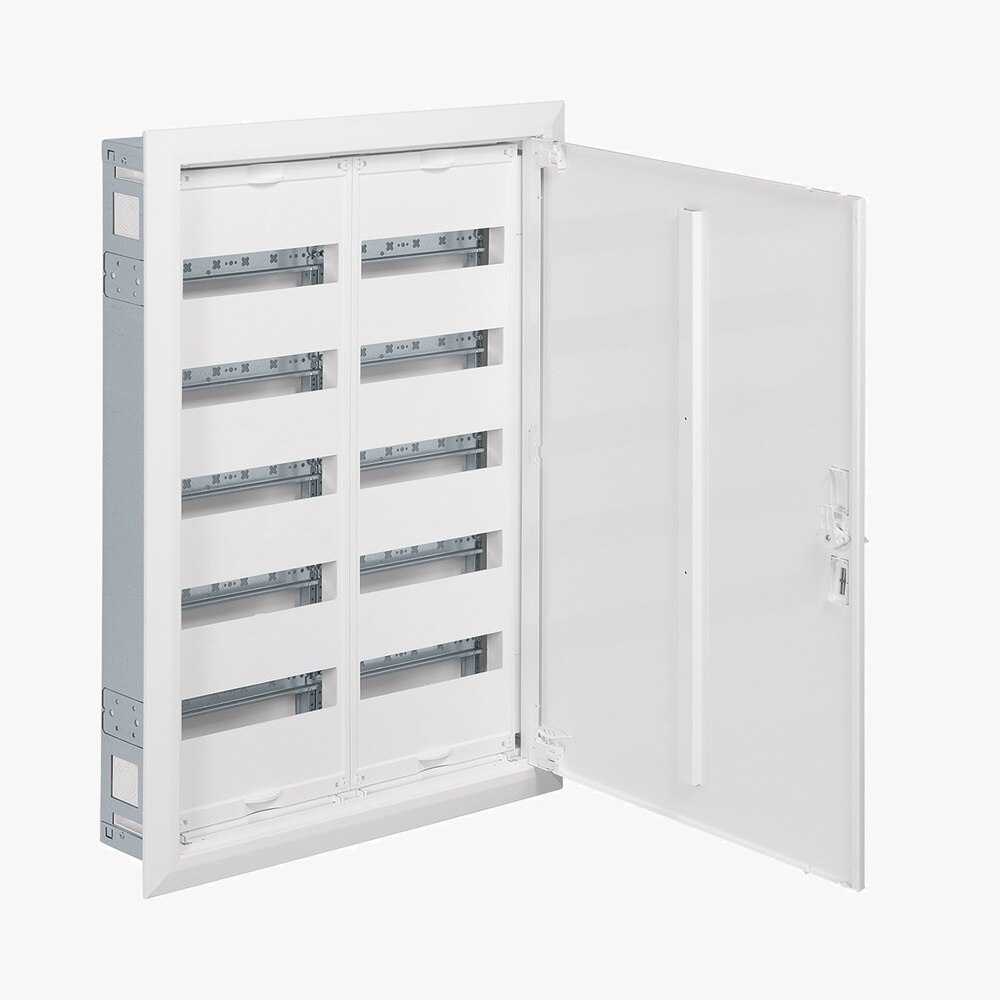

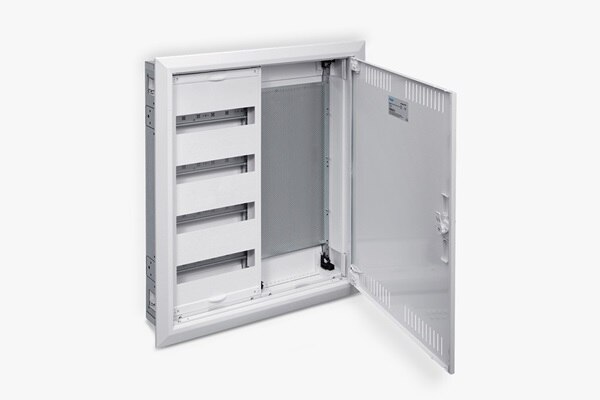

Tablou de distribuție încastrat
Design compact. Integrare perfectă. Spațiu optimizat.
Tablourile de distribuție încastrate univers se remarcă printr-o adâncime de montaj de doar 110 mm, fiind soluția optimă pentru instalarea în pereți de tip gips-carton, precum și în zidărie. Pentru a răspunde cerințelor tot mai ridicate privind integrarea echipamentelor modulare și de comunicație, acestea oferă o capacitate extinsă, cu până la 7 rânduri și 3 secțiuni.
Spațiu suficient pentru toate aplicațiile, menținând în același timp o integrare perfectă și un montaj aliniat în planul peretelui.
Caracteristici tehnice:
- 36 – 252 module
- curent nominal: până la 125 A
- adâncime de încastrare: 110 mm
- clasa de protecție: II
- grad de protecție: IP30
- rezistență la impact: IK09
Tablou de distribuție
încastrat Hager
Avantaje
04:38
Tablou de distribuție univers
cu secțiune multimedia
Integrare inteligentă. Flexibilitate maximă. Eficiență sporită.
Tablourile de distribuție univers cu secțiune multimedia permit integrarea distribuției electrice și a curenților slabi într-o singură soluție, fiind ideale pentru spații rezidențiale și comerciale.
Configurația este adaptabilă în funcție de cerințe, oferind multiple opțiuni de echipare interioară.
Tablourile sunt livrate echipate cu barete rapide PE/N Hager quickconnect,
care reduc timpul de instalare cu până la 40%.

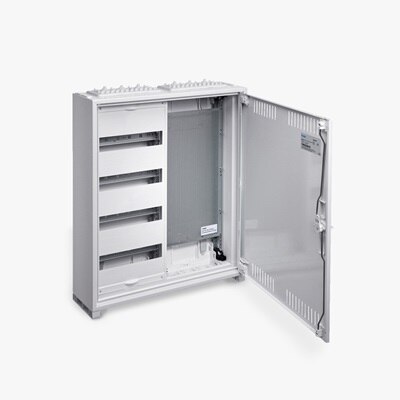

Tablou aparent secțiune multimedia
Cu 7 variante de compartimentare pentru montaj aparent, tablourile se adaptează ușor diferitelor situații de instalare, fără a necesita modificări ale peretelui. Toate tablourile sunt livrate standard cu ușă din tablă perforată și sunt echipate cu barete rapide PE/N Hager quickconnect.
Intrările de cablu sunt prevăzute în partea superioară și inferioară, cu plăci de
presetupe din cauciuc.

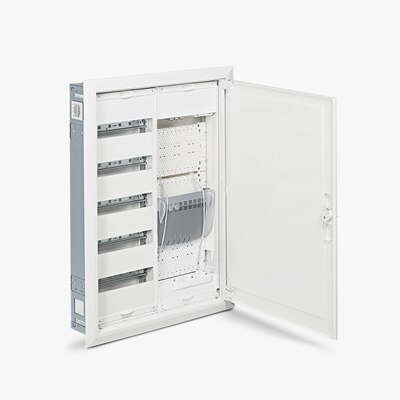

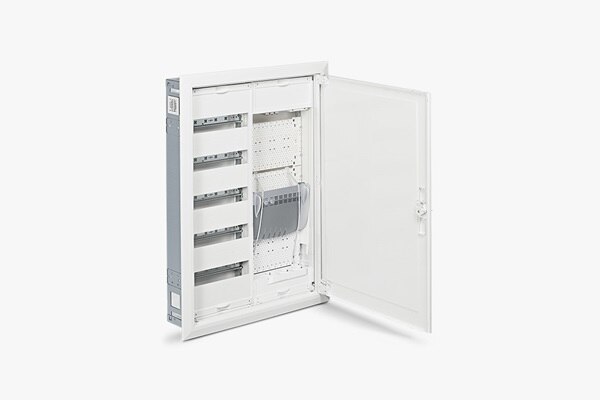

Tablou încastrat secțiune multimedia
Cu 2 variante de compartimentare montaj încastrat, tablourile se adaptează atât instalării în pereți de tip gips-carton, cât și în zidărie, precum și montajului parțial încastrat. Sunt potrivite pentru spații rezidențiale de mari dimensiuni sau zone cu trafic intens.
Toate tablourile sunt livrate standard cu ușă din tablă perforată.
