Soluções
com bornes desalinhados, P+N
Uma solução inteligente, concebida especialmente para a protecção da sua instalação.
Um sistema inovador que permite ganhar, não só tempo na instalação, mas também espaço no quadro eléctrico, sempre em segurança.
Mais vantagens
Para si
Um gama completa e inovadora que lhe permite ganhar tempo na instalação. Com esta solução é possível alimentar produtos monofásicos e trifásicos de uma só vez através dos pentes dedicados, no caso dos pentes KBN863X é também possível repicar a cabo, em simultâneo com o pente, no terminal do disjuntor.
Pente trifásico, KBN863x. O pente Hager, permite a repicagem directamente nos bornes dos produtos, quer seja a cabo ou com bornes de ligação de ponteira.
O cobre-bornes integrado evita o esquecimento do aperto dos parafusos do disjuntor ao bloco diferencial de 25 a 40A.

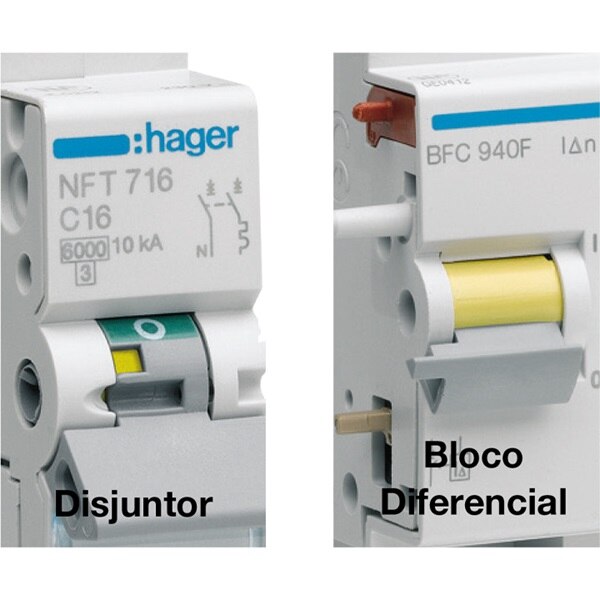

Manutenção facilitada. O disjuntor contém no manípulo um indicador de defeito com origem numa sobrecarga ou curto-circuito.
O pente de ligação 3P+N monta-se rapidamente sobre os blocos diferenciais de dupla saída e os disjuntores P+N.

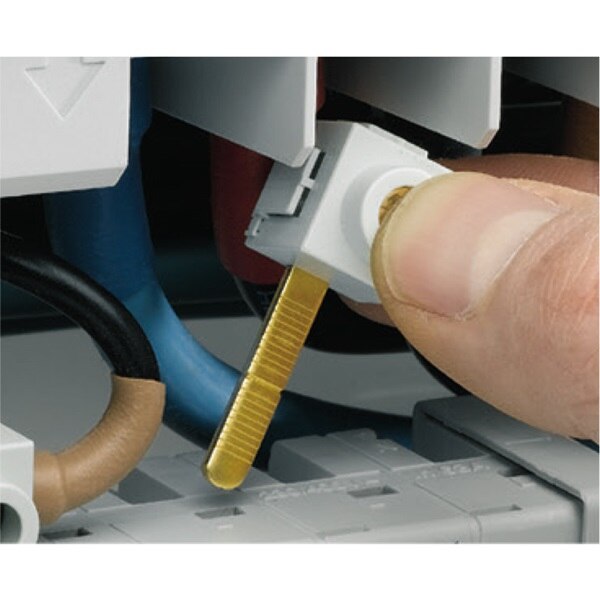

Os bornes de ligação encaixam directamente sobre o pente, originando um acabamento impecável.

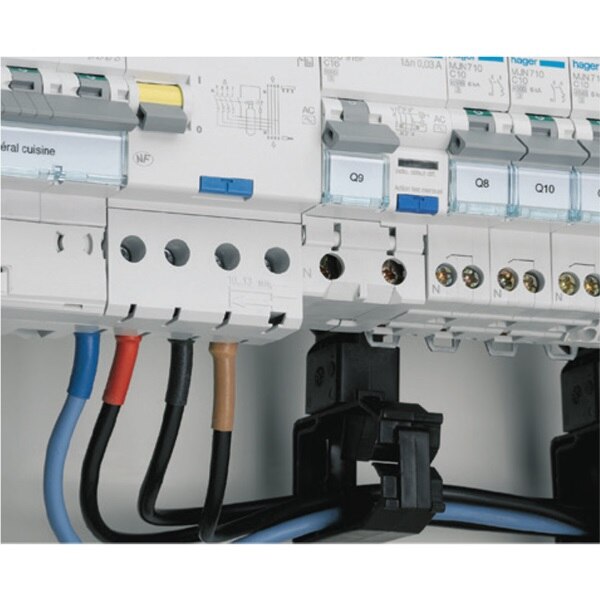

O bloco diferencial de dupla saída 3P+N de 40A, tem uma saída superior reservada ao pente 3P+N. Contém ainda uma saída suplementar em baixo para alimentar a cabo outra saída.
Os clips de fixação inferior e superior dos aparelhos, facilitam a desmontagem sobre a calha DIN. São facilmente acessíveis com qualquer tipo de chave de fenda.

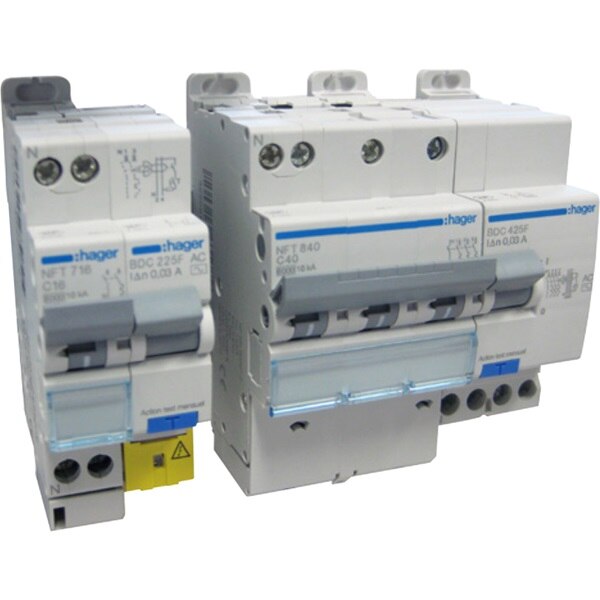

Os novos disjuntores diferenciais oferecem ao utilizador versatilidade e espaço no quadro eléctrico.
Vantagens para si:
- Gamas coerentes.
- Conforto e segurança da instalação.
- Ganho de tempo da instalação e módulos no quadro eléctrico.
- A realização impecável do quadro eléctrico.

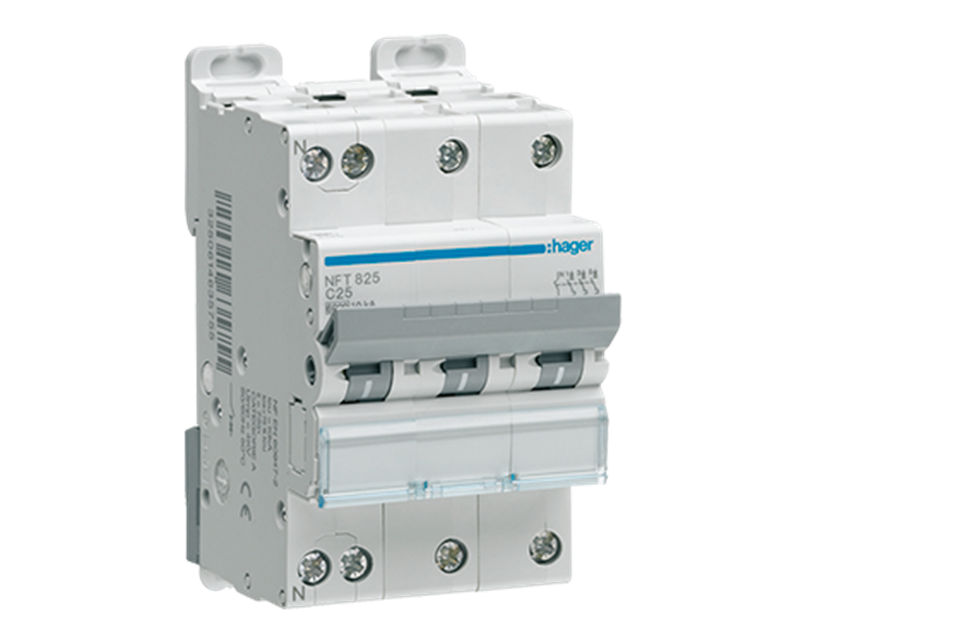

- Disjuntor diferencial, 3P+N até 40A, 6/10kA em 5 módulos.
Características técnicas:
- Seccionamento com corte plenamente aparente.
- Disjuntores com curva B, C e D.
- Poder de corte em conformidade com as normas EN 60 898-1 de 4,5 a 6kA e EN 60947-2 de 6 a 10kA.
Guia de escolha
1 P+N
4,5/6kA
1 a 40A
B - C
1 a 40A
B - C
1 P+N
6/10kA
1 a 40A
C - D
1 a 40A
C - D
3 P
6/10kA
6 a 40A
C - D
6 a 40A
C - D
3 P+N
6/10kA
6 a 40A
C - D
6 a 40A
C - D
1 P+N
25 a 63A
AC
10/30/100/300/500mA
AC
10/30/100/300/500mA
3 P+N
25 a 63A
AC
10/30/100/300/500mA
AC
10/30/100/300/500mA
1 P+N
25 a 63A
A/HI
30/300mA
A/HI
30/300mA
3 P+N
25 a 63A
A/HI
30/300mA
A/HI
30/300mA
1 P+N
4,5/6kA
6 a 16A
C - AC
10mA
6 a 16A
C - AC
10mA
1 P+N
6/10kA
10 a 16A
C - AC
10mA
10 a 16A
C - AC
10mA
1 P+N
AC - A/HI
30 - 300mA
instantâneos
30 - 300mA
instantâneos
3 P
AC - A/HI
30 - 300mA
instantâneos
30 - 300mA
instantâneos
3 P+N
AC - A/HI
30 - 300mA
instantâneos
30 - 300mA
instantâneos
1 P+N
63A
3 P+N
63A
3 P+N
63A
Bornes de ligação
Todas as características e vantagens neste documento.
