Disjuntor P630 LSnI 4P-4D 250A 50kA HMW251GR

Name: HMW251GR
Brand: Hager
SKU: HMW251GR20
Price: 1631.31 EUR

EAN

3250613244309

Quantidade

1 Uni.

Grupo

Preço

1 631,31 €

/ Uni. *

Acessórios
Características técnicas
Valor ambiental
Documentos
Mais produtos

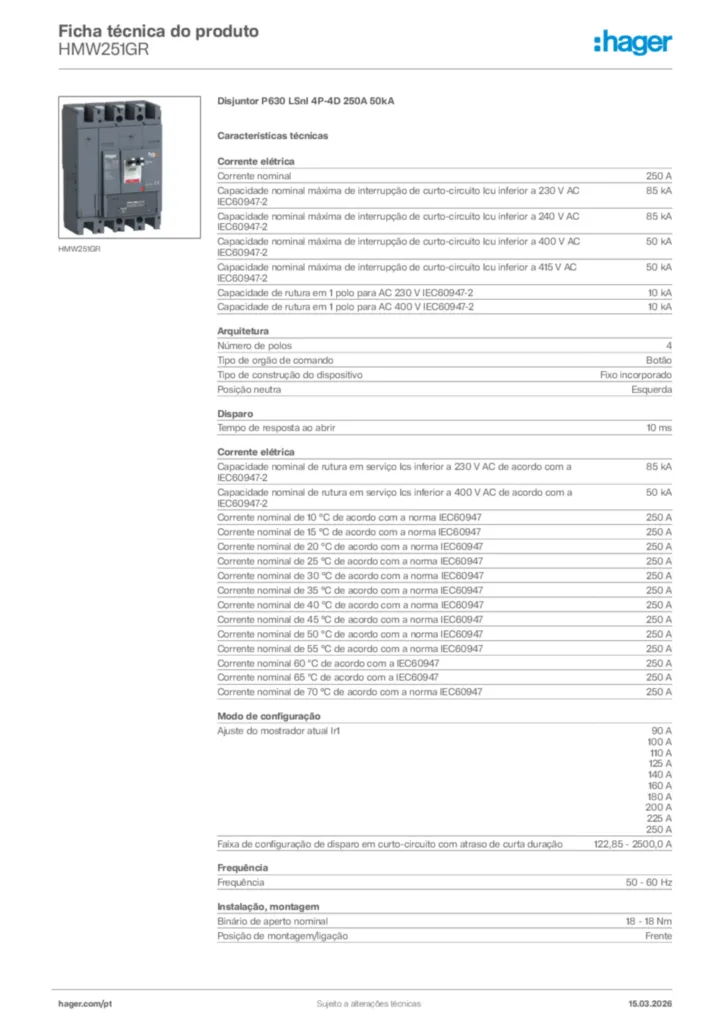

Descarregar ficha técnica

Complete seu sistema

Sob tensão da bobina 8 produtos disponíveis
Bloco diferencial tipo A para aparelho compacto 2 produtos disponíveis
Bloqueio das funções de bloqueio 7 produtos disponíveis
Adaptador de cabos de dados auxiliares 1 produtos disponíveis
Funções de ligação 4 produtos disponíveis
Disparador de tensão 5 produtos disponíveis

Características técnicas

Corrente nominal

250 A
Capacidade nominal máxima de interrupção de curto-circuito Icu inferior a 230 V AC IEC60947-2

85 kA
Capacidade nominal máxima de interrupção de curto-circuito Icu inferior a 240 V AC IEC60947-2

85 kA
Capacidade nominal máxima de interrupção de curto-circuito Icu inferior a 400 V AC IEC60947-2

50 kA
Capacidade nominal máxima de interrupção de curto-circuito Icu inferior a 415 V AC IEC60947-2

50 kA
Capacidade de rutura em 1 polo para AC 230 V IEC60947-2

10 kA
Capacidade de rutura em 1 polo para AC 400 V IEC60947-2

10 kA
Capacidade nominal de rutura em serviço Ics inferior a 230 V AC de acordo com a IEC60947-2

85 kA
Capacidade nominal de rutura em serviço Ics inferior a 400 V AC de acordo com a IEC60947-2

50 kA
Corrente nominal de 10 °C de acordo com a norma IEC60947

250 A
Corrente nominal de 15 °C de acordo com a norma IEC60947

250 A
Corrente nominal de 20 °C de acordo com a norma IEC60947

250 A
Corrente nominal de 25 °C de acordo com a norma IEC60947

250 A
Corrente nominal de 30 °C de acordo com a norma IEC60947

250 A
Corrente nominal de 35 °C de acordo com a norma IEC60947

250 A
Corrente nominal de 40 °C de acordo com a norma IEC60947

250 A
Corrente nominal de 45 °C de acordo com a norma IEC60947

250 A
Corrente nominal de 50 °C de acordo com a norma IEC60947

250 A
Corrente nominal de 55 °C de acordo com a norma IEC60947

250 A
Corrente nominal 60 ºC de acordo com a IEC60947

250 A
Corrente nominal 65 ºC de acordo com a IEC60947

250 A
Corrente nominal de 70 °C de acordo com a norma IEC60947

250 A

Número de polos

4
Tipo de orgão de comando

Botão
Tipo de construção do dispositivo

Fixo incorporado
Posição neutra

Esquerda

Tempo de resposta ao abrir

10 ms

Ajuste do mostrador atual Ir1

90 A, 100 A, 110 A, 125 A, 140 A, 160 A, 180 A, 200 A, 225 A, 250 A
Faixa de configuração de disparo em curto-circuito com atraso de curta duração

122,85 - 2500,0 A

Frequência

50 - 60 Hz

Binário de aperto nominal

18 - 18 Nm
Posição de montagem/ligação

Frente

Tensão nominal de resistência a impulsos Uimp

8000 V
Tensão nominal de isolamento Ui

800 V
Tensão nominal de funcionamento Ue

220 - 690 V

Relé

LSNI

Potência total dissipada em IN

36,8 W
Potência dissipada por polo

12,3 W

Número de contactos auxiliares como contacto de comutação

0
Número de contactos auxiliares como contacto normalmente fechado

0
Número de contactos auxiliares como contacto normalmente aberto

0

Índice de proteção IP

IP4X

Temperatura de funcionamento

-25 - 70 °C

Tipo de conector/ficha

Terminal

Material do cabo

Cobre

Altura

260 mm
Largura

185 mm
Profundidade

150 mm

Comando motorizado integrado

Não

Adequado para calha DIN

Não
Compatível com Dispositivo Diferencial Bloco Diferencial

Sim
Adequado para caixa de distribuição

Sim

Posição da fonte de alimentação

Bidirecional

Proteção contra sobrecarga de longa duração (ltd): atraso (tr)

5 s
Proteção de curta duração (std): corrente (lsd)

1,5, 2, 3, 4, 5, 6, 7, 8, 10
Proteção de curta duração (std): atraso (tsd)

100 ms
Proteção instantânea (li): coeficiente de ajuste do mostrador

1
