Główna aparatura łączeniowa

MCCB Wyłącznik mocy h1000 3P 50kA 800A LSI HNE800H

EAN

3250613349738

Liczba w opakowaniu

1 szt.

Grupa rabatowa

UTS

Cena

12333,00 zł

/ szt. *

Znajdź sprzedawcę

Akcesoria
Specyfikacja techniczna
Dokumentacja
Więcej produktów

Pobierz kartę produktu

Uzupełnij swój system

Wyzwalacz podnapięciowy 8 dostępne produkty
Osłona przyłączy 2 dostępne produkty
Napęd silnikowy 2 dostępne produkty
Napędy ręczne bezposrednie 2 dostępne produkty
Blokady i zamki 1 dostępne produkty
Wyzwalacz wzrostowy 10 dostępne produkty

Specyfikacja techniczna

Prąd znamionowy

800 A
Prąd znam. wyłączalny zwarc. graniczny Icu dla 230V AC wg PN-EN 60947-2

85 kA
Prąd znam. wyłączalny zwarc. graniczny Icu dla 240V AC wg PN-EN 60947-2

85 kA
Prąd znam. wyłączalny zwarc. graniczny Icu dla 400V AC wg PN-EN 60947-2

50 kA
Prąd znam. wyłączalny zwarc. graniczny Icu dla 415V AC wg PN-EN 60947-2

50 kA
Zdolność wyłączania 1P przy 230 V (EN 60947-2)

51 kA
Zdolność wyłączania 1P przy 400 V (EN 60947-2)

9 kA

Liczba biegunów

3
Element sterujący/obsługowy

Przełącznik
Typ konstrukcji urządzenia

Stacjonarny

Liczba modułów

12

Czas reakcji przy otwarciu

10 ms

AT_MagneticProtectionKnobSetting

2,5, 5, 10
AT_RangeMagneticAdjustment

4480 A, 5600 A, 7000 A, 8960 A, 9600 A, 9600 A, 9600 A
AT_ThermalProtectionKnobSetting

0,4, 0,5, 0,63, 0,9, 0,95, 1

Zakres nastawczy wyzwalacza zwarciowego zwłocznego

0 - 0 A

Częstotliwość

50 - 60 Hz

Nominalny moment dokręcania

65 - 65 Nm
Pozycja montażu/połączenia

Od frontu

Znamionowe napięcie udarowe Uimp

8000 V
Napięcie znamionowe izolacji Ui

800 V
Napięcie znamionowe łączeniowe Ue (AC)

220 - 690 V

Jednostka wyzwalania

LSI

Czas wyzwalania wyzwalacza magnetycznego

100 - 200 ms

Całkowite straty mocy dla prądu znamionowego

153,60 W
Straty mocy na biegun dla prądu znamionowego

51,20 W

Wytrzymałość elektryczna (liczba cykli)

1000
Wytrzymałość mechaniczna (liczba cykli)

4000

Liczba styków pomocniczych przełącznych

0
Liczba styków pomocniczych rozwiernych

0
Liczba styków pomocniczych zwiernych

0

Klasa ochrony przed wnikaniem (IP)

IP4X

Zakres temperatur pracy

-25 - 70 °C

Przekrój poprzeczny przewodu elastycznego

2x 240 mm²
Przekrój poprzeczny przewodu sztywnego

2x 240 mm²
Typ złącza/wtyku

Zaciski

Wbudowany napęd silnikowy

Nie

Pasuje do szyn DIN

Nie

Pozycja zasilania

Dwukierunkowy

Pobierz

Obraz produktu

Zdjęcie produktu HNE800H

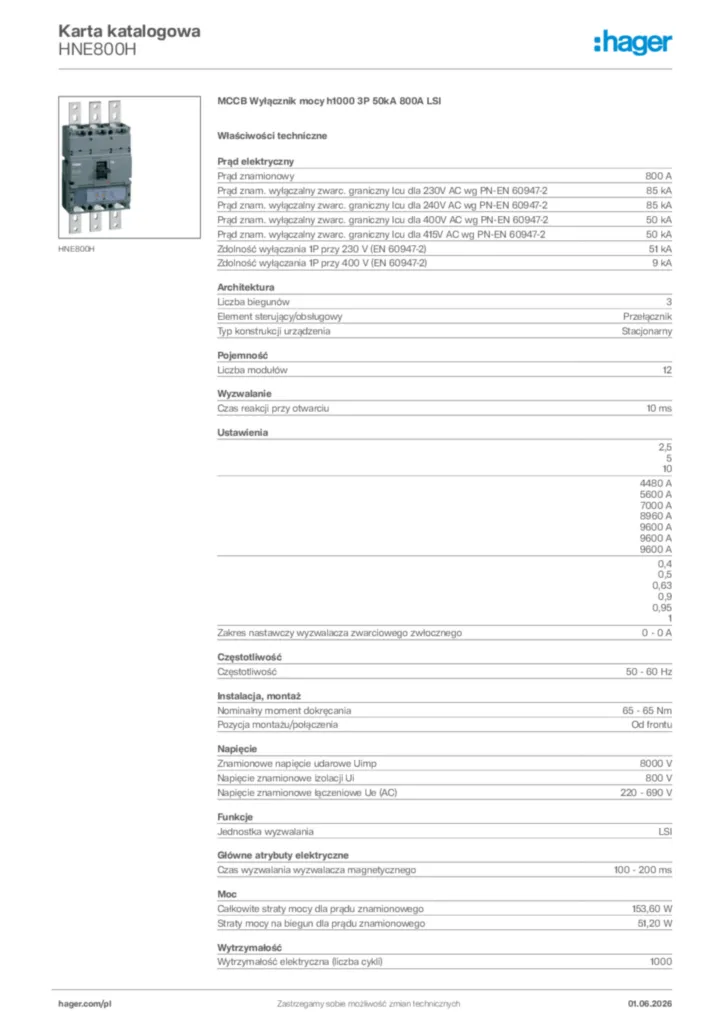

Product datasheet

Hager Dane katalogowe produktu HNE800H

MCCB Wyłącznik mocy h1000 3P 50kA 800A LSI

PDF
Instrukcja montażu

Instrukcja montażu International 2021-06-16

PDF

7,89 MB
Dane techniczne - Deklaracja zgodności

Declaration

Dane techniczne - Deklaracja zgodności International 2022-06-23

PDF

311,82 kB

MCCB Wyłączniki mocy, wielkość h1000, LSI, In = 630 ÷ 800A; HEE…H, HNE…H

PDF

185,36 kB

Więcej materiałów

*Zastrzega się możliwość wprowadzenia zmian cenowych oraz technicznych w dowolnym momencie. Podane ceny nie zawierają podatku VAT
