MCCB Wyłącznik mocy h1000 3P 50kA 630A LSI HNE630H

Name: HNE630H
Brand: Hager
SKU: HNE630H1
Price: 15619 PLN

EAN

3250613350048

Liczba w opakowaniu

1 szt.

Grupa rabatowa

APA

Cena

15619,00 zł

/ szt. *

Akcesoria
Specyfikacja techniczna
Wartość dla środowiska
Dokumentacja
Więcej produktów

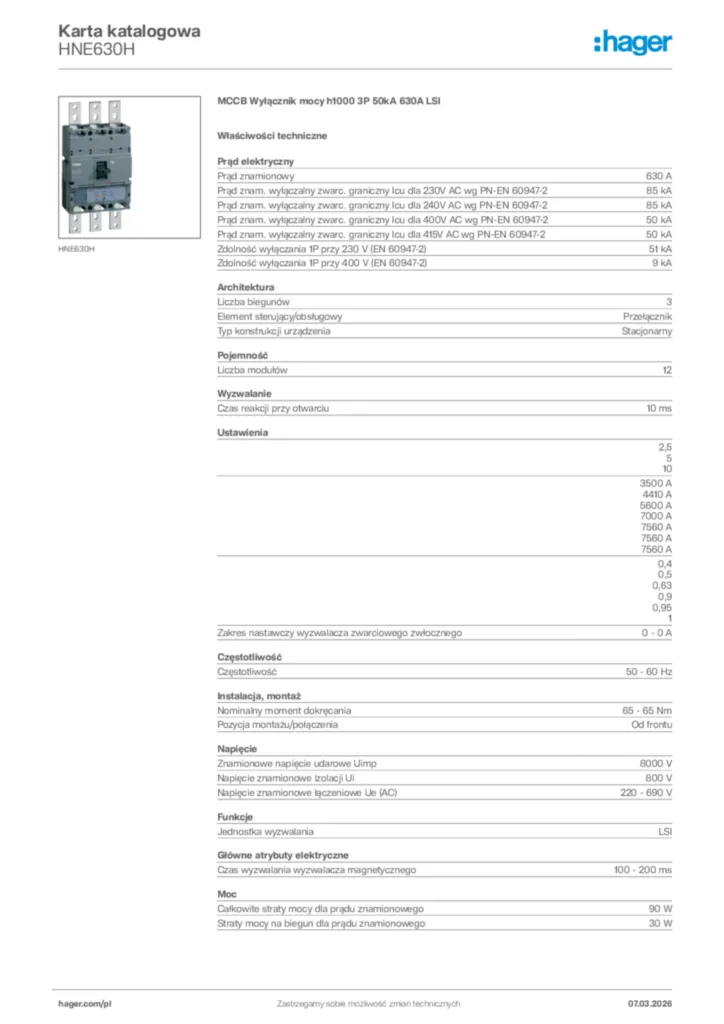

Pobierz kartę produktu

Uzupełnij swój system

Akcesoria opcjonalne

Przewód blokujący elektrycznej 2 dostępne produkty
Wyzwalacz wzrostowy 10 dostępne produkty
Styki pomocnicze i sygnalizacyjne 4 dostępne produkty
Blokady dźwigni 1 dostępne produkty
Wyzwalacz podnapięciowy 8 dostępne produkty
Zobacz więcej 10 dostępne inne produkty

Specyfikacja techniczna

Prąd znamionowy

630 A
Prąd znam. wyłączalny zwarc. graniczny Icu dla 230V AC wg PN-EN 60947-2

85 kA
Prąd znam. wyłączalny zwarc. graniczny Icu dla 240V AC wg PN-EN 60947-2

85 kA
Prąd znam. wyłączalny zwarc. graniczny Icu dla 400V AC wg PN-EN 60947-2

50 kA
Prąd znam. wyłączalny zwarc. graniczny Icu dla 415V AC wg PN-EN 60947-2

50 kA
Zdolność wyłączania 1P przy 230 V (EN 60947-2)

51 kA
Zdolność wyłączania 1P przy 400 V (EN 60947-2)

9 kA

Liczba biegunów

3
Element sterujący/obsługowy

Przełącznik
Typ konstrukcji urządzenia

Stacjonarny

Liczba modułów

12

Czas reakcji przy otwarciu

10 ms

AT_MagneticProtectionKnobSetting

2,5, 5, 10
AT_RangeMagneticAdjustment

3500 A, 4410 A, 5600 A, 7000 A, 7560 A, 7560 A, 7560 A
AT_ThermalProtectionKnobSetting

0,4, 0,5, 0,63, 0,9, 0,95, 1

Zakres nastawczy wyzwalacza zwarciowego zwłocznego

0 - 0 A

Częstotliwość

50 - 60 Hz

Nominalny moment dokręcania

65 - 65 Nm
Pozycja montażu/połączenia

Od frontu

Znamionowe napięcie udarowe Uimp

8000 V
Napięcie znamionowe izolacji Ui

800 V
Napięcie znamionowe łączeniowe Ue (AC)

220 - 690 V

Jednostka wyzwalania

LSI

Czas wyzwalania wyzwalacza magnetycznego

100 - 200 ms

Całkowite straty mocy dla prądu znamionowego

90 W
Straty mocy na biegun dla prądu znamionowego

30 W

Wytrzymałość elektryczna (liczba cykli)

1000
Wytrzymałość mechaniczna (liczba cykli)

4000

Liczba styków pomocniczych przełącznych

0
Liczba styków pomocniczych rozwiernych

0
Liczba styków pomocniczych zwiernych

0

Klasa ochrony przed wnikaniem (IP)

IP4X

Zakres temperatur pracy

-25 - 70 °C

Przekrój poprzeczny przewodu elastycznego

2x 240 mm²
Przekrój poprzeczny przewodu sztywnego

2x 240 mm²
Typ złącza/wtyku

Zaciski

Wbudowany napęd silnikowy

Nie

Pasuje do szyn DIN

Nie

Pozycja zasilania

Dwukierunkowy
