MCCB Wyłącznik mocy h3+ P250 4P 250A 50kA Energy HMT251NR

Name: HMT251NR
Brand: Hager
SKU: HMT251NR20
Price: 9177 PLN

EAN

3250613141868

Liczba w opakowaniu

1 szt.

Grupa rabatowa

APA

Cena

9177,00 zł

/ szt. *

Akcesoria
Specyfikacja techniczna
Wartość dla środowiska
Dokumentacja
Więcej produktów

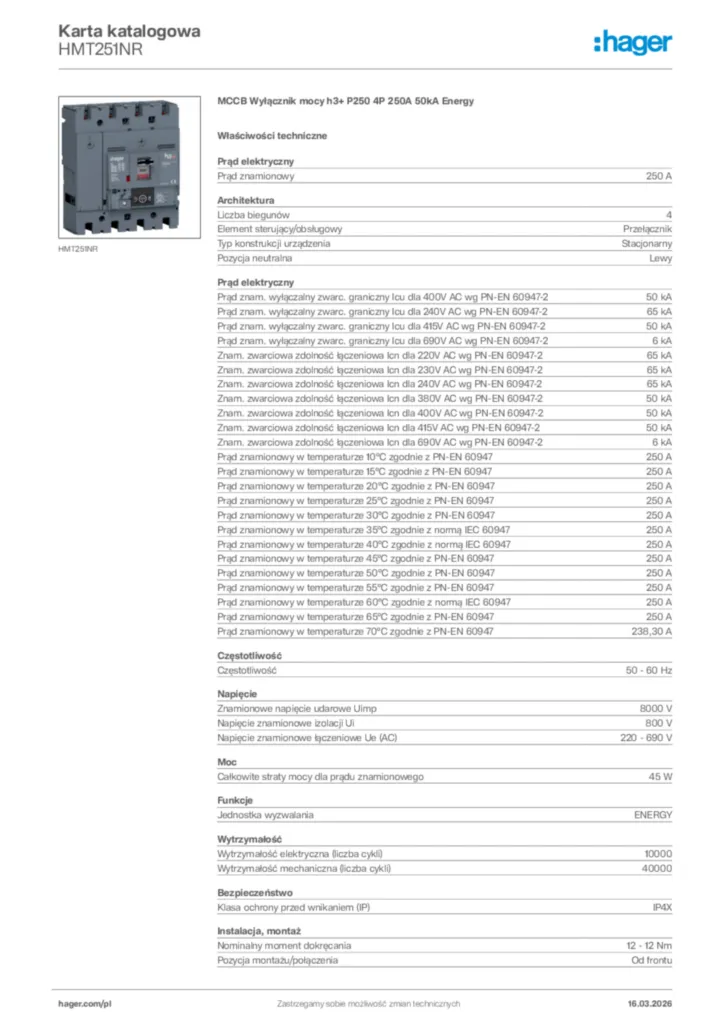

Pobierz kartę produktu

Uzupełnij swój system

Akcesoria opcjonalne

Blok różnicowoprądowy MCCB typ A 1 dostępne produkty
Przewody komunikacyjne 9 dostępne produkty
Moduły komunikacyjne 1 dostępne produkty
Akcesoria elektryczne 1 dostępne produkty
Zasilacz DC 1 dostępne produkty
Zobacz więcej 56 dostępne inne produkty

Specyfikacja techniczna

Prąd znamionowy

250 A
Prąd znam. wyłączalny zwarc. graniczny Icu dla 400V AC wg PN-EN 60947-2

50 kA
Prąd znam. wyłączalny zwarc. graniczny Icu dla 240V AC wg PN-EN 60947-2

65 kA
Prąd znam. wyłączalny zwarc. graniczny Icu dla 415V AC wg PN-EN 60947-2

50 kA
Prąd znam. wyłączalny zwarc. graniczny Icu dla 690V AC wg PN-EN 60947-2

6 kA
Znam. zwarciowa zdolność łączeniowa Icn dla 220V AC wg PN-EN 60947-2

65 kA
Znam. zwarciowa zdolność łączeniowa Icn dla 230V AC wg PN-EN 60947-2

65 kA
Znam. zwarciowa zdolność łączeniowa Icn dla 240V AC wg PN-EN 60947-2

65 kA
Znam. zwarciowa zdolność łączeniowa Icn dla 380V AC wg PN-EN 60947-2

50 kA
Znam. zwarciowa zdolność łączeniowa Icn dla 400V AC wg PN-EN 60947-2

50 kA
Znam. zwarciowa zdolność łączeniowa Icn dla 415V AC wg PN-EN 60947-2

50 kA
Znam. zwarciowa zdolność łączeniowa Icn dla 690V AC wg PN-EN 60947-2

6 kA
Prąd znamionowy w temperaturze 10°C zgodnie z PN-EN 60947

250 A
Prąd znamionowy w temperaturze 15°C zgodnie z PN-EN 60947

250 A
Prąd znamionowy w temperaturze 20°C zgodnie z PN-EN 60947

250 A
Prąd znamionowy w temperaturze 25°C zgodnie z PN-EN 60947

250 A
Prąd znamionowy w temperaturze 30°C zgodnie z PN-EN 60947

250 A
Prąd znamionowy w temperaturze 35°C zgodnie z normą IEC 60947

250 A
Prąd znamionowy w temperaturze 40°C zgodnie z normą IEC 60947

250 A
Prąd znamionowy w temperaturze 45°C zgodnie z PN-EN 60947

250 A
Prąd znamionowy w temperaturze 50°C zgodnie z PN-EN 60947

250 A
Prąd znamionowy w temperaturze 55°C zgodnie z PN-EN 60947

250 A
Prąd znamionowy w temperaturze 60°C zgodnie z normą IEC 60947

250 A
Prąd znamionowy w temperaturze 65°C zgodnie z PN-EN 60947

250 A
Prąd znamionowy w temperaturze 70°C zgodnie z PN-EN 60947

238,30 A

Liczba biegunów

4
Element sterujący/obsługowy

Przełącznik
Typ konstrukcji urządzenia

Stacjonarny
Pozycja neutralna

Lewy

Częstotliwość

50 - 60 Hz

Znamionowe napięcie udarowe Uimp

8000 V
Napięcie znamionowe izolacji Ui

800 V
Napięcie znamionowe łączeniowe Ue (AC)

220 - 690 V

Jednostka wyzwalania

ENERGY

Całkowite straty mocy dla prądu znamionowego

45 W

Wytrzymałość elektryczna (liczba cykli)

10000
Wytrzymałość mechaniczna (liczba cykli)

40000

Klasa ochrony przed wnikaniem (IP)

IP4X

Nominalny moment dokręcania

12 - 12 Nm
Pozycja montażu/połączenia

Od frontu

Przekrój poprzeczny przewodu elastycznego

35 - 150 mm²
Przekrój poprzeczny przewodu sztywnego

35 - 185 mm²

Z mechanizmem ryglującym

Tak

Materiał kabla

Miedź, Aluminium

Kompatybilny z blokiem różnicowoprądowym

Tak
Pasuje do szyn DIN

Nie
Nadaje się do szafy rozdzielczej

Tak

Wysokość

165 mm
Szerokość

140 mm
Głębokość

97 mm

Zakres nastawczy wyzwalacza zwarciowego zwłocznego

150 - 2500 A

Zabezpieczenie przeciążeniowe zwłoczne (ltd): opóźnienie (tr)

0,5 s, 1,5 s, 2,5 s, 5 s, 7,5 s, 9 s, 10 s, 12 s, 14 s, 16 s
Zabezpieczenie krótkozwłoczne (std): prąd (Isd)

1,5, 2, 2,5, 3, 3,5, 4, 4,5, 5, 5,5, 6, 6,5, 7, 7,5, 8, 8,5, 9, 9,5, 10
Zabezpieczenie krótkozwłoczne (std): czas opóźnienia (tsd)

50 ms, 100 ms, 200 ms, 300 ms, 400 ms
Zabezpieczenie bezzwłoczne (li): współczynnik ustawienia zegara

3, 3,5, 4, 4,5, 5, 5,5, 6, 6,5, 7, 7,5, 8, 8,5, 9, 9,5, 10, 10,5, 11
