HEE971H - Wyłącznik mocy h1000 4P 70kA 1000A LSI
HEE971H - Wyłącznik mocy h1000 4P 70kA 1000A LSI

Wyłącznik mocy h1000 4P 70kA 1000A LSI HEE971H

EAN
3250613349806
Liczba w opakowaniu
1 szt.
Grupa rabatowa
UTS
21918,00 zł
/ szt. *

Specyfikacja techniczna

Konstrukcja
  • Liczba biegunów
    4 P
  • Układ biegunów
    4P4D N:0/50/100%
Funkcje
  • Urządzenie kompletne z jednostką zabez­pie­czającą
    Tak
  • Jednostka wyzwalania
    LSI
  • Zintegro­wana ochrona przed dozie­mie­niem
    Nie
Konfi­guracja
  • Liczba modułów
    16
Charak­terystyka elek­tryczna
  • Napięcie znamio­nowe łącze­niowe Ue (AC)
    220 / 690 V
  • Często­tliwość
    50/60 Hz
Napięcie
  • Znamio­nowe napięcie izolacji Ui
    800 V
  • Znamio­nowe napięcie udarowe wytrzymywane Uimp
    8 kV
  • Z wyzwalaczem podna­pię­ciowym
    Nie
Prąd
  • Prąd znamio­nowy In
    1000 A
  • Zdol­ność wyłączania 690V (NF EN 60947-2)
    20 kA
  • Nastawa wyzwalcza termicz­nego
    0.4 / 0.5 / 0.63 / 0.8 / 0.9 / 0.95 / 1
  • Prąd nastawy termicznej prze­wodu neutral­nego
    0 / 0.5 / 1 In
  • Zdol­ność wyłączania 1P przy 230 V (EN 60947-2).
    60 kA
  • Zdol­ność wyłączania 1P przy 400 V (EN 60947-2).
    9 kA
  • Prąd znamio­nowy wyłączalny zwar­ciowy roboczy Ics
    71 %
  • Prąd znamio­nowy wyłączalny zwar­ciowy graniczny Icu dla ETIM (PN-EN 60947-2)
    100 kA
  • Zdol­ność wyłączania 240V (NF EN 60947-2)
    100 kA
  • Zdol­ność wyłączania 400V (NF EN 60947-2)
    70 kA
  • Zdol­ność wyłączania 415V (NF EN 60947-2)
    70 kA
  • Zdol­ność wyłączania 440V (NF EN 60947-2)
    65 kA
Współ­czynnik korek­cyjny prądu
  • Współ­czynnik korek­cyjny prądu znam. dla 2 aparatów zain­stalowanych obok siebie
    1
  • Współ­czynnik korek­cyjny prądu znam. dla 3 aparatów zain­stalowanych obok siebie
    1
  • Współ­czynnik kor. prądu znam. dla 4 lub 5 aparatów zain­stalowanych obok siebie
    1
  • Współ­czynnik kor. prądu znam. dla 6 aparatów zain­stalowanych obok siebie
    1
Moc
  • Całko­wite straty mocy dla prądu znamio­nowego
    186 W
  • Straty mocy na biegun dla prądu znamio­nowego
    62 W
Zadzia­łanie
  • Tryb wyzwalania
    LSI
  • Nastawa czasu wyzwalania członu termicz­nego
    5 / 10 / 11 / 16 / 21 ms
  • Czas reakcji przy otwie­raniu
    10 ms
Parametry elek­tryczne
  • Nastawa czasu wyzwalania członu magnetycz­nego
    100 do 200 ms
Wytrzyma­łość
  • Wytrzyma­łość elek­tryczna (liczba cykli)
    1000
  • Wytrzyma­łość mechaniczna (liczba cykli)
    4000
Instalacja / Montaż
  • Montaż na szynie TS z opcjonalnym adap­terem
    Nie
Podłączenie
  • Prze­krój prze­wodu elastycz­nego (linka) w zacisku
    2x240mm²
  • Prze­krój prze­wodu sztyw­nego (drut) w zacisku
    2x240mm²
  • Połączenie
    połączenie z przodu
Ustawienia
  • Zakres regulacji magnetycznej
    5600 / 7000 / 8820 / 10000 / 10000 / 10000 / 10000 A
  • Nastawa wyzwalacza elek­tro­ma­gnetycz­nego
    2.5 / 5 / 8
  • Typ ustawiania In lub Ith
    IrTh
Wypo­sażenie
  • Liczba dodat­ko­wych styków NC
    0
  • Liczba dodat­ko­wych styków NO
    0
  • Liczba dodat­ko­wych styków prze­łączających
    0
  • Opcjonalny napęd silnikowy
    Tak
Norma
  • Norma
    IEC 60947-2
  • Dyrek­tywa euro­pejska WEEE
    dotyczy
Warunki użyt­ko­wania
  • Temperatura robocza
    -25…70 °C
  • Temperatura prze­chowywania­/tran­sportu
    -35…70 °C

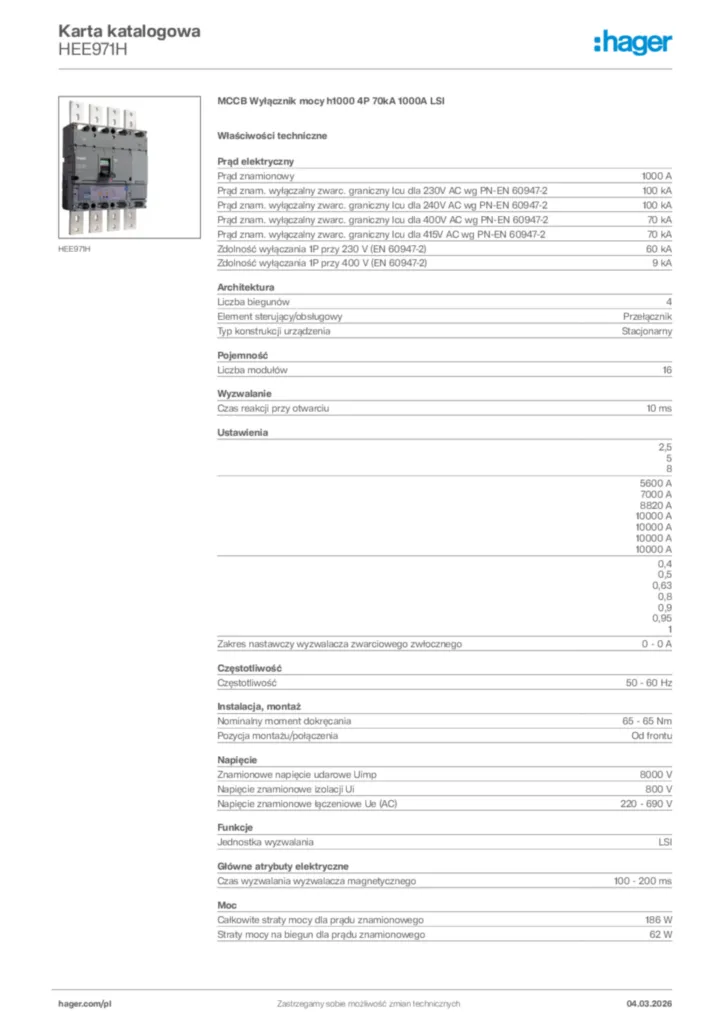

Pobierz
