RCCB Wyłącznik różnicowoprądowy 3P+N 25A/30mA Typ A QuickConnect CDS425D

Name: CDS425D
Brand: Hager
SKU: CDS425D1
Price: 379 PLN

EAN

3250611610854

Liczba w opakowaniu

1 szt.

Grupa rabatowa

APA

Dopasowane narzędzia

Aplikacja Hager Ready

Cena

379,00 zł

/ szt. *

Znajdź sprzedawcę

Akcesoria
Specyfikacja techniczna
Wartość dla środowiska
Dokumentacja
Więcej produktów

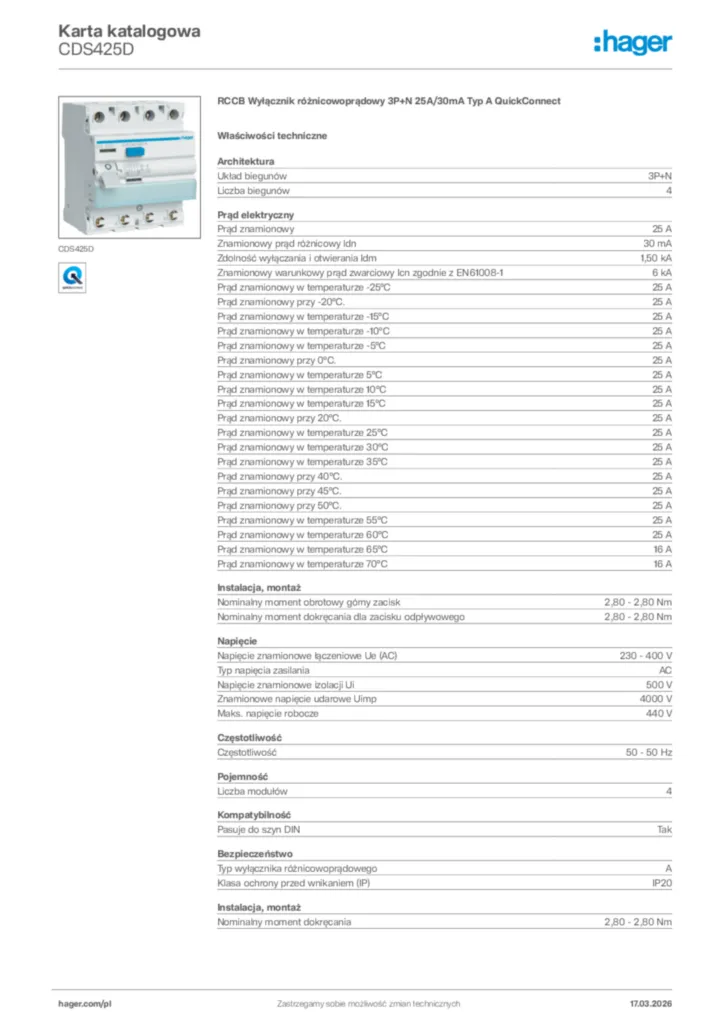

Pobierz kartę produktu

Uzupełnij swój system

Blokady i zamki 1 dostępne produkty
Akcesoria mechaniczne 1 dostępne produkty
Wyzwalacz podnapięciowy 1 dostępne produkty
Wyzwalacz wzrostowy 2 dostępne produkty
Zwalnianie zbyt niskiego napięcia i zbyt wysokiego napięcia 1 dostępne produkty
Osłona przyłączy 1 dostępne produkty

Specyfikacja techniczna

Układ biegunów

3P+N

Prąd znamionowy

25 A
Znamionowy prąd różnicowy ldn

30 mA
Zdolność wyłączania i otwierania Idm

1,50 kA
Znamionowy warunkowy prąd zwarciowy Icn zgodnie z EN61008-1

6 kA
Prąd znamionowy w temperaturze -25°C

25 A
Prąd znamionowy przy -20°C.

25 A
Prąd znamionowy w temperaturze -15°C

25 A
Prąd znamionowy w temperaturze -10°C

25 A
Prąd znamionowy w temperaturze -5°C

25 A
Prąd znamionowy przy 0°C.

25 A
Prąd znamionowy w temperaturze 5°C

25 A
Prąd znamionowy w temperaturze 10°C

25 A
Prąd znamionowy w temperaturze 15°C

25 A
Prąd znamionowy przy 20°C.

25 A
Prąd znamionowy w temperaturze 25°C

25 A
Prąd znamionowy w temperaturze 30°C

25 A
Prąd znamionowy w temperaturze 35°C

25 A
Prąd znamionowy przy 40°C.

25 A
Prąd znamionowy przy 45°C.

25 A
Prąd znamionowy przy 50°C.

25 A
Prąd znamionowy w temperaturze 55°C

25 A
Prąd znamionowy w temperaturze 60°C

25 A
Prąd znamionowy w temperaturze 65°C

16 A
Prąd znamionowy w temperaturze 70°C

16 A

Nominalny moment obrotowy górny zacisk

2,80 - 2,80 Nm
Nominalny moment dokręcania dla zacisku odpływowego

2,80 - 2,80 Nm
Nominalny moment dokręcania

2,80 - 2,80 Nm

Napięcie znamionowe łączeniowe Ue (AC)

230 - 400 V
Typ napięcia zasilania

AC
Napięcie znamionowe izolacji Ui

500 V
Znamionowe napięcie udarowe Uimp

4000 V
Maks. napięcie robocze

440 V

Częstotliwość

50 - 50 Hz

Liczba modułów

4

Pasuje do szyn DIN

Tak

Typ wyłącznika różnicowoprądowego

A
Klasa ochrony przed wnikaniem (IP)

IP20

Przekrój wejścia i wyjścia ze śrubami, dla przewodów litych

1 - 25 mm²
Przekrój poprzeczny wejścia i wyjścia ze śrubami dla przewodów elastycznych

1 - 16 mm²
Przekrój poprzeczny przewodu elastycznego

16 mm²
Przekrój poprzeczny przewodu sztywnego

25 mm²

Całkowite straty mocy dla prądu znamionowego

4,50 W

Maks. Wysokość n.p.m.

2000 m

Wytrzymałość elektryczna (liczba cykli)

2000
Wytrzymałość mechaniczna (liczba cykli)

4000

Typ połączenia

quickconnect
Wyrównanie poziomu zacisków górnych aparatu modułowego

Wyrównany zacisk
Wyrównanie dolnego połączenia dla urządzeń modułowych

Wyrównany zacisk

Wysokość

83 mm
Szerokość

70 mm
Głębokość

70 mm
