Hoofdapparatuur

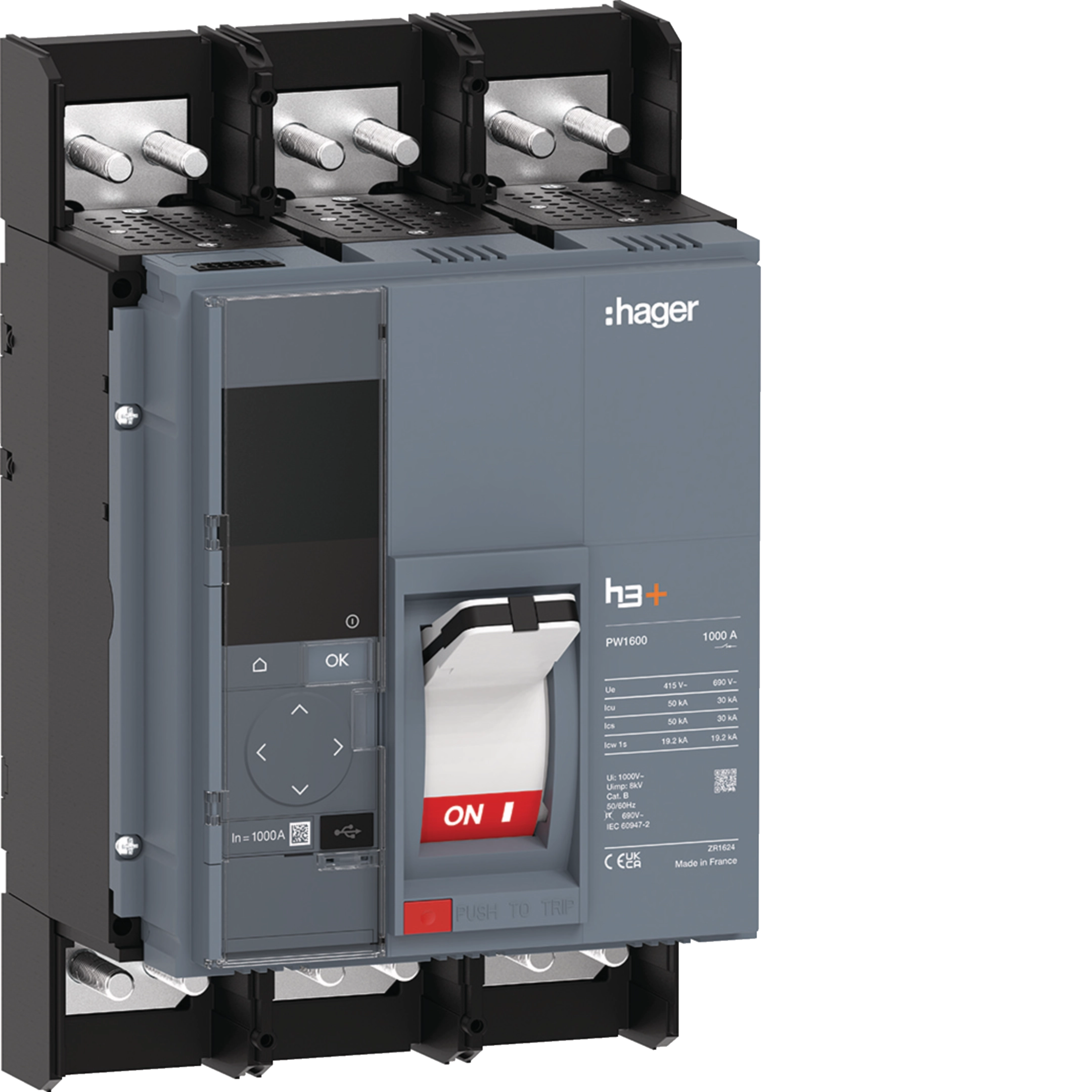

Hoofdautom PW1600 LSI En. 3P 1000A 50kA HMQ970NR

Name: HMQ970NR
Brand: Hager
SKU: HMQ970NR86

EAN-nummer

3250613251260

Verpakking

1 Stuk

Vind verdeler

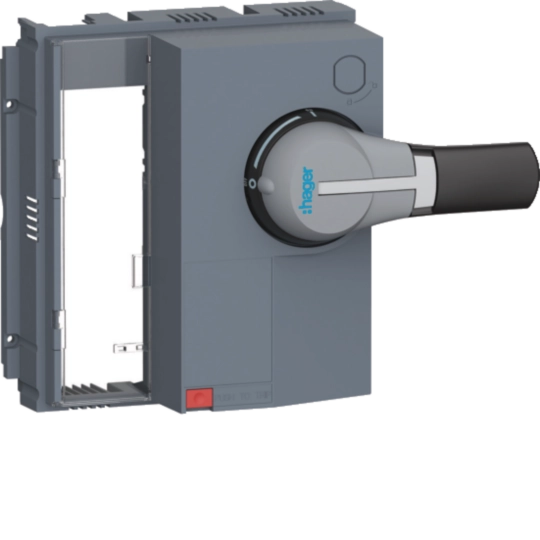

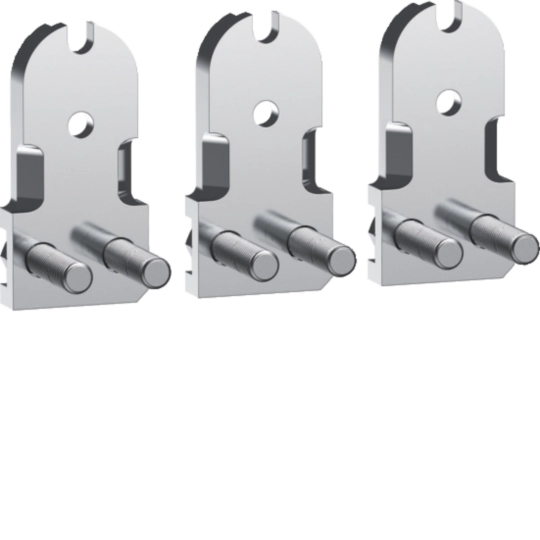

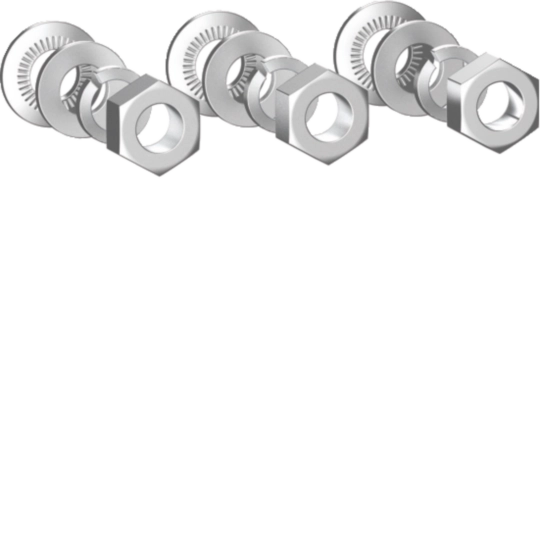

Toebehoren
Technische eigenschappen
Milieudocumenten
Downloads
Meer producten

Kies uw toebehoren uit de lijst hiernaast

Uitschakelspoel 5 producten beschikbaar
Elektrische toebehoren voor laagspanningscomponenten 3 producten beschikbaar

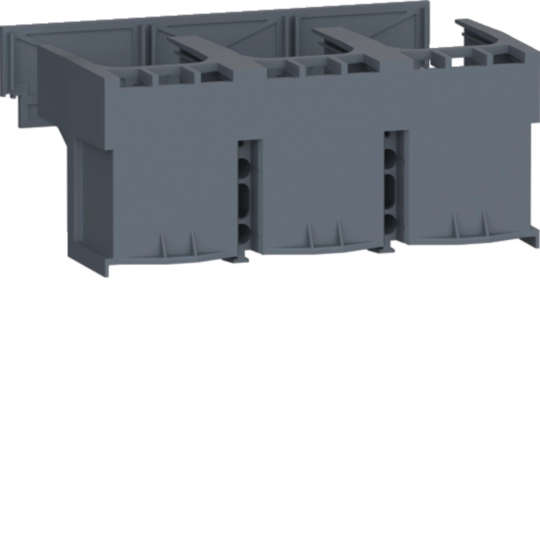

Afschermkap 1 producten beschikbaar

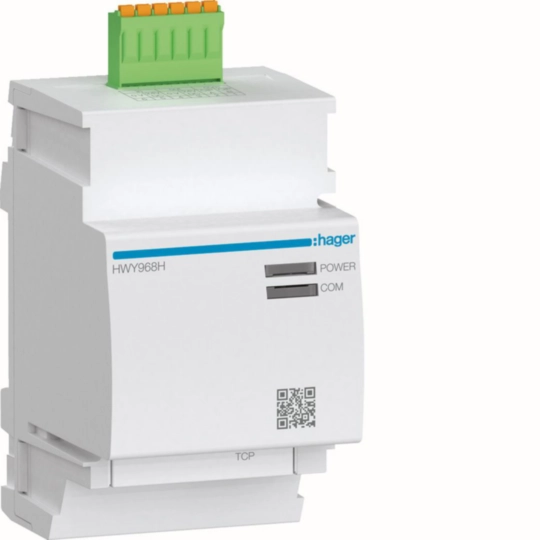

Communicatiemodulen 2 producten beschikbaar
Toebehoren 4 producten beschikbaar
Positieschakelaars 1 producten beschikbaar

Technische eigenschappen

Nominale stroom

1000 A
Nominaal afschakelvermogen Icu bij 400 V AC IEC60947-2

50 kA
Nominaal afschakelvermogen Icu bij 240 V AC IEC60947-2

50 kA
Nominaal afschakelvermogen Icu bij 415 VAC IEC60947-2

50 kA
Nominaal afschakelvermogen Icu bij 690 V AC IEC60947-2

30 kA
Nominaal kortsluitafschakelvermogen Ics bij 220 VAC volgens IEC60947-2

50 kA
Nominaal kortsluitafschakelvermogen Ics bij 230 VAC volgens IEC60947-2

50 kA
Nominaal kortsluitafschakelvermogen Ics bij 240 VAC volgens IEC60947-2

50 kA
Nominaal kortsluitafschakelvermogen Ics bij 380 V AC volgens IEC60947-2

50 kA
Nominaal kortsluitafschakelvermogen Ics bij 400 V AC volgens IEC60947-2

50 kA
Nominaal kortsluitafschakelvermogen Ics bij 415 V AC volgens IEC60947-2

50 kA
Nominaal kortsluitafschakelvermogen Ics bij 690 V AC volgens IEC60947-2

30 kA
Nominale stroom 10°C volgens IEC60947

1000 A
Nominale stroom 15°C volgens IEC60947

1000 A
Nominale stroom 20°C volgens IEC60947

1000 A
Nominale stroom 25°C volgens IEC60947

1000 A
Nominale stroom 30°C volgens IEC60947

1000 A
Nominale stroom 35°C volgens IEC60947

1000 A
Nominale stroom 40°C volgens IEC60947

1000 A
Nominale stroom 45°C volgens IEC60947

1000 A
Nominale stroom 50 °C volgens IEC60947

1000 A
Nominale stroom 55°C volgens IEC60947

1000 A
Nominale stroom 60°C volgens IEC60947

1000 A
Nominale stroom 65°C volgens IEC60947

1000 A
Nominale stroom 70°C volgens IEC60947

1000 A

Aantal polen

3
Bedieningselement

Knevel
Apparaattype

Vaste inbouw

Frequentie

50 - 60 Hz

Nominale stoothoudspanning Uimp

8 kV
Nominale isolatiespanning Ui

1000 V
Nominale spanning Ue

220 - 690 V

Afschakelaar

Sentinel Energy LSIG

‌Totaal vermogensverlies onder IN

47,2 W

Elektrische levensduur in aantal cycli

4000
Maximale aantal mechanische schakelingen

20000

Nominaal aandraaimoment

50-50 NM
Montage/aansluitpositie

Vooraan

Beschermingsgraad IP

IP20

Vergrendelbaar

Ja

Materiaal kabel

Koper, Aluminium

Compatibel met aardlekelement

Nee
Geschikt voor DIN-rail

Nee

Hoogte

330 mm
Breedte

210 mm
Diepte

198 mm

Type connector/stekker

Boutverbinding

Langdurige overbelastingsbeveiliging (ltd): vertraging (tr)

0,5 s, 1 s, 1,5 s, 2 s, 2,5 s, 3 s, 3,5 s, 4 s, 4,5 s, 5 s, 5,5 s, 6 s, 6,5 s, 7 s, 7,5 s, 8 s, 8,5 s, 9 s, 9,5 s, 10 s, 10,5 s, 11 s, 11,5 s, 12 s, 12,5 s, 13 s, 13,5 s, 14 s, 14,5 s, 15 s, 15,5 s, 16 s, 16,5 s, 17 s, 17,5 s, 18 s, 18,5 s, 19 s, 19,5 s, 20 s, 20,5 s, 21 s, 21,5 s, 22 s, 22,5 s, 23 s, 23,5 s, 24 s, 24,5 s, 25 s
Kortstondige beveiliging (std): vertraging (tsd)

50 ms, 100 ms, 150 ms, 200 ms, 250 ms, 300 ms, 350 ms, 400 ms, 450 ms, 500 ms, 550 ms, 600 ms
Directe beveiliging (lg): instellingscoëfficiënt

1,5, 2, 2,5, 3, 3,5, 4, 4,5, 5, 5,5, 6, 6,5, 7, 7,5, 8, 8,5, 9, 9,5, 10, 10,5, 11, 11,5, 12, 12,5, 13, 13,5, 14, 14,5, 15

Milieudocumenten

We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.

RoHS conform Ja
