Interruttore automatico magnetotermico con potere d'interruzione pari a 25 kA secondo CEI EN 60947-2 (Icu), tensione (Un) 400 V a 50-60 Hz. L'interruttore è adatto all'installazione in impianti del terziario e industriali, atto a proteggere l'impianto da correnti di sovraccarico e cortocircuito. Il dispositivo è dotato di 4 poli protetti, curva di intervento D, corrente nominale (In) pari a 16 A e presenta un ingombro uguale a 4 moduli DIN.

EAN

3250614646515

Hager

Confezione

1 pezzo

Interruttori automatici magnetotermici e solo magnetici

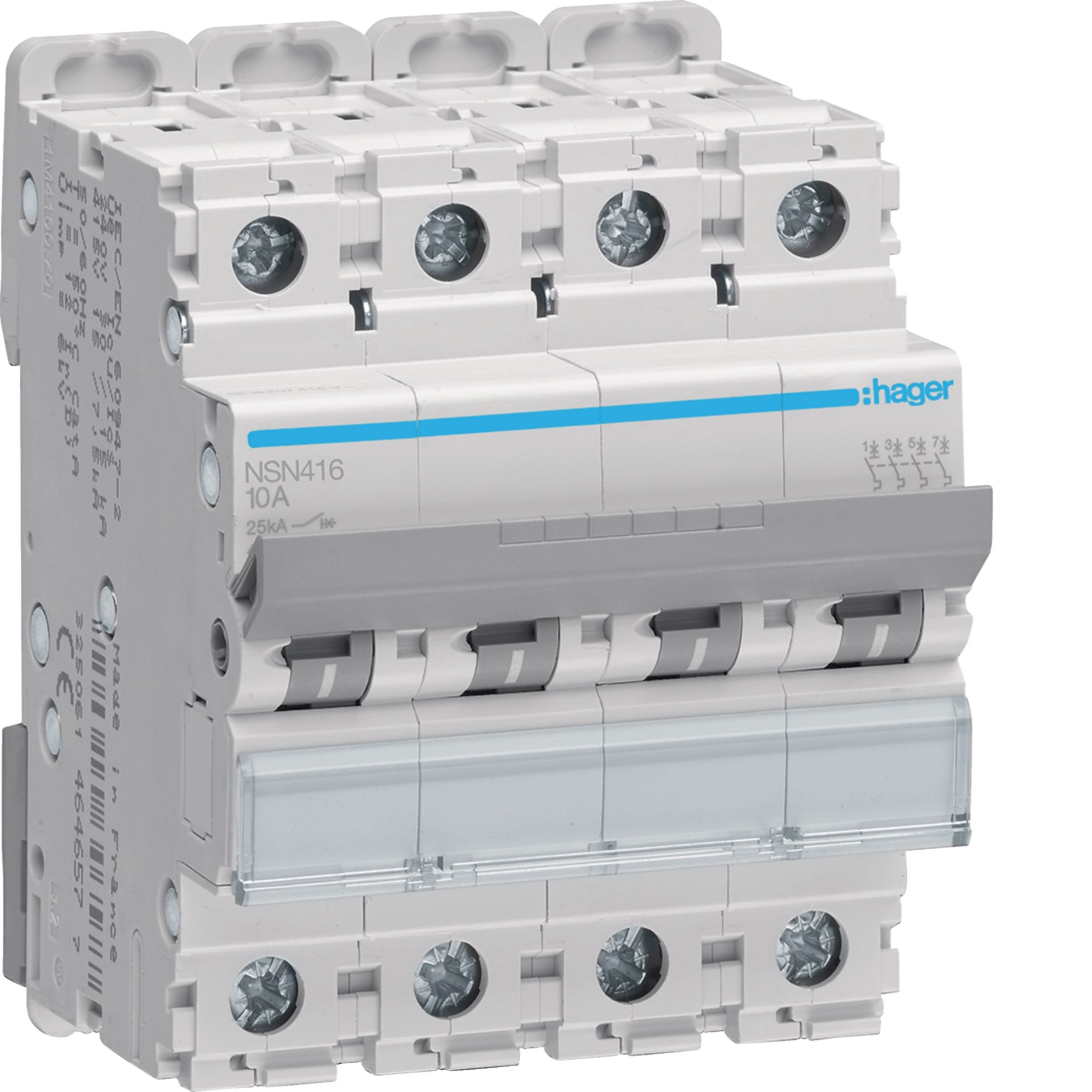

Interruttore automatico magnetotermico 25kA 4P curva D 16A 4M NSN416

Name: NSN416
Brand: Hager
SKU: NSN4163
Price: 196.24 EUR

Prezzo

196,24 €

/ pezzo *

Accessori
Proprietà tecniche
Valore ambientale
Documenti
Più prodotti

Scarica la scheda tecnica

Completa il tuo sistema

Blocco differenziale tipo AC 3 accessori disponibili
Coperchio/striscia di protezione per barra di fase 1 accessori disponibili
Blocco differenziale tipo A-HI 4 accessori disponibili
Blocco differenziale tipo A 3 accessori disponibili
Blocco differenziale tipo AC/A-SEL 6 accessori disponibili
Barra di fase 1 accessori disponibili

Proprietà tecniche

Corrente nominale

16 A
Potere di interruzione di servizio Ics a 230 V AC secondo IEC 60947-2

15 kA
Potere di interruz. estremo in cortocircuito Icu a 230 V AC secondo IEC 60947-2

50 kA
Potere di interruz. estremo in cortocircuito Icu a 400 V AC come da IEC 60947-2

25 kA

Numero di poli

4P
Curva

D

Numero di moduli

4

Coppia di serraggio nominale terminale superiore

2,80 - 2,80 Nm
Coppia di serraggio nominale terminale inferiore

2,80 - 2,80 Nm
Coppia di serraggio nominale

2,80 - 2,80 Nm
Tipo di collegamento inferiore per dispositivi modulari

Biconnect
Tipo di collegamento superiore per dispositivi modulari

Terminale a vite
Possibilità di montaggio a 360°

SÌ

Tensione nominale d'impiego CA

415 - 415 V
‌Tipo di tensione di alimentazione

AC
Tensione di isolamento nominale Ui

500 V
Tensione nominale di tenuta d'impulso Uimp

6000 V

Frequenza

50 - 60 Hz

Sezione morsetti di ingresso e uscita con viti, per conduttori rigidi

1 - 35 mm²
Sezione morsetti di ingresso e uscita con viti, per conduttori flessibili

1 - 25 mm²
Sezione di morsetti in ingresso con viti per conduttori flessibili

1 - 25 mm²
Sezione morsetti con viti, per conduttori rigidi

1 - 35 mm²

Classe di protezione dall'ingresso (IP)

IP20

Grado di inquinam./IEC 60664/IEC 60947-2

2
Protezione dall'umidità dell'aria

Per tutti i climi
Temperatura d’esercizio

-25 - 70 °C

Potenza dissipata totale

11,08 W

Durata elettrica e numero di cicli

4000
Numero di manovre

20000

Tipo di connessione

Terminale a vite
Allineamento superiore per dispositivi modulari

Terminali allineati
Allineamento inferiore per dispositivi modulari

Terminali allineati

Altezza

83 mm
Larghezza

70 mm
Profondità

70 mm

Valore ambientale

Ci impegniamo a migliorare le nostre prestazioni ambientali riducendo la nostra impronta ecologica e agendo al tempo stesso come facilitatore della sostenibilità per i nostri clienti.

Conformità ROHS Sì
