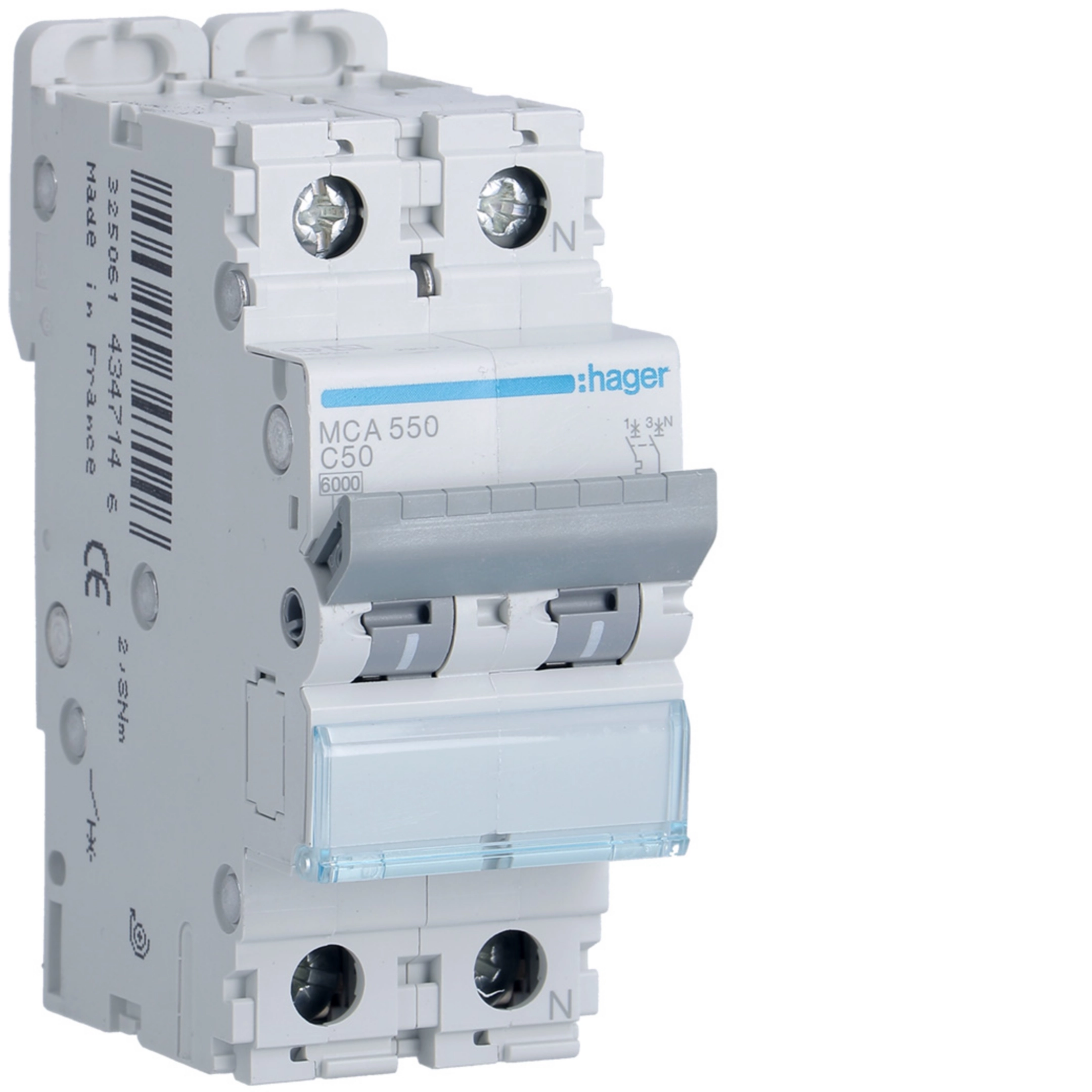

Interruttore automatico magnetotermico con potere d'interruzione pari a 6000 A secondo CEI EN 60898-1 (Icn) e pari a 10 kA secondo CEI EN 60947-2 (Icu), tensione (Un) 230 V a 50-60 Hz. L'interruttore è adatto all'installazione in impianti civili e del terziario, atto a proteggere l'impianto da correnti di sovraccarico e cortocircuito. Il dispositivo è dotato di 1 polo protetto + neutro,curva di intervento C, corrente nominale (In) pari a 50 A e presenta un ingombro uguale a 2 moduli DIN.

EAN

3250614347146

Marca

Hager

Confezione

6 Pezzi

Interruttori automatici magnetotermici e solo magnetici

Interruttore automatico magnetotermico 6000A 10kA 1P+N curva C 50A 2M MCA550

Name: MCA550
Brand: Hager
SKU: MCA5507
Price: 85.63 EUR

Prezzo

85,63 €

/ pezzo *

Trova un distributore

Accessori
Proprietà tecniche
Valore ambientale
Documenti
Più prodotti

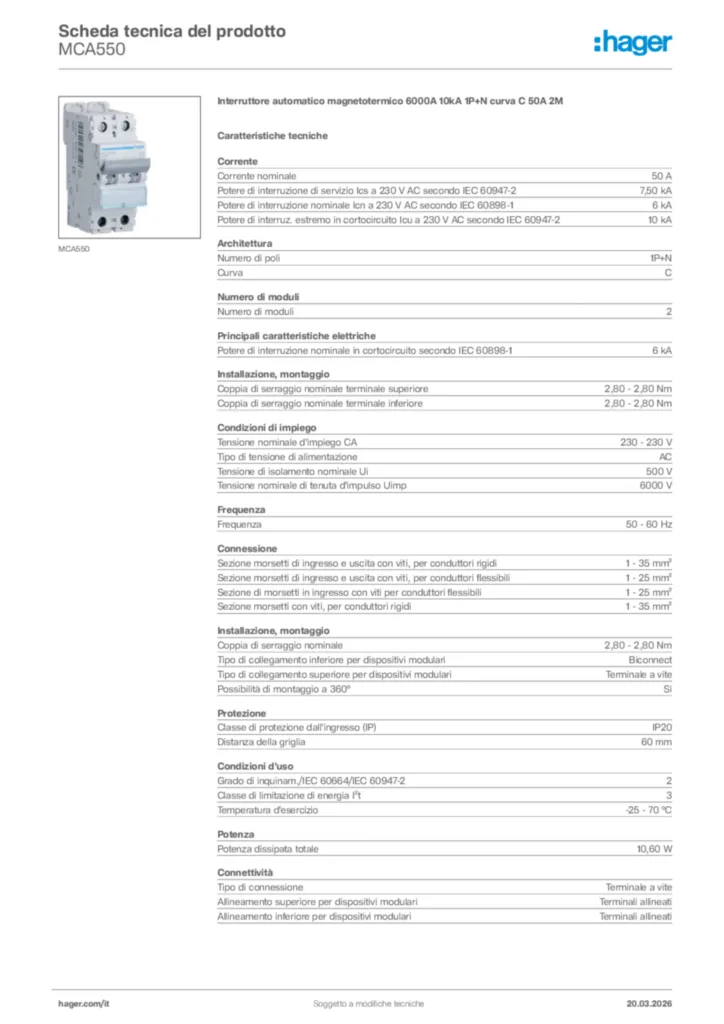

Scarica la scheda tecnica

Completa il tuo sistema

Blocco differenziale tipo AC 3 accessori disponibili
Coperchio/striscia di protezione per barra di fase 2 accessori disponibili
Blocco differenziale tipo AC/A-SEL 4 accessori disponibili
Blocco differenziale tipo A-HI 4 accessori disponibili
Barra di fase 1 accessori disponibili
Blocco differenziale tipo A 3 accessori disponibili

Proprietà tecniche

Corrente nominale

50 A
Potere di interruzione di servizio Ics a 230 V AC secondo IEC 60947-2

7,50 kA
Potere di interruzione nominale Icn a 230 V AC secondo IEC 60898-1

6 kA
Potere di interruzione estremo di cortocircuito Icu secondo IEC 60947-2

10 kA
Corrente nominale a -15 °C

62,64 A
Corrente nominale a -10 °C

61,37 A
Corrente nominale a -5 °C

60,15 A
Corrente nominale a 0°C

58,92 A
Corrente nominale a 5 °C

57,69 A
Corrente nominale a 10 °C

56,47 A
Corrente nominale a 15 °C

55,26 A
Corrente nominale a 20°C

54,05 A
Corrente nominale a 25 °C

52,84 A
Corrente nominale a 30 °C

50 A
Corrente nominale a 35 °C

49,40 A
Corrente nominale a 40°C

48,22 A
Corrente nominale a 45°C

46,72 A
Corrente nominale a 50°C

46,96 A
Corrente nominale a 55 °C

42,77 A
Corrente nominale a 60 °C

40,33 A
Corrente nominale a 65 °C

37,57 A
Corrente nominale a 70 °C

34,49 A
Potere di interruzione di servizio Ics AC secondo IEC 60947-2

75 %
Potere di interruzione di servizio Ics AC secondo IEC 60898-1

6 kA

Numero di poli

1P+N
Curva

C

Numero di moduli

2

Potere di interruzione nominale in cortocircuito secondo IEC 60898-1

6 kA

Coppia di serraggio nominale terminale superiore

2,80 - 2,80 Nm
Coppia di serraggio nominale terminale inferiore

2,80 - 2,80 Nm
Coppia di serraggio nominale

2,80 - 2,80 Nm
Tipo di collegamento inferiore per dispositivi modulari

Biconnect
Tipo di collegamento superiore per dispositivi modulari

Terminale a vite
Possibilità di montaggio a 360°

SÌ

Tensione nominale d'impiego CA

230 - 230 V
‌Tipo di tensione di alimentazione

AC
Tensione di isolamento nominale Ui

500 V
Tensione nominale di tenuta d'impulso Uimp

6000 V

Frequenza

50 - 60 Hz

Sezione morsetti di ingresso e uscita con viti, per cavi rigidi

1 - 35 mm²
Sezione morsetti di ingresso e uscita con viti, per cavi flessibili

1 - 25 mm²
Sezione di morsetti in ingresso con viti per conduttori flessibili

1 - 25 mm²
Sezione morsetti con viti, per conduttori rigidi

1 - 35 mm²

Classe di protezione dall'ingresso (IP)

IP20
Distanza della griglia

60 mm

Grado di inquinam./IEC 60664/IEC 60947-2

2
Classe di limitazione di energia I²t

3
Temperatura d’esercizio

-25 - 70 °C

Potenza dissipata totale

10,60 W

Tipo di connessione

Terminale a vite
Allineamento superiore per dispositivi modulari

Terminali allineati
Allineamento inferiore per dispositivi modulari

Terminali allineati

Altezza

83 mm
Larghezza

17,50 mm
Profondità

70 mm

Valore ambientale

Ci impegniamo a migliorare le nostre prestazioni ambientali riducendo la nostra impronta ecologica e agendo al tempo stesso come facilitatore della sostenibilità per i nostri clienti.

Conformità ROHS Sì
