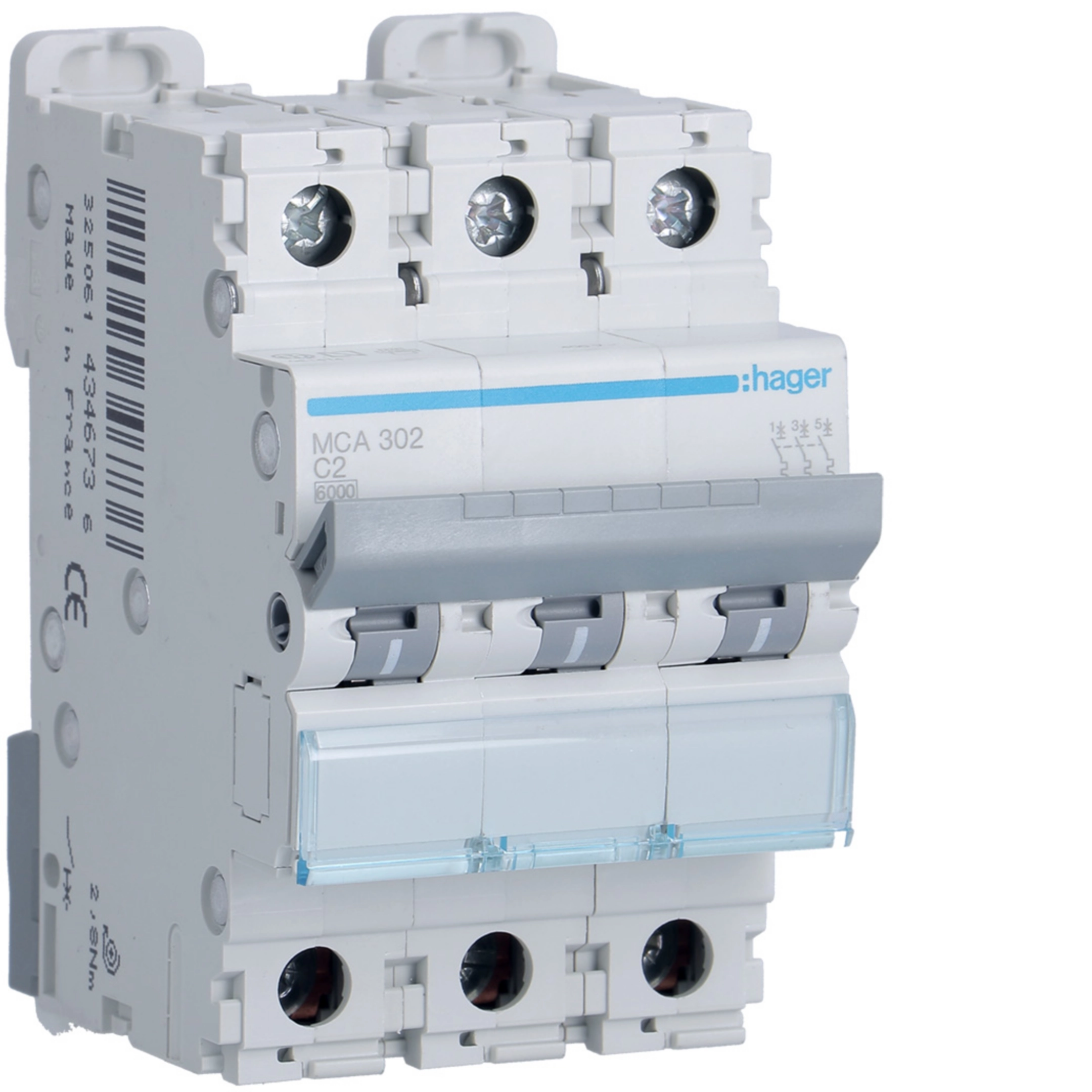

Interruttore Automatico Magnetotermico 3 Poli 2 A 6 Ka Curva C 3 M. Din MCA302
EAN
3250614346736
Marca
Hager
Confezione
4 Pezzi
Accedi per creare un elenco di prodotti
Devi accedere al tuo account myHager per creare elenchi di prodotti
Prodotto fuori produzione: contattare il proprio grossista di materiale elettrico per la disponibilità
Completa il tuo sistema
Accessori associati
-
Barra di fase 1 accessori disponibili -
Blocco differenziale tipo AC 2 accessori disponibili -
Blocco differenziale tipo A-HI 1 accessori disponibili -
Blocco differenziale tipo A 2 accessori disponibili -
Coperchio/striscia di protezione per barra di fase 1 accessori disponibili -
Blocco contatti ausiliari 2 accessori disponibili
Completa il tuo sistema
-
KDN363B
barretta di cablaggio a forcella 3P 63A 1mt
193,07 € / pezzo*
-
BF326N
Blocco differenziale 3P ≤25A tipo AC 300mA 2M
128,11 € / pezzo* -
BD326NBlocco differenziale 3P ≤25A tipo AC 30mA 2M
201,14 € / pezzo*
-
BQ363N
Blocco differenziale 3P ≤63A tipo A-HI selettivo 300mA 3M
250,96 € / pezzo*
-
BF325N
Blocco differenziale 3P ≤25A tipo A 300mA 3M
176,50 € / pezzo* -
BD325NBlocco differenziale 3P ≤25A tipo A 30mA 3M
211,80 € / pezzo*
-
KZN023
10 chiusure laterali per KDN263B - KDN363B
1,04 € / pezzo*
-
MZ202
Contatto ausiliario + segnalazione guasto 6A 230V 1-2 moduli DIN
45,58 € / pezzo* -
MZ201Contatto ausiliario 1NA+1NC 6A 230V 1-2 moduli DIN
30,83 € / pezzo*
-
MZN175Mostrina di blocco
17,57 € / pezzo*
-
MZ206Bobina minima tensione 230V in corrente alternata 1 modulo DIN
73,10 € / pezzo* -
MZ205Bobina minima tensione 48V in corrente continua 1 modulo DIN
73,10 € / pezzo*
-
MZ212Bobina massima tensione 230V in corrente alternata 1 modulo DIN
111,84 € / pezzo*
-
LZ060Intercalare di dissipazione 0.5 moduli DIN
6,53 € / pezzo*
-
MZN120Calotte corpimorsetti per interruttori modulari 1 modulo DIN
12,82 € / pezzo*
Proprietà tecniche
Corrente
-
Corrente nominale2 A
-
Potere di interruzione di servizio Ics a 230 V AC secondo IEC 60947-215 kA
-
Potere di interruzione nominale Icn a 230 V AC secondo IEC 60898-16 kA
-
Potere di interruz. estremo in cortocircuito Icu a 230 V AC secondo IEC 60947-210 kA
-
Potere di interruz. estremo in cortocircuito Icu a 400 V AC come da IEC 60947-210 kA
Architettura
-
Numero di poli3P
-
CurvaC
Numero di moduli
-
Numero di moduli3
Installazione, montaggio
-
Coppia di serraggio nominale terminale superiore2,80 - 2,80 Nm
-
Coppia di serraggio nominale terminale inferiore2,80 - 2,80 Nm
-
Coppia di serraggio nominale2,80 - 2,80 Nm
-
Tipo di collegamento inferiore per dispositivi modulariBiconnect
-
Tipo di collegamento superiore per dispositivi modulariTerminale a vite
-
Possibilità di montaggio a 360°SÌ
Principali caratteristiche elettriche
-
Potere di interruzione nominale in cortocircuito secondo IEC 60898-16 kA
Condizioni di impiego
-
Tensione nominale d'impiego CA415 - 415 V
-
Tipo di tensione di alimentazioneAC
-
Tensione di isolamento nominale Ui500 V
-
Tensione nominale di tenuta d'impulso Uimp6000 V
Frequenza
-
Frequenza50 - 60 Hz
Connessione
-
Sezione morsetti di ingresso e uscita con viti, per conduttori rigidi1 - 35 mm²
-
Sezione morsetti di ingresso e uscita con viti, per conduttori flessibili1 - 25 mm²
-
Sezione di morsetti in ingresso con viti per conduttori flessibili1 - 25 mm²
-
Sezione morsetti con viti, per conduttori rigidi1 - 35 mm²
-
Sezione conduttore flessibile1 - 25 mm²
-
Sezione conduttore rigido1 - 35 mm²
Protezione
-
Classe di protezione dall'ingresso (IP)IP20
-
Distanza della griglia60 mm
Condizioni d'uso
-
Grado di inquinam./IEC 60664/IEC 60947-23
-
Classe di limitazione di energia I²t3
-
Protezione dall'umidità dell'ariaPer tutti i climi
-
Temperatura d’esercizio-25 - 70 °C
Potenza
-
Potenza dissipata totale6,16 W
Connettività
-
Tipo di connessioneTerminale a vite
-
Allineamento superiore per dispositivi modulariTerminali allineati
-
Allineamento inferiore per dispositivi modulariTerminali allineati
Serie
-
Altezza83 mm
-
Larghezza52,50 mm
-
Profondità70 mm
Documenti
-
Immagine prodotto
-
Product datasheet

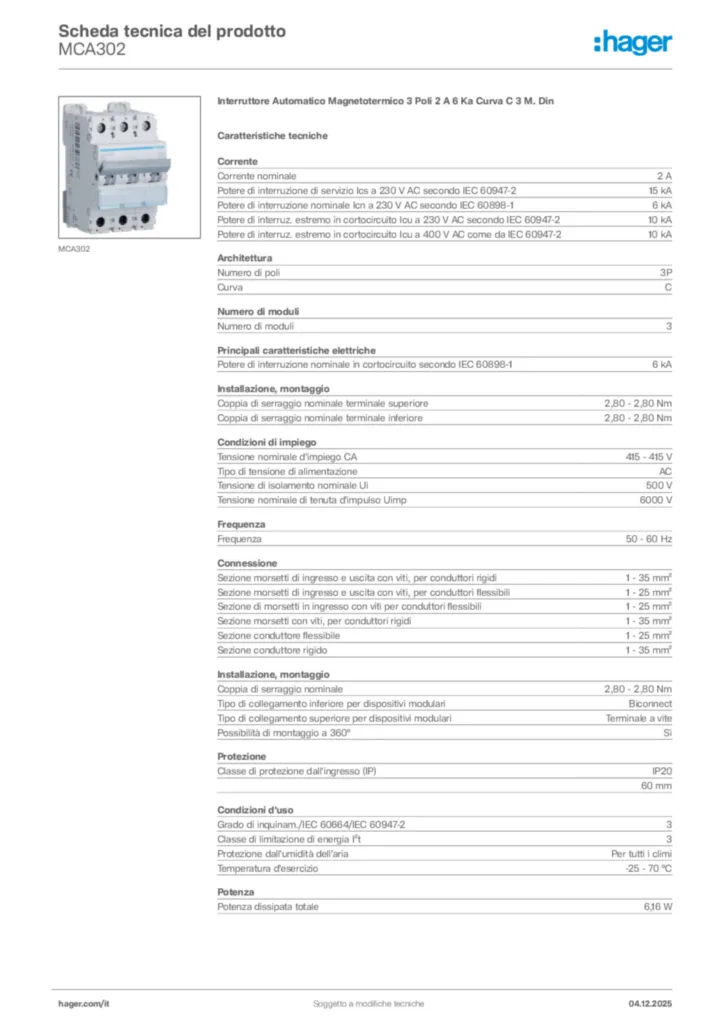

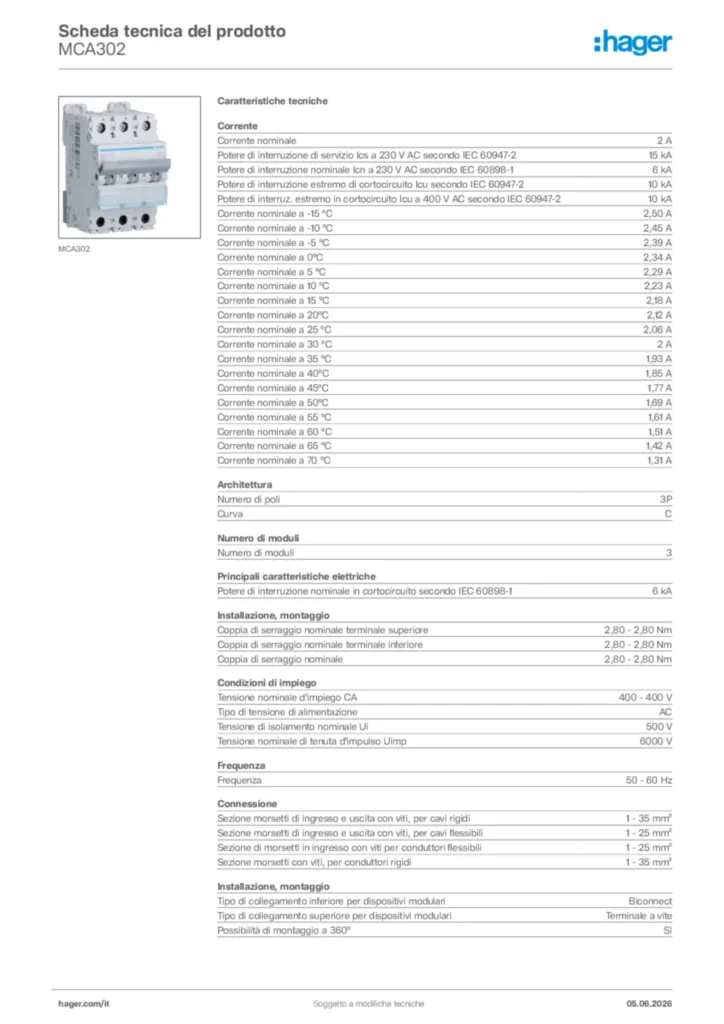

Hager Scheda tecnica del prodotto MCA302
Interruttore Automatico Magnetotermico 3 Poli 2 A 6 Ka Curva C 3 M. Din
PDF -
Dichiarazione di conformità
Dichiarazione di conformità en-GB 2025-11-13
PDF813,16 kB
Dichiarazione di conformità en-GB 2025-12-08
PDF808,67 kB
