Interruttore automatico h3+ P250 lsi 3poli 250A 40kA HNT250JR
EAN
3250613176822
Marca
Hager
Confezione
1 pezzo
Prezzo
1.482,90 €
/ pezzo
*
Accedi per creare un elenco di prodotti
Devi accedere al tuo account myHager per creare elenchi di prodotti
Completa il tuo sistema
Accessori associati
-
Adattatore per cavi dati ausiliari 2 accessori disponibili -
Sganciatore di tensione 5 accessori disponibili -
Bobina di minima tensione 8 accessori disponibili -
Blocco contatti ausiliari 5 accessori disponibili -
Funzioni di blocco ed interblocco 5 accessori disponibili -
altri accessori disponibili 34 altri accessori disponibili
Completa il tuo sistema
-
HTC130H
Adattatore oac/Pta interruttori h3+ energy lunghezza 1,2m
13,07 € / pezzo* -
HTL010HCavo MIP/USB per collegamento dell'interruttore a PC e tablet
179,99 € / pezzo*
-
HXA001H
Bobina A Lancio Di Corrente Per x160-P160-x250-P250-x630-P630 24 V Dc
129,65 € / pezzo* -
HXA002HBobina A Lancio Di Corrente Per x160-P160-x250-P250-x630-P630 48 V Dc
129,65 € / pezzo* -
HXA003HBobina A Lancio Di Corrente Per x160-P160-x250-P250-x630-P630 100-120 V Ac
129,65 € / pezzo* -
HXA004HBobina A Lancio Di Corrente Per x160-P160-x250-P250-x630-P630 220-240 V Ac
129,65 € / pezzo* -
HXA005HBobina A Lancio Di Corrente Per x160-P160-x250-P250-x630-P630 380-450 V Ac
129,65 € / pezzo*
-
HXA011H
Bobina Di Minima Tensione Per x160-P160-x250-P250-x630-P630 24 V Dc
189,93 € / pezzo* -
HXA013HBobina Di Minima Tensione Per x160-P160-x250-P250-x630-P630 100-120 V Ac
189,93 € / pezzo* -
HXA014HBobina Di Minima Tensione Per x160-P160-x250-P250-x630-P630 200-240 V Ac
189,93 € / pezzo* -
HXA015HBobina Di Minima Tensione Per x160-P160-x250-P250-x630-P630 380-450 V Ac
189,93 € / pezzo* -
HXA051HBobina minima tensione ritardata X/P160-X/P630 24Vdc
578,12 € / pezzo* -
HXA053HBobina minima tensione ritardata X/P160-X/P630 110-120Vac
578,14 € / pezzo* -
HXA054HBobina minima tensione ritardata X/P160-X/P630 220-240Vac
542,03 € / pezzo* -
HXA055HBobina minima tensione ritardata X/P160-X/P630 380-450Vac
541,99 € / pezzo*
-
HXA021H
Contatti Ausiliari Per x160-P160-x250-P250-x630-P630, 1 Na + 1 Nc 250 V Ac
38,57 € / pezzo* -
HXA024HContatti Allarme Per x160-P160-x250-P250-x630-P630, 1 Na + 1 Nc 250 V Ac
101,49 € / pezzo* -
HXA025HContatto ausiliario X/P160-X/P630 1no+nc 125Vac bassa impedenza
46,38 € / pezzo* -
HXA026HContatto allarme X/P160-X/P630 1no+nc 125Vac bassa impedenza
122,17 € / pezzo* -
HYC250HConnettore ausiliario per basi rimovibile/estraibile P160-X/P630
60,72 € / pezzo*
-
HXA039H
Blocco Leva A Lucchetti Per x160-P160-x250-P250-x630
66,33 € / pezzo* -
HXB070HCavo interblocco meccanico lunghezza 1m
48,92 € / pezzo* -
HXB071HCavo interblocco meccanico lunghezza 1,5m
61,83 € / pezzo* -
HXT066HInterblocco meccanico a cavo 1 P250
67,71 € / pezzo* -
HXT165HInterblocco meccanico diretto 2 P250 3poli
125,60 € / pezzo*
-
HXB068HCavo per interblocco elettrico x/P250
53,72 € / pezzo* -
HXB069HCavo per interblocco elettrico x/P250-x/P630-h1000
53,72 € / pezzo*
-
HXT030HManovra rotativa diretta P250
78,67 € / pezzo*
-
HXT031HManovra rotativa rinviata lunghezza 200mm P250
121,04 € / pezzo*
-
HXT032HMan rotativa diretta blocco porta P250
75,27 € / pezzo*
-
HXT040HComando motore P250 24Vdc autoreset
648,58 € / pezzo* -
HXT040HKComando motore P250 24Vdc autoreset con chiave
768,09 € / pezzo* -
HXT041HComando motore P250 100-110Vac/dc autoreset
583,40 € / pezzo* -
HXT041HKComando motore P250 100-110Vac/dc autoreset con chiave
709,41 € / pezzo* -
HXT042HComando motore P250 230-240Vac autoreset
640,21 € / pezzo* -
HXT042HKComando motore P250 230-240Vac autoreset con chiave
781,39 € / pezzo* -
HXT045HComando motore P250 200-220Vac/dc autoreset
641,44 € / pezzo* -
HXT045HKComando motore P250 200-220Vac/dc autoreset con chiave
782,62 € / pezzo* -
HXT048HComando motore P250 48Vdc autoreset
719,33 € / pezzo* -
HXT048HKComando motore P250 48Vdc autoreset con chiave
860,51 € / pezzo*
-
HYA035HKit cavi connessione ausiliari P160-X/P630
15,57 € / pezzo* -
HYC353HConnettore ausiliario 3 cavi P160-X/P630 rimovibile/estraibile
46,72 € / pezzo*
-
HYB011HKit 3 Attacchi Anteriori Divaricati Per x/P250 3 Poli
42,25 € / pezzo* -
HYB031HKit 3 Attacchi Posteriori Per x/P250 3 Poli
66,33 € / pezzo* -
HYT001HSet 3 morsetti cavo P250 cu/al 3poli sezione 1x10-150mm2
42,38 € / pezzo* -
HYT328HConnessione base rimovibile/estraibile P250 1polo
26,12 € / pezzo*
-
HYC255HMicro posizione P250-X/P630 estraibile
86,47 € / pezzo*
-
HYS256HSganciatore sicurezza base estraibile P160/250
16,33 € / pezzo*
-
HYT019HSet 3 setti separatori fasi P250 3/4poli
60,57 € / pezzo*
-
HYT200HBase versione rimovibile P250 3poli
149,24 € / pezzo* -
HYT300HAdattatore versione rimovibile P250 3poli
104,40 € / pezzo* -
HYT330HBase versione estraibile P250 3poli
149,24 € / pezzo* -
HYT332HAdattatore versione estraibile P250 3poli
91,36 € / pezzo*
-
HYC321HSet 2 calotte base versione rimovibile/estraibile P250 3P
60,26 € / pezzo* -
HYT021HSet 2 calotte attacchi anteriori dritti P250 3poli
57,51 € / pezzo* -
HYT023HSet 2 calotte attacchi anteriori divaricati P250 3poli
57,51 € / pezzo* -
HYT025HSet 2 calotte attacchi posteriori/versione rimovibile P250 3poli
51,48 € / pezzo* -
HYT050HSet 2 setti isolanti retro calotte hyt021H
22,84 € / pezzo* -
HYT052HSet 2 setti isolanti retro calotte hyt023H
47,31 € / pezzo*

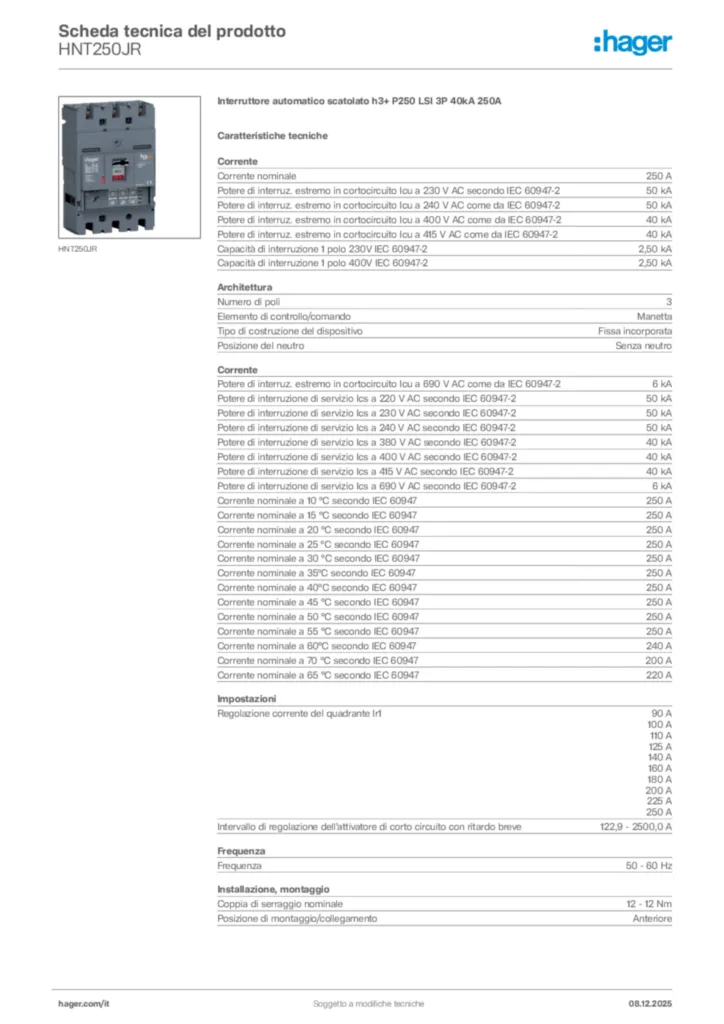

Proprietà tecniche
Corrente
-
Corrente nominale250 A
-
Potere di interruz. estremo in cortocircuito Icu a 230 V AC come da IEC 60947-250 kA
-
Potere di interruz. estremo in cortocircuito Icu a 240 V AC come da IEC 60947-250 kA
-
Potere di interruz. estremo in cortocircuito Icu a 400 V AC come da IEC 60947-240 kA
-
Potere di interruz. estremo in cortocircuito Icu a 415 V AC come da IEC 60947-240 kA
-
Capacità di interruzione 1 polo 230V IEC 60947-22,50 kA
-
Capacità di interruzione 1 polo 400V IEC 60947-22,50 kA
-
Potere di interruz. estremo in cortocircuito Icu a 690 V AC come da IEC 60947-26 kA
-
Potere di interruzione di servizio Ics a 220 V AC secondo IEC 60947-250 kA
-
Potere di interruzione di servizio Ics a 230 V AC secondo IEC 60947-250 kA
-
Potere di interruzione di servizio Ics a 240 V AC secondo IEC 60947-250 kA
-
Potere di interruzione di servizio Ics a 380 V AC secondo IEC 60947-240 kA
-
Potere di interruzione di servizio Ics a 400 V AC secondo IEC 60947-240 kA
-
Potere di interruzione di servizio Ics a 415 V AC secondo IEC 60947-240 kA
-
Potere di interruzione di servizio Ics a 690 V AC secondo IEC 60947-26 kA
-
Corrente nominale a 10 °C secondo IEC 60947250 A
-
Corrente nominale a 15 °C secondo IEC 60947250 A
-
Corrente nominale a 20 °C secondo IEC 60947250 A
-
Corrente nominale a 25 °C secondo IEC 60947250 A
-
Corrente nominale a 30 °C secondo IEC 60947250 A
-
Corrente nominale a 35°C secondo IEC 60947250 A
-
Corrente nominale a 40°C secondo IEC 60947250 A
-
Corrente nominale a 45 °C secondo IEC 60947250 A
-
Corrente nominale a 50 °C secondo IEC 60947250 A
-
Corrente nominale a 55 °C secondo IEC 60947250 A
-
Corrente nominale a 60°C secondo IEC 60947240 A
-
Corrente nominale a 70 °C secondo IEC 60947200 A
-
Corrente nominale a 65 °C secondo IEC 60947220 A
Architettura
-
Numero di poli3
-
Elemento di controllo/comandoManetta
-
Tipo di costruzione del dispositivoFissa incorporata
-
Posizione del neutroSenza neutro
Impostazioni
-
Regolazione corrente del quadrante Ir190 A, 100 A, 110 A, 125 A, 140 A, 160 A, 180 A, 200 A, 225 A, 250 A
-
Intervallo di regolazione dell’attivatore di corto circuito con ritardo breve122,9 - 2500,0 A
Frequenza
-
Frequenza50 - 60 Hz
Installazione, montaggio
-
Coppia di serraggio nominale12 - 12 Nm
-
Posizione di montaggio/collegamentoAnteriore
Condizioni di impiego
-
Tensione nominale di tenuta d'impulso Uimp8000 V
-
Tensione di isolamento nominale Ui800 V
-
Tensione nominale d'impiego CA220 - 690 V
Funzioni
-
Unità di sgancioLSI
Potenza
-
Potenza dissipata totale45 W
-
Potenza dissipata per polo In15 W
Durata
-
Durata elettrica e numero di cicli10000
-
Numero di manovre40000
Equipaggiamento
-
Numero di contatti ausiliari, invertitori0
-
Numero di contatti ausiliari NC0
-
Numero di contatti ausiliari, contatti di chiusura0
Protezione
-
Classe di protezione dall'ingresso (IP)IP4X
Condizioni d'uso
-
Temperatura d’esercizio-25 - 70 °C
-
Grado di inquinam./IEC 60664/IEC 60947-23
Connessione
-
Sezione conduttore flessibile35 - 150 mm²
-
Sezione conduttore rigido35 - 185 mm²
-
Tipo di connettoreMorsetto
Porta / coperchio
-
BloccabileSÌ
Cavo
-
Materiale del cavoRame, Alluminio
Serie
-
Altezza165 mm
-
Larghezza105 mm
-
Profondità97 mm
Controlli e indicatori
-
Azionamento a motore integratoNo
Compatibilità
-
Adatto per guida DINNo
-
Compatibile con RDC AOBNo
-
Idoneo per quadro di distribuzioneSÌ
Alimentazione
-
Posizione dell'alimentazioneBidirezionale
Protezione elettrica
-
Protezione contro i sovraccarichi di lunga durata (ltd): ritardo (tr)0,5 s, 1,5 s, 2,5 s, 5 s, 7,5 s, 9 s, 10 s, 12 s, 14 s, 16 s
-
Protezione di breve durata (std): corrente (Isd)1,5, 2, 3, 4, 5, 6, 7, 8, 10
-
Protezione di breve durata (std): ritardo (tsd)50 ms, 100 ms, 200 ms, 300 ms, 400 ms
-
Protezione istantanea (li): coefficiente di regolazione del quadrante3, 4, 5, 6, 7, 8, 9, 10, 11
Valore ambientale
Ci impegniamo a migliorare le nostre prestazioni ambientali riducendo la nostra impronta ecologica e agendo al tempo stesso come facilitatore della sostenibilità per i nostri clienti.
