Interruttore automatico magnetotermico con potere d'interruzione pari a secondo CEI EN 60898-1 (Icn) e pari a 50 kA secondo CEI EN 60947-2 (Icu), tensione (Un) 230 V a 50-60 Hz. L'interruttore è adatto all'installazione in impianti del terziario e industriali, atto a proteggere l'impianto da correnti di sovraccarico e cortocircuito. Il dispositivo è dotato di 2 poli protetti, curva di intervento C, corrente nominale (In) pari a 16 A e presenta un ingombro uguale a 3 moduli DIN.

EAN

3250613231903

catalog.pageproduct.product.info.brand

Hager

m/p imballo

1 pezzo

Interruttori automatici magnetotermici e solo magnetici

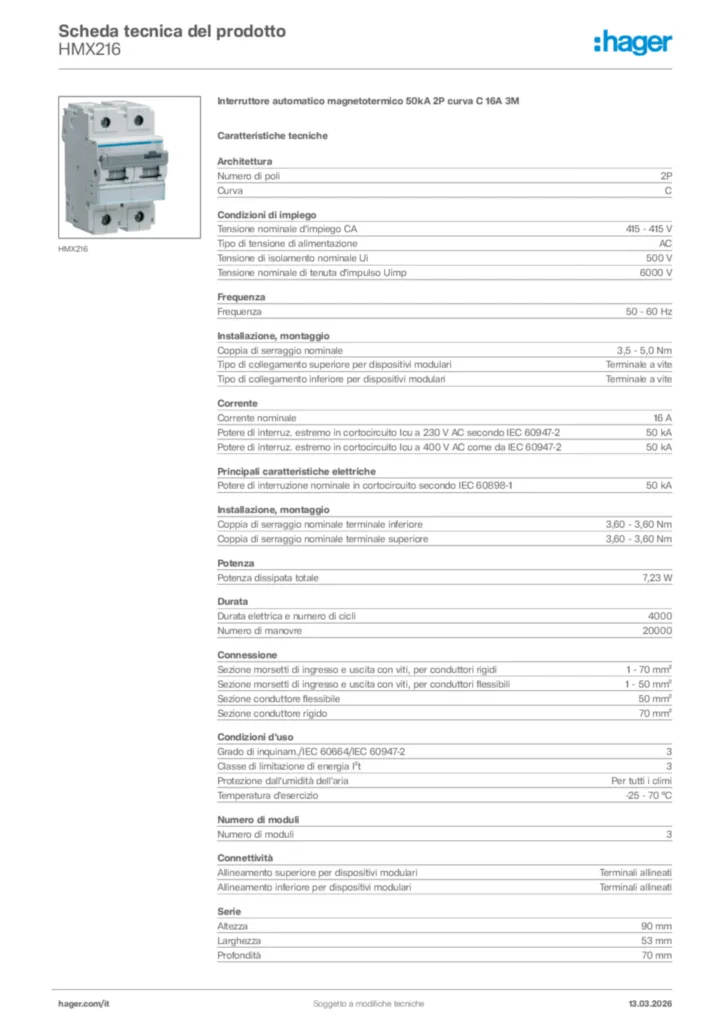

Interruttore automatico magnetotermico 50kA 2P curva C 16A 3M HMX216

Name: HMX216
Brand: Hager
SKU: HMX216
Price: 322.61 EUR

Prezzo

322,61 €

/ pezzo *

catalog.product_page.transfer_button.label

Accessori
Caratteristiche tecniche
catalog.pageproduct.title_sustainability.h2
Documentazione
Più prodotti

product.page.accessories.title

Blocco differenziale 125 A tipo A-HI 2 product.page.accessories.products-available
Funzioni di blocco ed interblocco 1 product.page.accessories.products-available
alotte coprimorsetti 1 product.page.accessories.products-available
Accessori meccanici per componenti a bassa tensione 1 product.page.accessories.products-available
Bobina di minima tensione 1 product.page.accessories.products-available
Sganciatore di tensione 2 product.page.accessories.products-available

Caratteristiche tecniche

Corrente nominale IN

16 A
Potere di interruzione estremo di cortocircuito Icu secondo IEC 60947-2

50 kA
Potere di interruz. estremo in cortocircuito Icu a 400 V AC secondo IEC 60947-2

50 kA
Potere di interruz. estremo in cortocircuito Icu a 230 V AC secondo IEC 60947-2

50 kA

Numero di poli

2P
Curva

C

Numero di moduli

3

Coppia di serraggio nominale terminale superiore

3,60 - 3,60 Nm
Coppia di serraggio nominale terminale inferiore

3,60 - 3,60 Nm
Coppia di serraggio nominale

3,5 - 5,0 Nm
Tipo di collegamento inferiore per dispositivi modulari

Terminale a vite
Tipo di collegamento superiore per dispositivi modulari

Terminale a vite
Possibilità di montaggio a 360°

Sì

Tensione nominale d'impiego CA

230 - 415 V
‌Tipo di tensione di alimentazione

AC
Tensione di isolamento nominale Ui

500 V
Tensione nominale di tenuta d'impulso Uimp

6000 V

Frequenza

50 - 60 Hz

Sezione morsetti di ingresso e uscita con viti, per cavi rigidi

1 - 70 mm²
Sezione morsetti di ingresso e uscita con viti, per cavi flessibili

1 - 50 mm²
Sezione di morsetti in ingresso con viti per conduttori flessibili

1 - 50 mm²
Sezione morsetti con viti, per conduttori rigidi

1 - 70 mm²
Sezione conduttore flessibile

50 mm²
Sezione conduttore rigido

70 mm²

Classe di protezione dall'ingresso (IP)

IP20

Grado di inquinam./IEC 60664/IEC 60947-2

3
Classe di limitazione di energia I²t

3
Protezione dall'umidità dell'aria

Per tutti i climi
Temperatura d’esercizio

-25 - 70 °C

Perdita di potenza a IN

7,23 W

Allineamento superiore per dispositivi modulari

Terminali allineati
Allineamento inferiore per dispositivi modulari

Terminali allineati

Altezza

90 mm
Larghezza

53 mm
Profondità

70 mm

Durata elettrica e numero di cicli

4000
