Interruttore Automatico Magnetotermico 2 Poli 100 A 15 Ka Curva C 3 M. Din HMC290

Name: HMC290
Brand: Hager
SKU: HMC290
Price: 217.8 EUR

EAN

3250613230173

Marca

Hager

Confezione

1 pezzo

Prezzo

217,80 €

/ pezzo *

Accessori
Proprietà tecniche
Valore ambientale
Documenti
Più prodotti

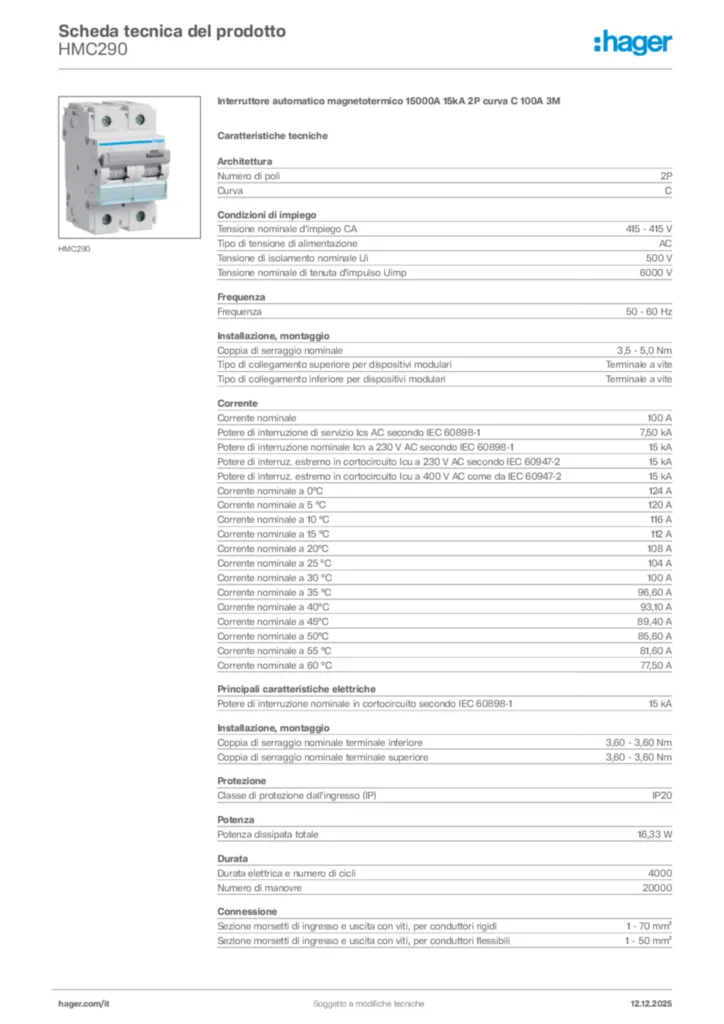

Scarica la scheda tecnica

Completa il tuo sistema

Accessori associati

Blocco differenziale 125 A tipo AC 2 accessori disponibili
Blocco differenziale 125 A tipo A-HI 2 accessori disponibili
Accessori meccanici per componenti a bassa tensione 1 accessori disponibili
Blocco contatti ausiliari 2 accessori disponibili
Sganciatore di tensione 2 accessori disponibili
altri accessori disponibili 5 altri accessori disponibili

Proprietà tecniche

Numero di poli

2P
Curva

C

Tensione nominale d'impiego CA

415 - 415 V
‌Tipo di tensione di alimentazione

AC
Tensione di isolamento nominale Ui

500 V
Tensione nominale di tenuta d'impulso Uimp

6000 V

Frequenza

50 - 60 Hz

Coppia di serraggio nominale

3,5 - 5,0 Nm
Tipo di collegamento superiore per dispositivi modulari

Terminale a vite
Tipo di collegamento inferiore per dispositivi modulari

Terminale a vite

Corrente nominale

100 A
Potere di interruzione di servizio Ics AC secondo IEC 60898-1

7,50 kA
Potere di interruzione nominale Icn a 230 V AC secondo IEC 60898-1

15 kA
Potere di interruz. estremo in cortocircuito Icu a 230 V AC come da IEC 60947-2

15 kA
Potere di interruz. estremo in cortocircuito Icu a 400 V AC come da IEC 60947-2

15 kA
Corrente nominale a 0°C

124 A
Corrente nominale a 5°C

120 A
Corrente nominale a 10°C

116 A
Corrente nominale a 15°C

112 A
Corrente nominale a 20°C

108 A
Corrente nominale a 25°C

104 A
Corrente nominale a 30°C

100 A
Corrente nominale a 35°C

96,60 A
Corrente nominale a 40°C

93,10 A
Corrente nominale a 45°C

89,40 A
Corrente nominale a 50°C

85,60 A
Corrente nominale a 55°C

81,60 A
Corrente nominale a 60 °C

77,50 A

Potere di interruzione nominale in cortocircuito secondo IEC 60898-1

15 kA
Coppia di serraggio nominale terminale inferiore

3,60 - 3,60 Nm
Coppia di serraggio nominale terminale superiore

3,60 - 3,60 Nm

Potenza dissipata totale

16,33 W

Durata elettrica e numero di cicli

4000
Numero di manovre

20000

Sezione morsetti di ingresso e uscita con viti, per conduttori rigidi

1 - 70 mm²
Sezione morsetti di ingresso e uscita con viti, per conduttori flessibili

1 - 50 mm²

Grado di inquinam./IEC 60664/IEC 60947-2

3
Protezione dall'umidità dell'aria

Per tutti i climi

Numero di moduli

3

Allineamento superiore per dispositivi modulari

Terminali allineati
Allineamento inferiore per dispositivi modulari

Terminali allineati

Altezza

90 mm
Larghezza

53 mm
Profondità

70 mm

Valore ambientale

Ci impegniamo a migliorare le nostre prestazioni ambientali riducendo la nostra impronta ecologica e agendo al tempo stesso come facilitatore della sostenibilità per i nostri clienti.

Conformità ROHS SÌ

Conformità REACH SÌ
