Interruttore automatico scatolato h3+ P250 solo magnetico 3P 70kA 250A HET250BR
Interruttore automatico scatolato h3+ serie P250 in esecuzione fissa da 3 poli con terminali anteriori. L'interruttore è dotato di sganciatore MAG, corrente nominale In 250 A, tensione nominale Ue 690 V e potere di interruzione Icu 70 kA secondo CEI EN 60947-2. L'interruttore è adatto all'installazione in impianti del terziario e industriali, atto a proteggere l'impianto da correnti di cortocircuito e sovraccarico.
EAN
3250613170707
Marca
Hager
Confezione
1 pezzo
Prezzo
1.580,19 €
/ pezzo
*
Accedi per creare un elenco di prodotti
Devi accedere al tuo account myHager per creare elenchi di prodotti
Completa il tuo sistema
Accessori associati
-
Bobina di minima tensione 8 accessori disponibili -
Blocco contatti ausiliari 5 accessori disponibili -
Maniglia con interblocco per interruttore di potenza 1 accessori disponibili -
Funzioni di collegamento 4 accessori disponibili -
Sganciatore di tensione 5 accessori disponibili -
Adattatore per cavi ausiliari 3 accessori disponibili
Completa il tuo sistema
-
HXA013H
Bobina di minima tensione 100-120V AC per h3 e h3+ x/P160, x/P250, x/P630
189,93 € / pezzo* -
HXA051HBobina di minima tensione ritardata 24V DC per h3 e h3+ x/P160, x/P250, x/P630
578,12 € / pezzo* -
HXA015HBobina di minima tensione 380-450V AC per h3 e h3+ x/P160, x/P250, x/P630
189,93 € / pezzo* -
HXA014HBobina di minima tensione 200-240V AC per h3 e h3+ x/P160, x/P250, x/P630
189,93 € / pezzo* -
HXA055HBobina minima tensione ritardata 380-450V AC per h3 e h3+ x/P160, x/P250, x/P630
541,99 € / pezzo* -
HXA054HBobina minima tensione ritardata 200-240V AC per h3 e h3+ x/P160, x/P250, x/P630
542,03 € / pezzo* -
HXA011HBobina di minima tensione 24V DC per h3 e h3+ x/P160, x/P250, x/P630
189,93 € / pezzo* -
HXA053HBobina minima tensione ritardata 100-120V AC per h3 e h3+ x/P160, x/P250, x/P630
578,14 € / pezzo*
-
HXA025H
Contatto ausiliario bassa impedenza AX 1 NO + 1 NC 125V AC per h3 e h3+
46,38 € / pezzo* -
HYC250HConnettore ausiliario basi rimovibile/estraibile h3 x630, h3+ P160, P250, P630
60,72 € / pezzo* -
HXA026HContatto allarme bassa impedenza AL 1 NO + 1 NC 125V AC per h3 e h3+
122,17 € / pezzo* -
HXA021HContatto ausiliario AX 1 NA + 1 NC 250V AC per h3 e h3+ x/P160, x/P250, x/P630
38,57 € / pezzo* -
HXA024HContatto allarme AL 1 NA + 1 NC 250V AC per h3 e h3+ x/P160, x/P250, x/P630
101,49 € / pezzo*
-
HYT328H
Connessione base rimovibile/estraibile per interruttore h3+ P250 1P
26,12 € / pezzo* -
HYT001HKit 3 morsetti per cavi Cu/Al 1x10-150 mm² per h3 x250, h3+ P250 3P
42,38 € / pezzo* -
HYB011HKit 3 attacchi anteriori prolungati divaricati per h3 x250, h3+ P250 3P
42,25 € / pezzo* -
HYB031HKit 3 attacchi posteriori per interruttore scatolato h3 x250, h3+ P250 3P
66,33 € / pezzo*
-
HXA003H
Bobina a lancio di corrente 100-120V AC per h3 e h3+ x/P160, x/P250, x/P630
129,65 € / pezzo* -
HXA005HBobina a lancio di corrente 380-450V AC per h3 e h3+ x/P160, x/P250, x/P630
129,65 € / pezzo* -
HXA002HBobina a lancio di corrente 48V DC per h3 e h3+ x/P160, x/P250, x/P630
129,65 € / pezzo* -
HXA001HBobina a lancio di corrente 24V DC per h3 e h3+ x/P160, x/P250, x/P630
129,65 € / pezzo* -
HXA004HBobina a lancio di corrente 220-240V AC per h3 e h3+ x/P160, x/P250, x/P630
129,65 € / pezzo*
-
HYT052HKit 2 piastre di isolamento posteriori per HYT023H per h3+ P250
47,31 € / pezzo* -
HYT050HKit 2 piastre di isolamento posteriori per HYT021H per h3+ P250
22,84 € / pezzo* -
HYT025HKit 2 calotte attacchi posteriori/versione rimovibile per h3+ P250 3P
51,48 € / pezzo* -
HYT023HKit 2 calotte attacchi anteriori divaricati per interruttore h3+ P250 3P
57,51 € / pezzo* -
HYT021HKit 2 calotte attacchi anteriori dritti per interruttore h3+ P250 3P
57,51 € / pezzo* -
HYC321HKit 2 calotte base versione rimovibile/estraibile per h3+ P250 3P
60,26 € / pezzo*
-
HXT030HManovra rotativa diretta per interruttore scatolato h3+ P250
78,67 € / pezzo*
-
HXA039HBlocco leva a lucchetti per interruttore h3+ x/P160, x/P250, x/P630
66,33 € / pezzo* -
HXT165HInterblocco meccanico diretto per 2 interruttori scatolati h3+ P250 3P
125,60 € / pezzo* -
HXB070HCavo interblocco meccanico lunghezza 1m per interruttori h3+ P160, P250, P630
48,92 € / pezzo* -
HXT066HInterblocco meccanico a cavo per 1 interruttore scatolato h3+ P250
67,71 € / pezzo* -
HXB071HCavo interblocco meccanico lunghezza 1, 5m per interruttori h3+ P160, P250, P630
61,83 € / pezzo*
-
HXT048HComando motore 48V DC con autoreset per interruttore h3+ P250
719,33 € / pezzo* -
HXT045HKComando motore 200-220 AC/DC con autoreset con chiave per interruttore h3+ P250
782,62 € / pezzo* -
HXT045HComando motore 200-220V AC/DC con autoreset per interruttore h3+ P250
641,44 € / pezzo* -
HXT042HKComando motore 230-240V AC con autoreset con chiave per interruttore h3+ P250
781,39 € / pezzo* -
HXT042HComando motore 230-240V AC con autoreset per interruttore h3+ P250
640,21 € / pezzo* -
HXT041HKComando motore 100-110V AC/DC con autoreset con chiave per interruttore h3+ P250
709,41 € / pezzo* -
HXT041HComando motore 100-110V AC/DC con autoreset per interruttore h3+ P250
583,40 € / pezzo* -
HXT040HKComando motore 24V DC con autoreset con chiave per interruttore h3+ P250
768,09 € / pezzo* -
HXT040HComando motore 24V DC con autoreset per interruttore h3+ P250
648,58 € / pezzo*
-
HYT332HAdattatore versione estraibile per interruttore scatolato h3+ P250 3P
91,36 € / pezzo* -
HYT330HBase versione estraibile per interruttore scatolato h3+ P250 3P
149,24 € / pezzo* -
HYT300HAdattatore versione rimovibile per interruttore scatolato h3+ P250 3P
104,40 € / pezzo* -
HYT200HBase versione rimovibile per interruttore scatolato h3+ P250 3P
149,24 € / pezzo*
-
HYT019HKit 3 setti separatori fasi H100mm h3+ P160, P250 3P, 4P
60,57 € / pezzo*
Proprietà tecniche
Corrente
-
Corrente nominale250 A
-
Potere di interruz. estremo in cortocircuito Icu a 400 V AC come da IEC 60947-270 kA
-
Potere di interruz. estremo in cortocircuito Icu a 240 V AC come da IEC 60947-285 kA
-
Potere di interruzione di servizio Ics a 230 V AC secondo IEC 60947-285 kA
-
Potere di interruzione di servizio Ics a 400 V AC secondo IEC 60947-250 kA
Architettura
-
Numero di poli3
-
Elemento di controllo/comandoManetta
-
Tipo di costruzione del dispositivoFissa incorporata
-
Posizione del neutroSenza neutro
Frequenza
-
Frequenza50 - 60 Hz
Condizioni di impiego
-
Tensione nominale di tenuta d'impulso Uimp8000 V
-
Tensione di isolamento nominale Ui800 V
Funzioni
-
Unità di sgancioMAG
Potenza
-
Potenza dissipata totale50,70 W
Durata
-
Durata elettrica e numero di cicli10000
-
Numero di manovre40000
Protezione
-
Classe di protezione dall'ingresso (IP)IP4X
Connessione
-
Sezione conduttore flessibile35 - 150 mm²
-
Sezione conduttore rigido35 - 185 mm²
Porta / coperchio
-
BloccabileSÌ
Cavo
-
Materiale del cavoRame, Alluminio
Serie
-
Altezza165 mm
-
Larghezza105 mm
-
Profondità97 mm
Compatibilità
-
Compatibile con RDC AOBNo
-
Adatto per guida DINNo
-
Idoneo per quadro di distribuzioneSÌ
Installazione, montaggio
-
Coppia di serraggio nominale12 - 12 Nm
-
Posizione di montaggio/collegamentoAnteriore
Protezione elettrica
-
Protezione istantanea (li): coefficiente di regolazione del quadrante6, 7, 8, 9, 10
Valore ambientale
Ci impegniamo a migliorare le nostre prestazioni ambientali riducendo la nostra impronta ecologica e agendo al tempo stesso come facilitatore della sostenibilità per i nostri clienti.
Certificazioni e documenti
Documenti
-
Immagine prodotto
-
Product datasheet

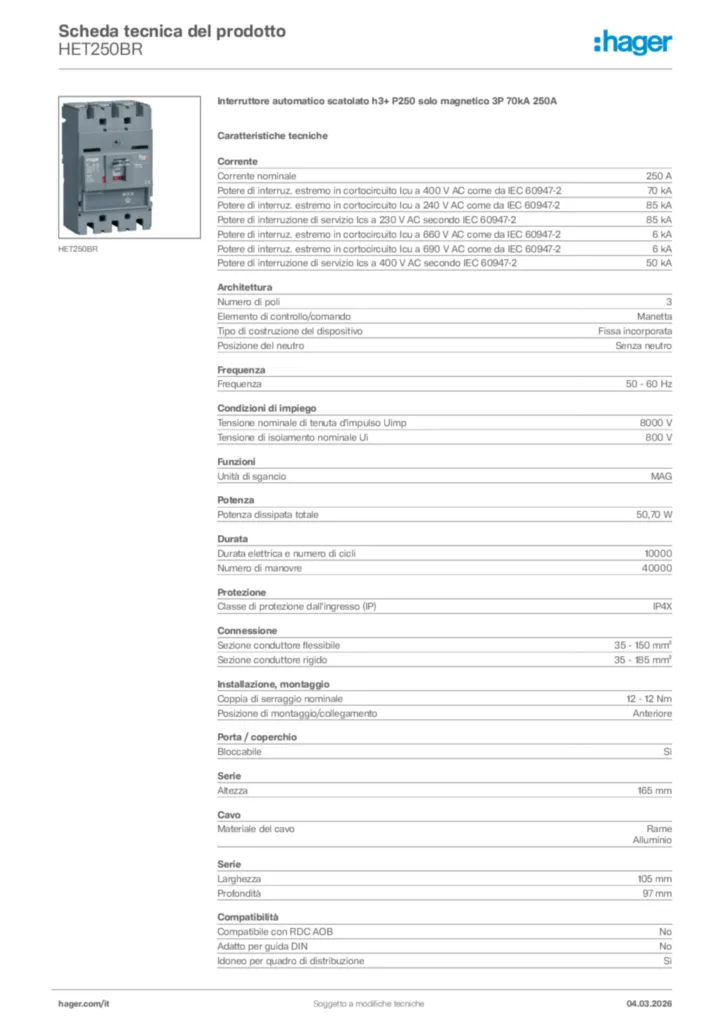

Hager Scheda tecnica del prodotto HET250BR
Interruttore automatico scatolato h3+ P250 solo magnetico 3P 70kA 250A
PDF -
Manuale di installazione
Manual for moulded case circuit breaker h3+ P250 (Date: 2020-03)
Manuale di installazione International 2015-11-02
PDF4,67 MB -
File STEP
CAD file for MCCB 250A 3P
File STEP International 2023-11-24
STP640,83 kB -
Guida
Guida de-DE 2020-01-29
PDF42,20 MB
Handbook it-IT 2017-09-21
Guida it-IT 2023-03-23
PDF38,90 MB
Technical catalogue
h3+ Moulded Case Circuit breakers up to 630A
PDF48,15 MB
Technischer Katalog
Leistungsschalter bis 630A h3+
PDF50,83 MB -
Dichiarazione di conformità
Declaration
Dichiarazione di conformità International 2022-04-25
PDF349,41 kB
Declaration
Dichiarazione di conformità International 2022-04-25
PDF461,97 kB
