Interruttore automatico h3+ P250 lsi 4poli 160A 70kA neutro regolabile HET161JR

EAN

3250613176310

Marca

Hager

Confezione

1 pezzo

Prezzo

1.973,92 €

/ pezzo *

Accessori
Proprietà tecniche
Valore ambientale
Documenti
Più prodotti

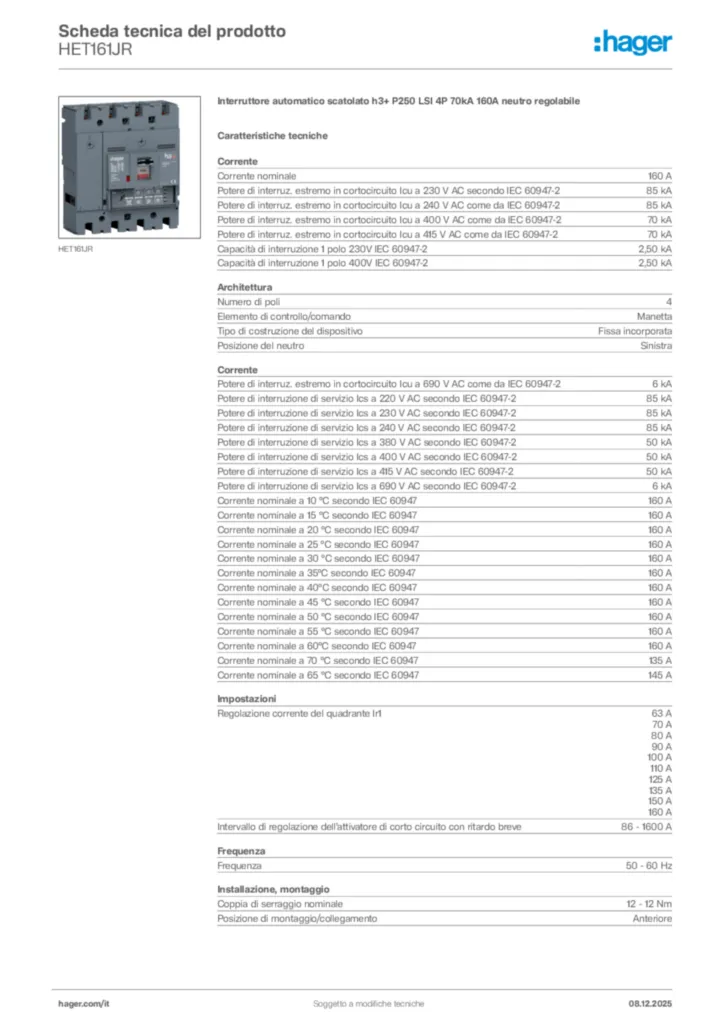

Scarica la scheda tecnica

Completa il tuo sistema

Accessori associati

blocco differenziale di tipo A per interruttori scatolati 2 accessori disponibili
Adattatore per cavi dati ausiliari 2 accessori disponibili
Sganciatore di tensione 5 accessori disponibili
Bobina di minima tensione 8 accessori disponibili
Blocco contatti ausiliari 5 accessori disponibili
altri accessori disponibili 39 altri accessori disponibili

Proprietà tecniche

Corrente nominale

160 A
Potere di interruz. estremo in cortocircuito Icu a 230 V AC come da IEC 60947-2

85 kA
Potere di interruz. estremo in cortocircuito Icu a 240 V AC come da IEC 60947-2

85 kA
Potere di interruz. estremo in cortocircuito Icu a 400 V AC come da IEC 60947-2

70 kA
Potere di interruz. estremo in cortocircuito Icu a 415 V AC come da IEC 60947-2

70 kA
Capacità di interruzione 1 polo 230V IEC 60947-2

2,50 kA
Capacità di interruzione 1 polo 400V IEC 60947-2

2,50 kA
Potere di interruz. estremo in cortocircuito Icu a 690 V AC come da IEC 60947-2

6 kA
Potere di interruzione di servizio Ics a 220 V AC secondo IEC 60947-2

85 kA
Potere di interruzione di servizio Ics a 230 V AC secondo IEC 60947-2

85 kA
Potere di interruzione di servizio Ics a 240 V AC secondo IEC 60947-2

85 kA
Potere di interruzione di servizio Ics a 380 V AC secondo IEC 60947-2

50 kA
Potere di interruzione di servizio Ics a 400 V AC secondo IEC 60947-2

50 kA
Potere di interruzione di servizio Ics a 415 V AC secondo IEC 60947-2

50 kA
Potere di interruzione di servizio Ics a 690 V AC secondo IEC 60947-2

6 kA
Corrente nominale a 10 °C secondo IEC 60947

160 A
Corrente nominale a 15 °C secondo IEC 60947

160 A
Corrente nominale a 20 °C secondo IEC 60947

160 A
Corrente nominale a 25 °C secondo IEC 60947

160 A
Corrente nominale a 30 °C secondo IEC 60947

160 A
Corrente nominale a 35°C secondo IEC 60947

160 A
Corrente nominale a 40°C secondo IEC 60947

160 A
Corrente nominale a 45 °C secondo IEC 60947

160 A
Corrente nominale a 50 °C secondo IEC 60947

160 A
Corrente nominale a 55 °C secondo IEC 60947

160 A
Corrente nominale a 60°C secondo IEC 60947

160 A
Corrente nominale a 70 °C secondo IEC 60947

135 A
Corrente nominale a 65 °C secondo IEC 60947

145 A

Numero di poli

4
Elemento di controllo/comando

Manetta
Tipo di costruzione del dispositivo

Fissa incorporata
Posizione del neutro

Sinistra

Regolazione corrente del quadrante Ir1

63 A, 70 A, 80 A, 90 A, 100 A, 110 A, 125 A, 135 A, 150 A, 160 A
Intervallo di regolazione dell’attivatore di corto circuito con ritardo breve

86 - 1600 A

Frequenza

50 - 60 Hz

Coppia di serraggio nominale

12 - 12 Nm
Posizione di montaggio/collegamento

Anteriore

Tensione nominale di tenuta d'impulso Uimp

8000 V
Tensione di isolamento nominale Ui

800 V
Tensione nominale d'impiego CA

220 - 690 V

Unità di sgancio

LSI

Potenza dissipata totale

18,42 W
Potenza dissipata per polo In

6,14 W

Durata elettrica e numero di cicli

10000
Numero di manovre

40000

Numero di contatti ausiliari, invertitori

0
Numero di contatti ausiliari NC

0
Numero di contatti ausiliari, contatti di chiusura

0

Classe di protezione dall'ingresso (IP)

IP4X

Temperatura d’esercizio

-25 - 70 °C
Grado di inquinam./IEC 60664/IEC 60947-2

3

Sezione conduttore flessibile

35 - 150 mm²
Sezione conduttore rigido

35 - 185 mm²
Tipo di connettore

Morsetto

Bloccabile

SÌ

Materiale del cavo

Rame, Alluminio

Altezza

165 mm
Larghezza

140 mm
Profondità

97 mm

Azionamento a motore integrato

No

Adatto per guida DIN

No
Compatibile con RDC AOB

SÌ
Idoneo per quadro di distribuzione

SÌ

Posizione dell'alimentazione

Bidirezionale

Protezione contro i sovraccarichi di lunga durata (ltd): ritardo (tr)

0,5 s, 1,5 s, 2,5 s, 5 s, 7,5 s, 9 s, 10 s, 12 s, 14 s, 16 s
Protezione di breve durata (std): corrente (Isd)

1,5, 2, 3, 4, 5, 6, 7, 8, 10
Protezione di breve durata (std): ritardo (tsd)

50 ms, 100 ms, 200 ms, 300 ms, 400 ms
Protezione istantanea (li): coefficiente di regolazione del quadrante

3, 4, 5, 6, 7, 8, 9, 10, 11
