Hager - Apparecchi generali

Interruttore automatico h3+ P250 lsi 3poli 100A 70kA HET100JR

EAN

3250613176228

Marca

Hager

Confezione

1 pezzo

Prezzo

1.725,14 €

/ pezzo *

Accessori
Proprietà tecniche
Valore ambientale
Documenti
Più prodotti

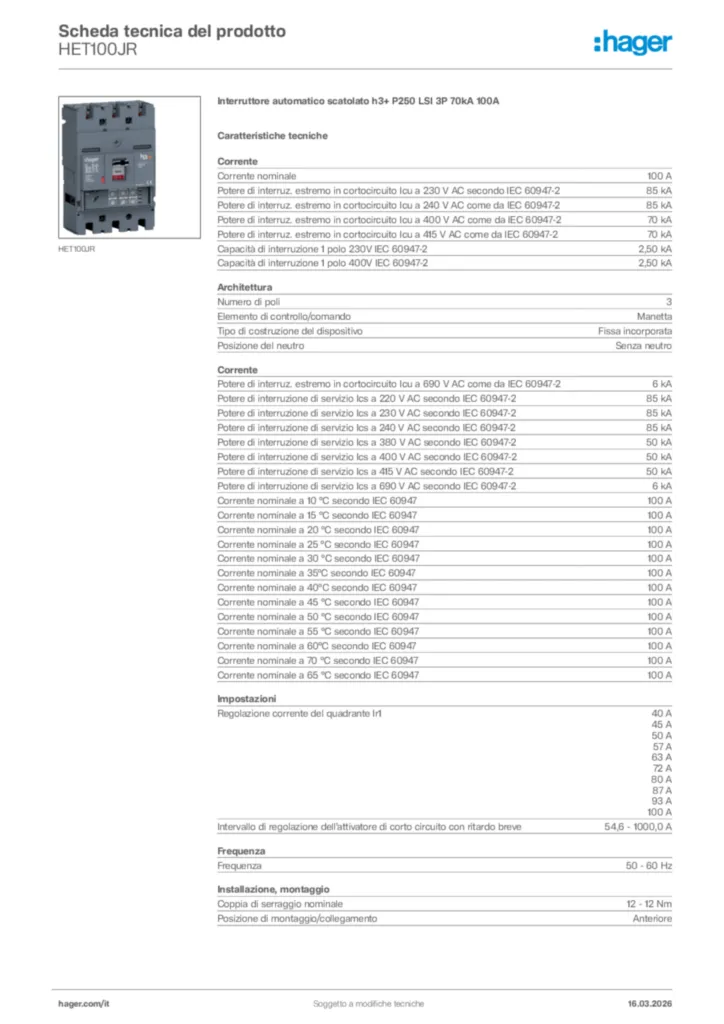

Scarica la scheda tecnica

Completa il tuo sistema

Accessori associati

Adattatore per cavi dati ausiliari 2 accessori disponibili
Sganciatore di tensione 5 accessori disponibili
Bobina di minima tensione 8 accessori disponibili
Blocco contatti ausiliari 5 accessori disponibili
Funzioni di blocco ed interblocco 5 accessori disponibili
altri accessori disponibili 34 altri accessori disponibili

Proprietà tecniche

Corrente nominale

100 A
Potere di interruzione nominale in cortocircuito Icu fino a 230 V AC IEC60947-2

85 kA
Potere di interruzione nominale in cortocircuito Icu fino a 240 V AC IEC60947-2

85 kA
Potere di interruzione nominale in cortocircuito Icu fino a 400 V AC IEC60947-2

70 kA
Potere di interruzione nominale in cortocircuito Icu fino a 415 V AC IEC60947-2

70 kA
Potere d'interruzione unipolare Icu per 230 V AC IEC60947-2

2,50 kA
Potere d'interruzione unipolare Icu per 400 V AC IEC60947-2

2,50 kA
Potere di interruzione nominale in cortocircuito Icu fino a 690 V AC IEC60947-2

6 kA
Potere di interruzione nominale Ics fino a 220 V AC secondo IEC60947-2

85 kA
Potere di interruzione nominale Ics fino a 230 V AC secondo IEC60947-2

85 kA
Potere di interruzione nominale Ics fino a 240 V AC secondo IEC60947-2

85 kA
Potere di interruzione nominale Ics fino a 380 V AC secondo IEC60947-2

50 kA
Potere di interruzione nominale Ics fino a 400 V AC secondo IEC60947-2

50 kA
Potere di interruzione nominale Ics fino a 415 V AC secondo IEC60947-2

50 kA
Potere di interruzione nominale Ics fino a 690 V AC secondo IEC60947-2

6 kA
Corrente nominale a 10°C secondo IEC60947

100 A
Corrente nominale a 15°C secondo IEC60947

100 A
Corrente nominale a 20°C secondo IEC60947

100 A
Corrente nominale a 25°C secondo IEC60947

100 A
Corrente nominale a 30°C secondo IEC60947

100 A
Corrente nominale a 35°C secondo IEC60947

100 A
Corrente nominale a 40°C secondo IEC60947

100 A
Corrente nominale a 45°C secondo IEC60947

100 A
Corrente nominale a 50°C secondo IEC60947

100 A
Corrente nominale a 55°C secondo IEC60947

100 A
Corrente nominale a 60°C secondo IEC60947

100 A
Corrente nominale a 70°C secondo IEC60947

100 A
Corrente nominale a 65°C secondo IEC60947

100 A

Numero di poli

3
Elemento di controllo/comando

Manetta
Tipo di costruzione del dispositivo

Fissa incorporata
Posizione del neutro

Senza neutro

Regolazione corrente del quadrante Ir1

40 A, 45 A, 50 A, 57 A, 63 A, 72 A, 80 A, 87 A, 93 A, 100 A
Intervallo di regolazione dell’attivatore di corto circuito con ritardo breve

54,6 - 1000,0 A

Frequenza

50 - 60 Hz

Coppia di serraggio nominale

12 - 12 Nm
Posizione di montaggio/collegamento

Anteriore

Tensione nominale di tenuta d'impulso Uimp

8000 V
Tensione di isolamento nominale Ui

800 V
Tensione nominale d'impiego CA

220 - 690 V

Unità di sgancio

LSI

Potenza dissipata totale

7,20 W
Potenza dissipata per polo In

2,40 W

Durata elettrica e numero di cicli

10000
Numero di manovre

40000

Numero di contatti ausiliari, invertitori

0
Numero di contatti ausiliari NC

0
Numero di contatti ausiliari, contatti di chiusura

0

Grado di protezione IP

IP4X

Temperatura d’esercizio

-25 - 70 °C
Grado di inquinamento secondo IEC60664 / IEC60947-2

3

Sezione conduttore flessibile

35 - 150 mm²
Sezione conduttore rigido

35 - 185 mm²
Tipo di connettore

Morsetto

Bloccabile

SÌ

Materiale del cavo

Rame, Alluminio

Altezza

165 mm
Larghezza

105 mm
Profondità

97 mm

Azionamento a motore integrato

No

Adatto per guida DIN

No
Compatibile con RDC AOB

No
Idoneo per quadro di distribuzione

SÌ

Posizione dell'alimentazione

Bidirezionale

Protezione contro i sovraccarichi di lunga durata (ltd): ritardo (tr)

0,5 s, 1,5 s, 2,5 s, 5 s, 7,5 s, 9 s, 10 s, 12 s, 14 s, 16 s
Protezione di breve durata (std): corrente (Isd)

1,5, 2, 3, 4, 5, 6, 7, 8, 10
Protezione di breve durata (std): ritardo (tsd)

50 ms, 100 ms, 200 ms, 300 ms, 400 ms
Protezione istantanea (li): coefficiente di regolazione del quadrante

3, 4, 5, 6, 7, 8, 10, 12, 15

Valore ambientale

Ci impegniamo a migliorare le nostre prestazioni ambientali riducendo la nostra impronta ecologica e agendo al tempo stesso come facilitatore della sostenibilità per i nostri clienti.

Conformità ROHS SÌ
