Interruttore manovra sezionatore h3+ P630 4P 630A HCW631AR
Interruttore manovra sezionatore h3+ serie P630 in esecuzione fissa da 4 poli con terminali anteriori. L'interruttore è privo di sganciatore, corrente nominale In 630 A, tensione nominale Ue 690 V e corrente di breve durata Icw 7,6 kA secondo CEI EN 60947-3. L'interruttore è adatto all'installazione in impianti del terziario e industriali, atto al sezionamento dell'impianto.
EAN
3250613198763
Marca
Hager
Confezione
1 pezzo
Prezzo
2.034,53 €
/ pezzo
*
Accedi per creare un elenco di prodotti
Devi accedere al tuo account myHager per creare elenchi di prodotti
Completa il tuo sistema
Accessori associati
-
Bobina di minima tensione 8 accessori disponibili -
Comando motore 6 accessori disponibili -
blocco differenziale di tipo A per interruttori scatolati 1 accessori disponibili -
Maniglia con interblocco per interruttore di potenza 1 accessori disponibili -
Sganciatore di tensione 5 accessori disponibili -
Adattatore per cavi ausiliari 2 accessori disponibili
Completa il tuo sistema
-
HXA013H
Bobina di minima tensione 100-120V AC per h3 e h3+ x/P160, x/P250, x/P630
189,93 € / pezzo* -
HXA051HBobina di minima tensione ritardata 24V DC per h3 e h3+ x/P160, x/P250, x/P630
578,12 € / pezzo* -
HXA015HBobina di minima tensione 380-450V AC per h3 e h3+ x/P160, x/P250, x/P630
189,93 € / pezzo* -
HXA014HBobina di minima tensione 200-240V AC per h3 e h3+ x/P160, x/P250, x/P630
189,93 € / pezzo* -
HXA055HBobina minima tensione ritardata 380-450V AC per h3 e h3+ x/P160, x/P250, x/P630
541,99 € / pezzo* -
HXA054HBobina minima tensione ritardata 200-240V AC per h3 e h3+ x/P160, x/P250, x/P630
542,03 € / pezzo* -
HXA011HBobina di minima tensione 24V DC per h3 e h3+ x/P160, x/P250, x/P630
189,93 € / pezzo* -
HXA053HBobina minima tensione ritardata 100-120V AC per h3 e h3+ x/P160, x/P250, x/P630
578,14 € / pezzo*
-
HXW042HK
Comando motore 100-240V AC con autoreset con chiave per h3 x630, h3+ P630
1.730,14 € / pezzo* -
HXW042HComando motore 100-240V AC con autoreset per h3 x630, h3+ P630
1.330,87 € / pezzo* -
HXW041HKComando motore 100-120V DC con autoreset con chiave per h3 x630, h3+ P630
1.874,26 € / pezzo* -
HXW041HComando motore 100-120V DC con autoreset per h3 x630, h3+ P630
1.441,74 € / pezzo* -
HXW040HKComando motore 24-48V DC con autoreset con chiave per h3 x630, h3+ P630
1.874,26 € / pezzo* -
HXW040HComando motore 24-48V DC con autoreset per h3 x630, h3+ P630
1.441,74 € / pezzo*
-
HBW630H
Blocco differenziale h3+ x/P630 4P 630A Idn regolabile
1.277,65 € / pezzo*
-
HXA003H
Bobina a lancio di corrente 100-120V AC per h3 e h3+ x/P160, x/P250, x/P630
129,65 € / pezzo* -
HXA005HBobina a lancio di corrente 380-450V AC per h3 e h3+ x/P160, x/P250, x/P630
129,65 € / pezzo* -
HXA002HBobina a lancio di corrente 48V DC per h3 e h3+ x/P160, x/P250, x/P630
129,65 € / pezzo* -
HXA001HBobina a lancio di corrente 24V DC per h3 e h3+ x/P160, x/P250, x/P630
129,65 € / pezzo* -
HXA004HBobina a lancio di corrente 220-240V AC per h3 e h3+ x/P160, x/P250, x/P630
129,65 € / pezzo*
-
HXA025HContatto ausiliario bassa impedenza AX 1 NO + 1 NC 125V AC per h3 e h3+
46,38 € / pezzo* -
HYC250HConnettore ausiliario basi rimovibile/estraibile h3 x630, h3+ P160, P250, P630
60,72 € / pezzo* -
HXA026HContatto allarme bassa impedenza AL 1 NO + 1 NC 125V AC per h3 e h3+
122,17 € / pezzo* -
HXA021HContatto ausiliario AX 1 NA + 1 NC 250V AC per h3 e h3+ x/P160, x/P250, x/P630
38,57 € / pezzo* -
HXA024HContatto allarme AL 1 NA + 1 NC 250V AC per h3 e h3+ x/P160, x/P250, x/P630
101,49 € / pezzo*
-
HYW053HKit 2 piastre di isolamento posteriori per HYW024H per h3 x630, h3+ P630
20,08 € / pezzo* -
HYW051HKit 2 piastre di isolamento posteriori per HYW022H per h3 x630, h3+ P630
20,08 € / pezzo* -
HYW026HKit 2 calotte attacchi posteriori/versione rimovibile per h3 x630, h3+ P630 4P
79,31 € / pezzo* -
HYW024HKit 2 calotte attacchi anteriori divaricati per h3 x630, h3+ P630 4P
89,43 € / pezzo* -
HYW022HKit 2 calotte attacchi anteriori dritti per interruttore h3 x630, h3+ P630 4P
89,43 € / pezzo* -
HYD322HKit 2 calotte base versione rimovibile/estraibile per h3 x630, h3+ P630 4P
93,21 € / pezzo*
-
HXA039HBlocco leva a lucchetti per interruttore h3+ x/P160, x/P250, x/P630
66,33 € / pezzo* -
HXW890HBlocco chiave versione estraibile per interruttore scatolato h3 x630, h3+ P630
120,28 € / pezzo* -
HXW888HBlocco a chiave per manovre rotative dirette di interruttore h3 x630, h3+ P630
120,28 € / pezzo* -
HXS999HSerratura per blocco a chiave HXS888H h3+ P160, P250, P630, PW1600 (ricambio)
92,99 € / pezzo* -
HXB070HCavo interblocco meccanico lunghezza 1m per interruttori h3+ P160, P250, P630
48,92 € / pezzo* -
HXW166HInterblocco meccanico diretto per 2 interruttori scatolati h3 x630, h3+ P630 4P
259,63 € / pezzo* -
HXW066HInterblocco meccanico a cavo per 1 interruttore scatolato h3 x630, h3+ P630
84,17 € / pezzo* -
HXB071HCavo interblocco meccanico lunghezza 1, 5m per interruttori h3+ P160, P250, P630
61,83 € / pezzo*
-
HYW328HConnessione base rimovibile/estraibile per interruttore h3 x630, h3+ P630 1P
28,07 € / pezzo* -
HYW015HKit 3 attacchi anteriori divaricati per interruttore h3 x630, h3+ P630 4P 630A
171,09 € / pezzo* -
HYW013HKit 4 attacchi anteriori dritti per interruttore h3 x630, h3+ P630 3P, 4P 630A
171,09 € / pezzo* -
HYW008HKit 4 morsetti per cavi Cu/Al 2x35-300 mm² per h3 x630, h3+ P630 4P
236,09 € / pezzo* -
HYW002HKit 4 morsetti per cavi Cu/Al 1x35-300 mm² per h3 x630, h3+ P630 4P
174,84 € / pezzo* -
HYD034HKit 4 attacchi posteriori per interruttore scatolato h3 x630, h3+ P630 4P 630A
182,37 € / pezzo*
-
HYW019HKit 3 setti separatori fasi H100mm h3 x630, h3+ P630 3P, 4P
14,45 € / pezzo*
Proprietà tecniche
Corrente
-
Corrente nominale630 A
-
Corrente nominale di breve durata Icw IEC 609477,60 kA
Architettura
-
Numero di poli4
-
Elemento di controllo/comandoManetta
Condizioni di impiego
-
Tensione di isolamento nominale Ui800 V
-
Tensione nominale di tenuta d'impulso Uimp8000 V
Frequenza
-
Frequenza50 - 60 Hz
Funzioni
-
Unità di sgancioInterruttore
Valore ambientale
Ci impegniamo a migliorare le nostre prestazioni ambientali riducendo la nostra impronta ecologica e agendo al tempo stesso come facilitatore della sostenibilità per i nostri clienti.
Certificazioni e documenti
Documenti
-
Immagine prodotto
-
Product datasheet

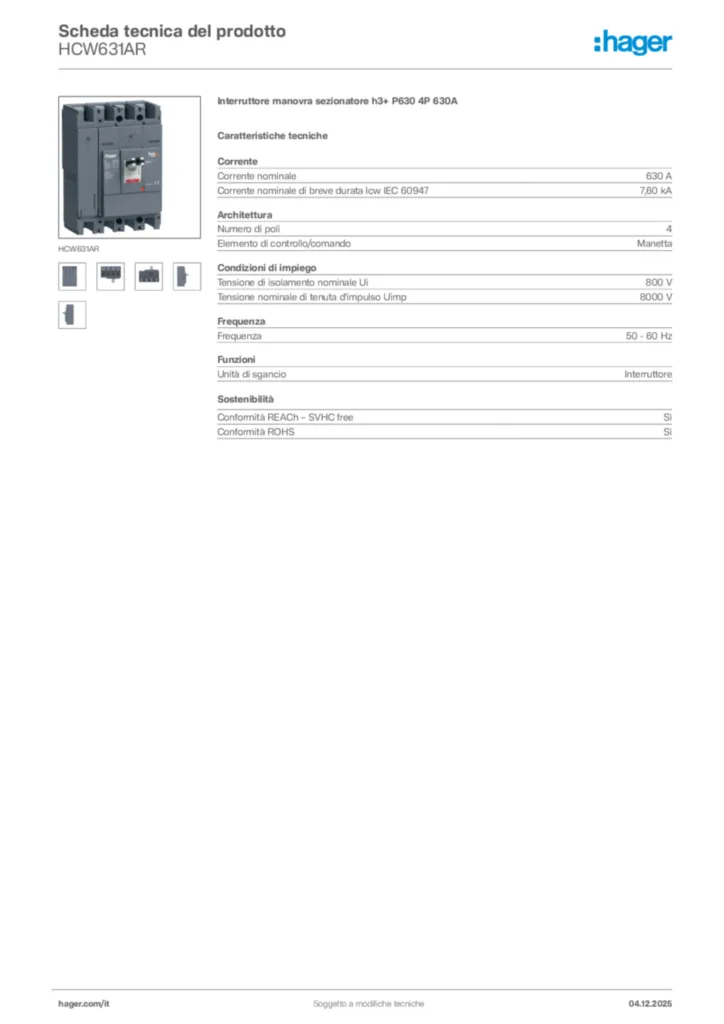

Hager Scheda tecnica del prodotto HCW631AR
Interruttore manovra sezionatore h3+ P630 4P 630A
PDF -
Manuale di istruzioni
Manuale di istruzioni International 2025-01-21
PDF10,29 MB -
Appendice tecnica (singolo prodotto)
Appendice tecnica (singolo prodotto) de-DE 2021-10-20
PDF847,80 kB -
Guida
Guida de-DE 2020-01-29
PDF42,20 MB
Handbook it-IT 2017-09-21
Guida it-IT 2023-03-23
PDF38,90 MB
Technical catalogue
h3+ Moulded Case Circuit breakers up to 630A
PDF48,86 MB
Technischer Katalog
Leistungsschalter bis 630A h3+
PDF50,83 MB
Più documentazione
