Interruttore manovra sezionatore h3+ serie PW1600 in esecuzione fissa da 3 poli con terminali anteriori. L'interruttore è privo di sganciatore, corrente nominale In 1250 A, tensione nominale Ue 690 V e corrente di breve durata Icw 19,2 kA secondo CEI EN 60947-3. L'interruttore è adatto all'installazione in impianti del terziario e industriali, atto al sezionamento dell'impianto.
EAN
3250613251321
Marca
Hager
Confezione
1 pezzo
Interruttore manovra sezionatore h3+ PW1600 3P 1250A fisso HMQ980AR
Prezzo
3.432,79 €
/ pezzo
*
Accedi per creare un elenco di prodotti
Devi accedere al tuo account myHager per creare elenchi di prodotti
Disponibile a breve
Completa il tuo sistema
Accessori associati
-
Funzioni di collegamento 3 accessori disponibili -
alotte coprimorsetti 1 accessori disponibili -
Accessori meccanici per componenti a bassa tensione 4 accessori disponibili -
Posizione degli ausiliari dell'interruttore 1 accessori disponibili -
Blocco contatti ausiliari 2 accessori disponibili -
Maniglia per interruttore di protezione 1 accessori disponibili
Completa il tuo sistema
-
HWY001H
Kit 3 connessioni per terminali frontali per interruttori h3+ PW1600, hw+ HW1 3P
371,90 € / pezzo* -
HWY002HKit 4 connessioni per terminali frontali per interruttori h3+ PW1600, hw+ HW1 4P
494,84 € / pezzo* -
HWY048HKit 3 terminali posteriori superiori/inferiori per hw+ HW1 3P
251,02 € / pezzo*
-
HYH021H
Coprimorsetti di potenza (1x) per interruttori h3+ PW1600 3P
123,51 € / pezzo*
-
HXH888H
Kit adattatore per serratura Ronis h3+ PW1600
121,78 € / pezzo* -
HYH040HKit 3 attacchi anteriori superiori/inferiori per interruttori h3+ PW1600 3P
334,69 € / pezzo* -
HYH500HKit 4 viti di montaggio per interruttori h3+ PW1600 (ricambio)
24,30 € / pezzo* -
HYH501HKit 12 dadi/rondelle montaggio per interruttori h3+ PW1600 3P (ricambio)
18,23 € / pezzo*
-
HXH090H
Modulo contatti uscita allarmi OAC per interruttori h3+ PW1600
576,42 € / pezzo*
-
HXH035H
Manovra rotativa per interruttore manovra sezionatore h3+ PW1600
201,99 € / pezzo*
-
HWX020HSABobina di apertura tensione 24-30V AC/DC (SH) per h3+ PW1600, hw+ HW1/2/4/6
226,03 € / pezzo* -
HWX021HSABobina di apertura tensione 48-60V AC/DC (SH) per h3+ PW1600, hw+ HW1/2/4/6
226,03 € / pezzo* -
HWX023HSABobina di apertura tensione 200-250V AC/DC (SH) per h3+ PW1600, hw+ HW1/2/4/6
226,03 € / pezzo* -
HWX022HSABobina di apertura tensione 100-130V AC/DC (SH) per h3+ PW1600, hw+ HW1/2/4/6
226,03 € / pezzo* -
HWX024HSABobina di apertura tensione 380-480V AC (SH) per h3+ PW1600, hw+ HW1/2/4/6
226,03 € / pezzo*
-
HWX033HSABobina di minima tensione 200-250V AC/DC (SH) per h3+ PW1600, hw+ HW1/2/4/6
281,53 € / pezzo* -
HWX031HSABobina di minima tensione 48-60V AC/DC (SH) per h3+ PW1600, hw+ HW1/2/4/6
281,53 € / pezzo* -
HWX030HSABobina di minima tensione 24-30V AC/DC (SH) per h3+ PW1600, hw+ HW1/2/4/6
281,53 € / pezzo* -
HWX034HSABobina di minima tensione 380-480V AC (SH) per h3+ PW1600, hw+ HW1/2/4/6
281,53 € / pezzo* -
HWX032HSABobina di minima tensione 100-130V AC/DC (SH) per h3+ PW1600, hw+ HW1/2/4/6
281,53 € / pezzo*
-
HWY033HDispositivo ritardatore bobina minima tensione 200-250V AC/DC h3+ PW1600, hw+
418,37 € / pezzo* -
HWY034HDispositivo ritardatore bobina minima tensione 380-480V AC per h3+ PW1600, hw+
526,89 € / pezzo* -
HWY031HDispositivo ritardatore bobina minima tensione 48-60V AC/DC per h3+ PW1600, hw+
418,37 € / pezzo* -
HWY030HDispositivo ritardatore bobina minima tensione 24-30V AC/DC per h3+ PW1600, hw+
418,37 € / pezzo*

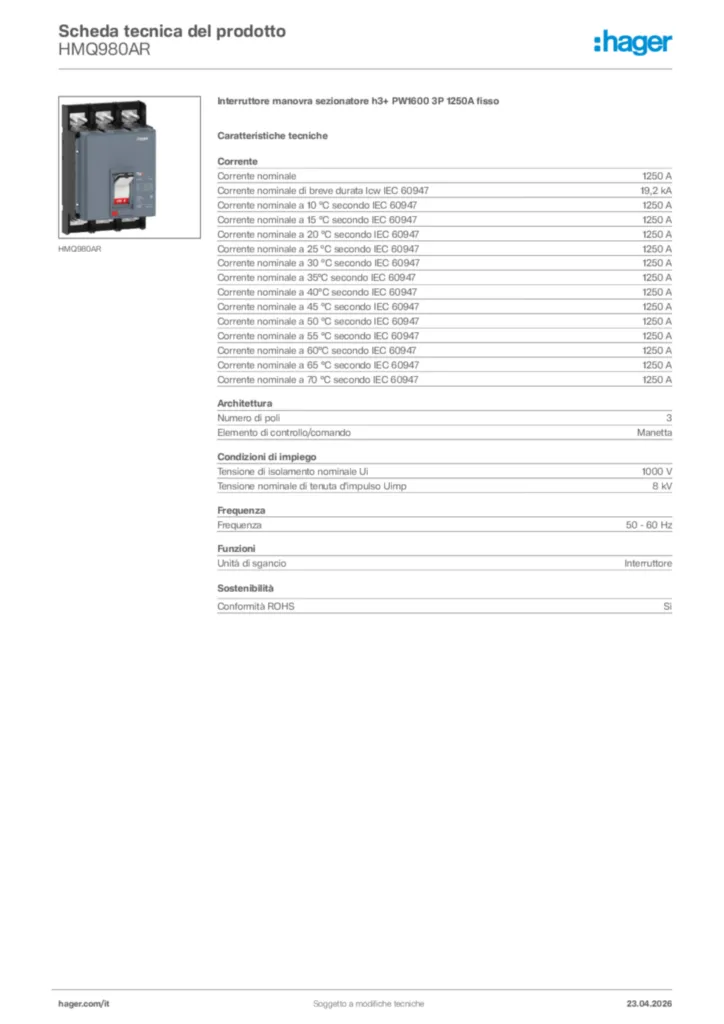

Proprietà tecniche
Corrente
-
Corrente nominale1250 A
-
Corrente nominale di breve durata Icw IEC 6094719,2 kA
-
Corrente nominale a 10 °C secondo IEC 609471250 A
-
Corrente nominale a 15 °C secondo IEC 609471250 A
-
Corrente nominale a 20 °C secondo IEC 609471250 A
-
Corrente nominale a 25 °C secondo IEC 609471250 A
-
Corrente nominale a 30 °C secondo IEC 609471250 A
-
Corrente nominale a 35°C secondo IEC 609471250 A
-
Corrente nominale a 40°C secondo IEC 609471250 A
-
Corrente nominale a 45 °C secondo IEC 609471250 A
-
Corrente nominale a 50 °C secondo IEC 609471250 A
-
Corrente nominale a 55 °C secondo IEC 609471250 A
-
Corrente nominale a 60°C secondo IEC 609471250 A
-
Corrente nominale a 65 °C secondo IEC 609471250 A
-
Corrente nominale a 70 °C secondo IEC 609471250 A
Architettura
-
Numero di poli3
-
Elemento di controllo/comandoManetta
Condizioni di impiego
-
Tensione di isolamento nominale Ui1000 V
-
Tensione nominale di tenuta d'impulso Uimp8 kV
Frequenza
-
Frequenza50 - 60 Hz
Funzioni
-
Unità di sgancioInterruttore
