ΕΝΔΟΔΑΠΕΔΙΟ ΚΟΥΤΙ IP66 10kN 24ΣΤ. ΑΛΟΥΜΙΝΙΟ VANR1201
EAN
4012002247891
Συσκευασία
1 τμχ
Τιμή
609,86 €
/ τμχ
Συνδεθείτε για να δημιουργήσετε μια λίστα προϊόντων
Πρέπει να είστε συνδεδεμένοι στο λογαριασμό σας στο myHager για να δημιουργήσετε λίστες προϊόντων
Ολοκληρώστε το συστημά σας
Απαραίτητα αξεσουάρ
Προαιρετικά αξεσουάρ
-
Έξοδος καλωδίων 1 διαθέσιμα προϊόντα
Συμβατά προϊόντα
-
Κωδικοί 2 διαθέσιμα προϊόντα
Ολοκληρώστε το συστημά σας
-
TULAA105
ΕΞΑΡΤΗΜΑ ΕΞΟΔΟΥ ΚΑΛΩΔΙΟΥ ΑΠΌ ΑΛΟΥΜΙΝΙΟ ΓΙΑ VANRx
131,35 € / τμχ*
Κωδικοί
Τεχνικές ιδιότητες
Αρχιτεκτονική
-
Με πλαίσιο προστασίας χαλιούΝαί
-
Με άνοιγμαΟχι
Διαστάσεις
-
Ενσωματωμένο βάθος90 mm
-
Διάμετρος τοποθέτησης306 mm
-
Εξωτερική διάμετρος325 mm
Ρύθμιση
-
Μέγεθος εγκατάστασης (ενδοδαπέδιες εγκαταστάσεις)R12
Εγκατάσταση, τοποθέτηση
-
Κατάλληλο για χωνευτή τοποθέτηση στο δάπεδοΟχι
-
Κατάλληλο για εγκατάσταση από σκυρόδεμαΝαί
-
Κατάλληλο για εξωτερική χρήσηΟχι
-
Κατάλληλο για εγκατάσταση σε υπερυψωμένο δάπεδοΟχι
-
Κατάλληλο για υγρό καθάρισμαΝαί
Οδηγίες
-
Συντήρηση δαπέδουυγρό καθάρισμα
Υλικά
-
ΥλικόΑλουμίνιο
-
ΧρώμαΑλουμίνιο
Συνθήκες χρήσης
-
Κάθετο φορτίο που εφαρμόζεται σε μεγάλη επιφάνεια (βαρύ φορτίο)10 kN
-
Κάθετο φορτίο που εφαρμόζεται σε μικρή επιφάνεια3 kN
Λειτουργίες
-
Κατάλληλο για κανάλι υποδαπέδιας τοποθέτησηςΟχι
Σχήμα
-
ΣχήμαΚυκλικό
Κείμενο
-
Έξοδος καλωδίουΜε έξοδο καλωδίου στο κάλυμμα
Σύνδεση
-
Αριθμός εξαρτημάτων εισόδου καλωδίων3
-
Αριθμός υποδοχών SCHUKO12
Εξοπλισμός
-
Αριθμός ενσωματωμένων συσκευών12
-
Αριθμός κουτιών εξόδου3
Ασφάλεια
-
Κατηγορία προστασίας (IP)IP20
-
Αντοχή σε κρούση IKIK10
-
Κατηγορία προστασίας σε αχρησιμοποίητη κατάστασηIP66
Λήψεις
-
Εικόνα προϊόντος
-
Product datasheet

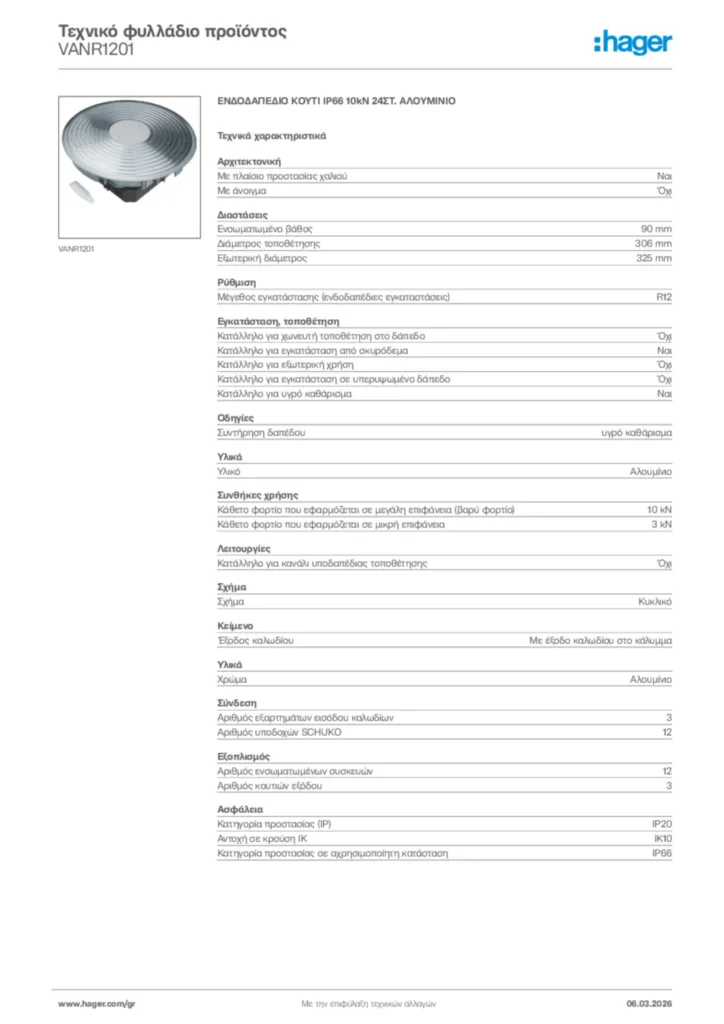

Hager Τεχνικό φυλλάδιο προϊόντος VANR1201
ΕΝΔΟΔΑΠΕΔΙΟ ΚΟΥΤΙ IP66 10kN 24ΣΤ. ΑΛΟΥΜΙΝΙΟ
PDF -
Instruction manual
Instruction manual International 2020-01-01
PDF745,19 kB -
Technical appendix (single product)
Floor installation systems - Information for the floor layer
Floor installation systems - Information for the floor layer (EN, 07-2023)
PDF2,59 MB
Floor installation systems - Mechanical stress
Floor installation systems - Mechanical stress (EN, 02-2024)
PDF389,75 kB
Floor installation systems - Protection class
Floor installation systems - Protection class (EN, 02-2024)
PDF868,08 kB -
STEP files
STEP files International 2022-10-06
STP578,01 kB -
Product Drawing
Technical Drawing of VANR1201
Product Drawing International 2022-10-07
PDF138,82 kB -
Handbook
Floor installation systems - Handbook: Basic knowledge
Floor installation systems - Handbook: Basic knowledge (EN, 04-2024)
PDF99,70 MB
Floor installation systems - Handbook: Installation units
Floor installation systems - Handbook: Installation units (EN, 12-2024)
PDF21,12 MB -
Declaration of conformity
EU-Declaration VANR T034A DE_EN 26072019
Declaration of conformity International 2019-08-23
PDF47,96 kB
