Υλικά προστασίας ισχύος

ΑΥΤΟΜΑΤΟΣ ΔΙΑΚΟΠΤΗΣ ΙΣΧΥΟΣ h3+ P630 50kΑ LSI 4P 630A HMW631JR

Name: HMW631JR
Brand: Hager
SKU: HMW631JR20
Price: 1699.24 EUR

EAN

3250613198251

Συσκευασία

1 τμχ

Τιμή

1.699,24 €

/ τμχ *

Αξεσουάρ
Τεχνικές ιδιότητες
Περιβαλλοντική αξία
Τεκμηρίωση
Περισσότερα προϊόντα

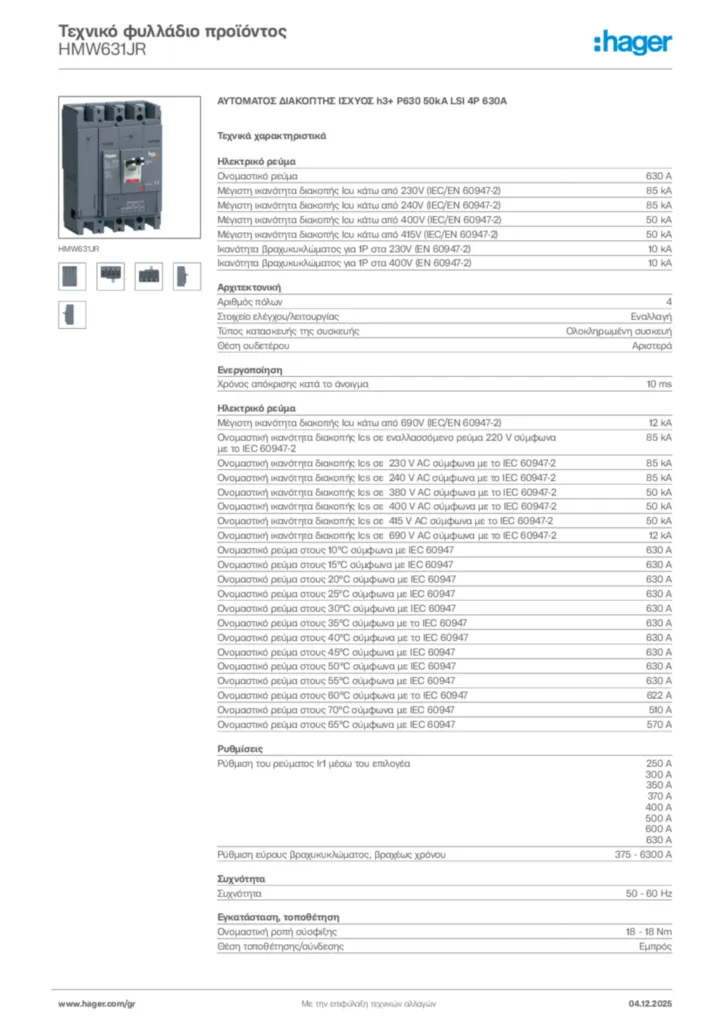

Κατεβάστε το φύλλο δεδομένων

Ολοκληρώστε το συστημά σας

Προαιρετικά αξεσουάρ

Τύπου A για σειρές P250 και x/P630 1 διαθέσιμα προϊόντα
Βοηθητικός προσαρμογέας καλωδίου δεδομένων 1 διαθέσιμα προϊόντα
Εξαρτήματα για υλικά προστασίας 1 διαθέσιμα προϊόντα
Πηνία εργασίας 2 διαθέσιμα προϊόντα
Πηνία έλλειψης τάσης 4 διαθέσιμα προϊόντα
Δείτε περισσότερα 24 άλλα διαθέσιμα προϊόντα

Τεχνικές ιδιότητες

Ονομαστικό ρεύμα

630 A
Ονομαστική τελική ικανότητα διακοπής βραχυκυκλώματος Icu υπό 230 V AC IEC60947-2

85 kA
Ονομαστική τελική ικανότητα διακοπής βραχυκυκλώματος Icu υπό 240 V AC IEC 60947-2

85 kA
Ονομαστική τελική ικανότητα διακοπής βραχυκυκλώματος Icu κάτω από 400 V AC IEC 60947-2

50 kA
Ονομαστική τελική ικανότητα διακοπής βραχυκυκλώματος Icu υπό 415 V AC IEC 60947-2

50 kA
Ικανότητα διακοπής σε 1 πόλο για AC 230 V IEC 60947-2

10 kA
Ικανότητα διακοπής σε 1 πόλο για AC 400 V IEC60947-2

10 kA
Ονομαστική τελική ικανότητα διακοπής βραχυκυκλώματος Icu υπό 690 V AC IEC 60947-2

12 kA
Ονομαστική ικανότητα διακοπής Ics σε εναλλασσόμενο ρεύμα 220 V σύμφωνα με το IEC 60947-2

85 kA
Ονομαστική ικανότητα διακοπής λειτουργίας Ics κάτω από 230 V AC σύμφωνα με το IEC 60947-2

85 kA
Ονομαστική ικανότητα διακοπής λειτουργίας Ics κάτω από 240 V AC σύμφωνα με το IEC 60947-2

85 kA
Ονομαστική ικανότητα θραύσης Ics σε εναλλασσόμενο ρεύμα 380 V σύμφωνα με το IEC 60947-2

50 kA
Ονομαστική ικανότητα θραύσης Ics σε εναλλασσόμενο ρεύμα 400 V σύμφωνα με το IEC 60947-2

50 kA
Ονομαστική ικανότητα θραύσης Ics σε εναλλασσόμενο ρεύμα 415 V σύμφωνα με το IEC 60947-2

50 kA
Ονομαστική ικανότητα διακοπής Ics κάτω από 690 V AC σύμφωνα με το IEC 60947-2

12 kA
Ονομαστικό ρεύμα στους 10°C σύμφωνα με το IEC 60947

630 A
Ονομαστικό ρεύμα στους 15°C σύμφωνα με το IEC 60947

630 A
Ονομαστικό ρεύμα στους 20°C σύμφωνα με το IEC 60947

630 A
Ονομαστικό ρεύμα στους 25°C σύμφωνα με το IEC 60947

630 A
Ονομαστικό ρεύμα στους 30°C σύμφωνα με το IEC 60947

630 A
Ονομαστικό ρεύμα στους 35°C σύμφωνα με το IEC 60947

630 A
Ονομαστικό ρεύμα στους 40°C σύμφωνα με το IEC60947

630 A
Ονομαστικό ρεύμα στους 45°C σύμφωνα με το IEC60947

630 A
Ονομαστικό ρεύμα στους 50°C σύμφωνα με το IEC60947

630 A
Ονομαστικό ρεύμα στους 55°C σύμφωνα με το IEC 60947

630 A
Ονομαστικό ρεύμα στους 60°C σύμφωνα με το IEC 60947

622 A
Ονομαστικό ρεύμα στους 70°C σύμφωνα με το IEC 60947

510 A
Ονομαστικό ρεύμα στους 65°C σύμφωνα με το IEC 60947

570 A

Αριθμός πόλων

4
Στοιχείο ελέγχου/λειτουργίας

Εναλλαγή
Τύπος κατασκευής της συσκευής

Ολοκληρωμένη συσκευή
Θέση ουδετέρου

Αριστερά

Χρόνος απόκρισης κατά το άνοιγμα

10 ms

Ρύθμιση του ρεύματος Ir1 μέσω του επιλογέα

250 A, 300 A, 350 A, 370 A, 400 A, 500 A, 600 A, 630 A
Ρύθμιση εύρους βραχυκυκλώματος, βραχέως χρόνου

375 - 6.300 A

Συχνότητα

50 - 60 Hz

Ονομαστική ροπή σύσφιξης

18 - 18 Nm
Θέση τοποθέτησης/σύνδεσης

Εμπρός

Ονομαστική τάση αντοχής σε κρουστικό ρεύμα Uimp

8.000 V
Ονομαστική τάση μόνωσης Ui

800 V
Ονομαστική τάση λειτουργίας Ue

220 - 690 V

Μονάδα ενεργοποίησης

LSI

Συνολική απώλεια ισχύος σε ονομαστικό ρεύμα In

190,50 W
Απώλεια ισχύος ανά πόλο σε ονομαστικό ρεύμα In

63,50 W

Αριθμός βοηθητικών επαφών ως μεταγωγική επαφή

0
Αριθμός βοηθητικών επαφών ως NC επαφή

0
Αριθμός βοηθητικών επαφών ως NO επαφή

0

Βαθμός προστασίας IP

IP4X

Θερμοκρασία λειτουργίας

-25 - 70 °C
Βαθμός ρύπανσης σύμφωνα με το IEC 60664/IEC 60947-2

3

Τύπος σύνδεσης

Ακροδέκτης

Υλικό καλωδίου

χαλκός, Αλουμίνιο

Ύψος

260 mm
Πλάτος

185 mm
Βάθος

150 mm

Ενσωματωμένη μονάδα κινητήρα

Οχι

Κατάλληλο για ράγα DIN

Οχι
Συμβατό με RDC AOB

Ναί
Κατάλληλο για πίνακα διανομής

Ναί

Θέση τροφοδοσίας ρεύματος

Αμφίδρομη

Προστασία υπερφόρτωσης μακράς διάρκειας (ltd): καθυστέρηση (tr)

0,5 s, 1,5 s, 2,5 s, 5 s, 7,5 s, 9 s, 10 s, 12 s, 14 s, 16 s
Προστασία βραχυχρόνιου χρόνου (std): ρεύμα (Isd)

1,5, 2, 3, 4, 5, 6, 7, 8, 10
Προστασία σύντομης διάρκειας (std): καθυστέρηση (tsd)

50 ms, 100 ms, 200 ms, 300 ms, 400 ms
Στιγμιαία προστασία (li): συντελεστής ρύθμισης του επιλογέα

3, 4, 5, 6, 7, 8, 9, 10, 11
