ΑΥΤΟΜΑΤΟΣ ΔΙΑΚΟΠΤΗΣ ΙΣΧΥΟΣ h3+ P250 50kΑ LSI 4P 250Α HMT251JR

Name: HMT251JR
Brand: Hager
SKU: HMT251JR20
Price: 1070.53 EUR

EAN

3250613176617

Συσκευασία

1 τμχ

Τιμή

1.070,53 €

/ τμχ

Αξεσουάρ
Τεχνικές ιδιότητες
Περιβαλλοντική αξία
Τεκμηρίωση
Περισσότερα προϊόντα

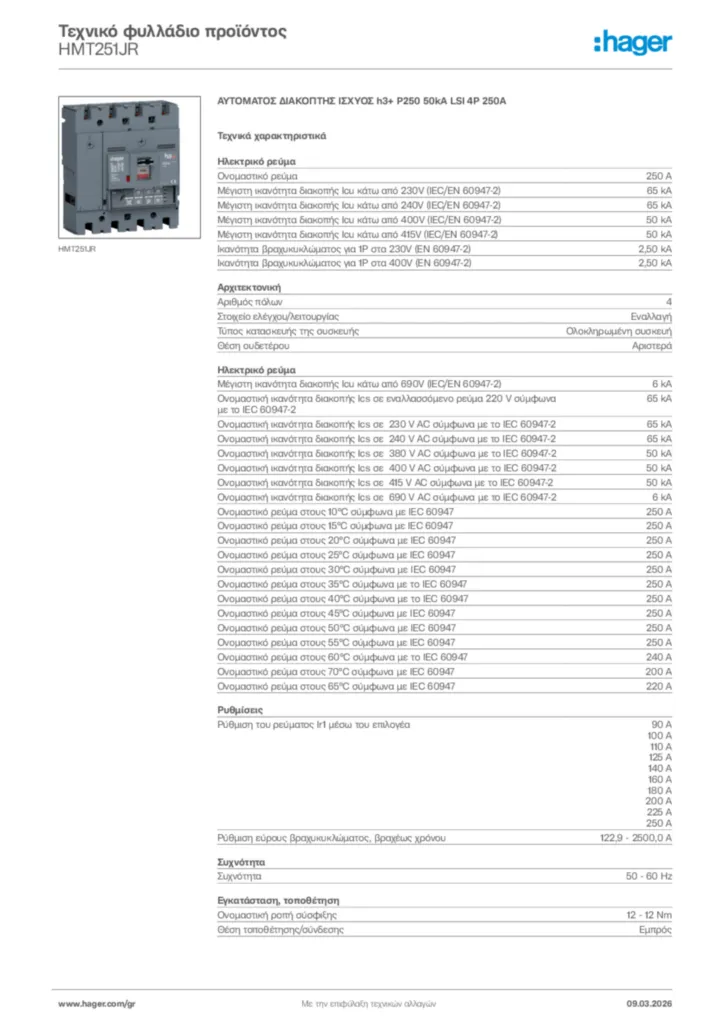

Κατεβάστε το φύλλο δεδομένων

Ολοκληρώστε το συστημά σας

Χεριστήρια με κλείδωμα για αυτόματους διακόπτες ισχύος 1 διαθέσιμα προϊόντα
Πηνία εργασίας 2 διαθέσιμα προϊόντα
Εξαρτήματα κλειδώματως και μανδάλωσης 5 διαθέσιμα προϊόντα
Προεκτάσεις και τερματικά σύνδεσης 6 διαθέσιμα προϊόντα
Βοηθητικές επαφές 2 διαθέσιμα προϊόντα
Βοηθητικό καλώδιο μανδάλωσης 2 διαθέσιμα προϊόντα

Τεχνικές ιδιότητες

Ονομαστικό ρεύμα

250 A
Μέγιστη ικανότητα διακοπής Icu κάτω από 230V (IEC/EN 60947-2)

65 kA
Μέγιστη ικανότητα διακοπής Icu κάτω από 240V (IEC/EN 60947-2)

65 kA
Μέγιστη ικανότητα διακοπής Icu κάτω από 400V (IEC/EN 60947-2)

50 kA
Μέγιστη ικανότητα διακοπής Icu κάτω από 415V (IEC/EN 60947-2)

50 kA
Ικανότητα βραχυκυκλώματος για 1P στα 230V (EN 60947-2)

2,50 kA
Ικανότητα βραχυκυκλώματος για 1P στα 400V (EN 60947-2)

2,50 kA
Μέγιστη ικανότητα διακοπής Icu κάτω από 690V (IEC/EN 60947-2)

6 kA
Ονομαστική ικανότητα διακοπής Ics σε εναλλασσόμενο ρεύμα 220 V σύμφωνα με το IEC 60947-2

65 kA
Ονομαστική ικανότητα διακοπής Ics σε 230 V AC σύμφωνα με το IEC 60947-2

65 kA
Ονομαστική ικανότητα διακοπής Ics σε 240 V AC σύμφωνα με το IEC 60947-2

65 kA
Ονομαστική ικανότητα διακοπής Ics σε 380 V AC σύμφωνα με το IEC 60947-2

50 kA
Ονομαστική ικανότητα διακοπής Ics σε 400 V AC σύμφωνα με το IEC 60947-2

50 kA
Ονομαστική ικανότητα διακοπής Ics σε 415 V AC σύμφωνα με το IEC 60947-2

50 kA
Ονομαστική ικανότητα διακοπής Ics σε 690 V AC σύμφωνα με το IEC 60947-2

6 kA
Ονομαστικό ρεύμα στους 10°C σύμφωνα με IEC 60947

250 A
Ονομαστικό ρεύμα στους 15°C σύμφωνα με IEC 60947

250 A
Ονομαστικό ρεύμα στους 20°C σύμφωνα με IEC 60947

250 A
Ονομαστικό ρεύμα στους 25°C σύμφωνα με IEC 60947

250 A
Ονομαστικό ρεύμα στους 30°C σύμφωνα με IEC 60947

250 A
Ονομαστικό ρεύμα στους 35°C σύμφωνα με το IEC 60947

250 A
Ονομαστικό ρεύμα στους 40°C σύμφωνα με το IEC 60947

250 A
Ονομαστικό ρεύμα στους 45°C σύμφωνα με IEC 60947

250 A
Ονομαστικό ρεύμα στους 50°C σύμφωνα με IEC 60947

250 A
Ονομαστικό ρεύμα στους 55°C σύμφωνα με IEC 60947

250 A
Ονομαστικό ρεύμα στους 60°C σύμφωνα με το IEC 60947

240 A
Ονομαστικό ρεύμα στους 70°C σύμφωνα με IEC 60947

200 A
Ονομαστικό ρεύμα στους 65°C σύμφωνα με IEC 60947

220 A

Αριθμός πόλων

4
Στοιχείο ελέγχου/λειτουργίας

Εναλλαγή
Τύπος κατασκευής της συσκευής

Ολοκληρωμένη συσκευή
Θέση ουδετέρου

Αριστερά

Ρύθμιση του ρεύματος Ir1 μέσω του επιλογέα

90 A, 100 A, 110 A, 125 A, 140 A, 160 A, 180 A, 200 A, 225 A, 250 A
Ρύθμιση εύρους βραχυκυκλώματος, βραχέως χρόνου

122,9 - 2.500,0 A

Συχνότητα

50 - 60 Hz

Ονομαστική ροπή σύσφιξης

12 - 12 Nm
Θέση τοποθέτησης/σύνδεσης

Εμπρός

Ονομαστική τάση αντοχής σε κρουστικό ρεύμα Uimp

8.000 V
Ονομαστική τάση μόνωσης Ui

800 V
Ονομαστική τάση λειτουργίας Ue

220 - 690 V

Μονάδα ενεργοποίησης

LSI

Συνολική απώλεια ισχύος σε ονομαστικό ρεύμα In

45 W
Απώλεια ισχύος ανά πόλο σε ονομαστικό ρεύμα In

15 W

Διάρκεια ζωής προϊόντος, ηλεκτρική αντοχή σε κύκλους λειτουργίας

10.000
Αριθμός μηχανικών λειτουργιών

40.000

Αριθμός βοηθητικών επαφών ως μεταγωγική επαφή

0
Αριθμός βοηθητικών επαφών ως NC επαφή

0
Αριθμός βοηθητικών επαφών ως NO επαφή

0

Κατηγορία προστασίας (IP)

IP4X

Θερμοκρασία λειτουργίας

-25 - 70 °C
Βαθμός ρύπανσης σύμφωνα με IEC 60664 / IEC 60947-2

3

Δυνατότητα κλειδώματος

Ναί

Εύκαμπτος αγωγός διατομής

35 - 150 mm²
Διατομή άκαμπτου αγωγού

35 - 185 mm²
Τύπος σύνδεσης

Ακροδέκτης

Υλικό καλωδίου

Χαλκός, Αλουμίνιο

Ύψος

165 mm
Πλάτος

140 mm
Βάθος

97 mm

Ενσωματωμένη μονάδα κινητήρα

Οχι

Κατάλληλο για ράγα DIN

Οχι
Συμβατό με RDC AOB

Ναί
Κατάλληλο για πίνακα διανομής

Ναί

Θέση τροφοδοσίας ρεύματος

Αμφίδρομη

Προστασία υπερφόρτωσης μακράς διάρκειας (ltd): καθυστέρηση (tr)

0,5 s, 1,5 s, 2,5 s, 5 s, 7,5 s, 9 s, 10 s, 12 s, 14 s, 16 s
Προστασία βραχυχρόνιου χρόνου (std): ρεύμα (Isd)

1,5, 2, 3, 4, 5, 6, 7, 8, 10
Προστασία σύντομης διάρκειας (std): καθυστέρηση (tsd)

50 ms, 100 ms, 200 ms, 300 ms, 400 ms
Στιγμιαία προστασία (li): συντελεστής ρύθμισης του επιλογέα

3, 4, 5, 6, 7, 8, 9, 10, 11
