Υλικά προστασίας ισχύος

ΑΥΤΟΜΑΤΟΣ ΔΙΑΚΟΠΤΗΣ ΙΣΧΥΟΣ h3+ P250 50kΑ LSI 4P 250Α HET251JR

Name: HET251JR
Brand: Hager
SKU: HET251JR20
Price: 1122.15 EUR

EAN

3250613176372

Συσκευασία

1 τμχ

Τιμή

1.122,15 €

/ τμχ *

Αξεσουάρ
Τεχνικές ιδιότητες
Περιβαλλοντική αξία
Τεκμηρίωση
Περισσότερα προϊόντα

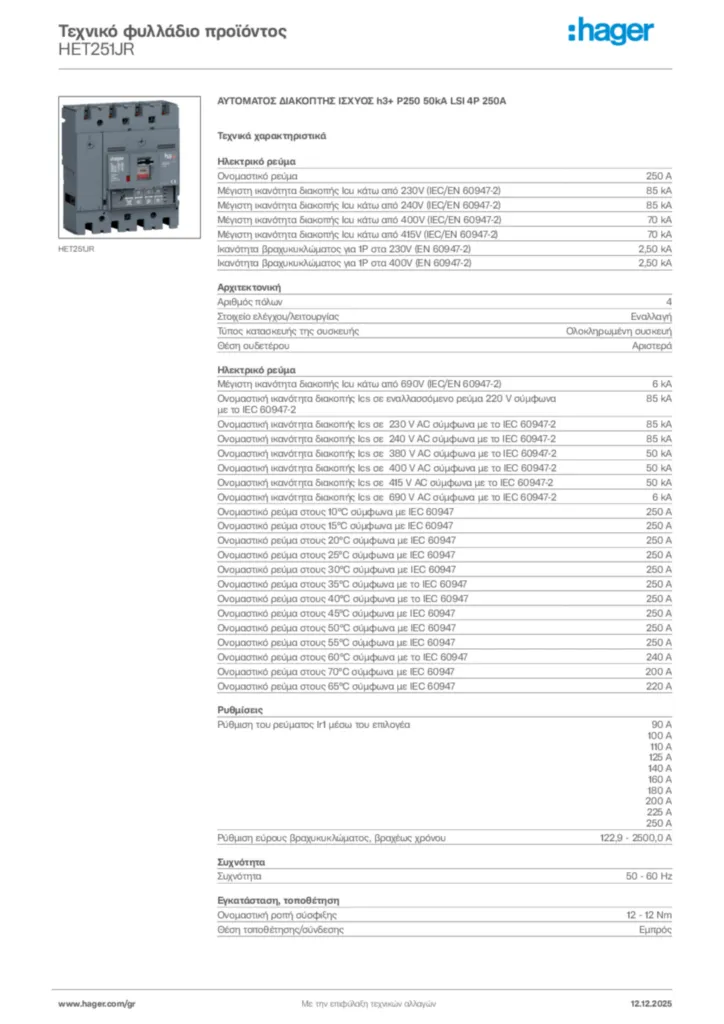

Κατεβάστε το φύλλο δεδομένων

Ολοκληρώστε το συστημά σας

Προαιρετικά αξεσουάρ

Τύπου A για σειρές P250 και x/P630 1 διαθέσιμα προϊόντα
Βοηθητικός προσαρμογέας καλωδίου δεδομένων 1 διαθέσιμα προϊόντα
Εξαρτήματα για υλικά προστασίας 1 διαθέσιμα προϊόντα
Πηνία εργασίας 2 διαθέσιμα προϊόντα
Πηνία έλλειψης τάσης 4 διαθέσιμα προϊόντα
Δείτε περισσότερα 26 άλλα διαθέσιμα προϊόντα

Τεχνικές ιδιότητες

Ονομαστικό ρεύμα

250 A
Ονομαστική τελική ικανότητα διακοπής βραχυκυκλώματος Icu υπό 230 V AC IEC60947-2

85 kA
Ονομαστική τελική ικανότητα διακοπής βραχυκυκλώματος Icu υπό 240 V AC IEC 60947-2

85 kA
Ονομαστική τελική ικανότητα διακοπής βραχυκυκλώματος Icu κάτω από 400 V AC IEC 60947-2

70 kA
Ονομαστική τελική ικανότητα διακοπής βραχυκυκλώματος Icu υπό 415 V AC IEC 60947-2

70 kA
Ικανότητα διακοπής σε 1 πόλο για AC 230 V IEC 60947-2

2,50 kA
Ικανότητα διακοπής σε 1 πόλο για AC 400 V IEC60947-2

2,50 kA
Ονομαστική τελική ικανότητα διακοπής βραχυκυκλώματος Icu υπό 690 V AC IEC 60947-2

6 kA
Ονομαστική ικανότητα διακοπής Ics σε εναλλασσόμενο ρεύμα 220 V σύμφωνα με το IEC 60947-2

85 kA
Ονομαστική ικανότητα διακοπής λειτουργίας Ics κάτω από 230 V AC σύμφωνα με το IEC 60947-2

85 kA
Ονομαστική ικανότητα διακοπής λειτουργίας Ics κάτω από 240 V AC σύμφωνα με το IEC 60947-2

85 kA
Ονομαστική ικανότητα θραύσης Ics σε εναλλασσόμενο ρεύμα 380 V σύμφωνα με το IEC 60947-2

50 kA
Ονομαστική ικανότητα θραύσης Ics σε εναλλασσόμενο ρεύμα 400 V σύμφωνα με το IEC 60947-2

50 kA
Ονομαστική ικανότητα θραύσης Ics σε εναλλασσόμενο ρεύμα 415 V σύμφωνα με το IEC 60947-2

50 kA
Ονομαστική ικανότητα διακοπής Ics κάτω από 690 V AC σύμφωνα με το IEC 60947-2

6 kA
Ονομαστικό ρεύμα στους 10°C σύμφωνα με το IEC 60947

250 A
Ονομαστικό ρεύμα στους 15°C σύμφωνα με το IEC 60947

250 A
Ονομαστικό ρεύμα στους 20°C σύμφωνα με το IEC 60947

250 A
Ονομαστικό ρεύμα στους 25°C σύμφωνα με το IEC 60947

250 A
Ονομαστικό ρεύμα στους 30°C σύμφωνα με το IEC 60947

250 A
Ονομαστικό ρεύμα στους 35°C σύμφωνα με το IEC 60947

250 A
Ονομαστικό ρεύμα στους 40°C σύμφωνα με το IEC60947

250 A
Ονομαστικό ρεύμα στους 45°C σύμφωνα με το IEC60947

250 A
Ονομαστικό ρεύμα στους 50°C σύμφωνα με το IEC60947

250 A
Ονομαστικό ρεύμα στους 55°C σύμφωνα με το IEC 60947

250 A
Ονομαστικό ρεύμα στους 60°C σύμφωνα με το IEC 60947

240 A
Ονομαστικό ρεύμα στους 70°C σύμφωνα με το IEC 60947

200 A
Ονομαστικό ρεύμα στους 65°C σύμφωνα με το IEC 60947

220 A

Αριθμός πόλων

4
Στοιχείο ελέγχου/λειτουργίας

Εναλλαγή
Τύπος κατασκευής της συσκευής

Ολοκληρωμένη συσκευή
Θέση ουδετέρου

Αριστερά

Ρύθμιση του ρεύματος Ir1 μέσω του επιλογέα

90 A, 100 A, 110 A, 125 A, 140 A, 160 A, 180 A, 200 A, 225 A, 250 A
Ρύθμιση εύρους βραχυκυκλώματος, βραχέως χρόνου

122,9 - 2.500,0 A

Συχνότητα

50 - 60 Hz

Ονομαστική ροπή σύσφιξης

12 - 12 Nm
Θέση τοποθέτησης/σύνδεσης

Εμπρός

Ονομαστική τάση αντοχής σε κρουστικό ρεύμα Uimp

8.000 V
Ονομαστική τάση μόνωσης Ui

800 V
Ονομαστική τάση λειτουργίας Ue

220 - 690 V

Μονάδα ενεργοποίησης

LSI

Συνολική απώλεια ισχύος σε ονομαστικό ρεύμα In

45 W
Απώλεια ισχύος ανά πόλο σε ονομαστικό ρεύμα In

15 W

Διάρκεια ζωής προϊόντος, ηλεκτρική αντοχή σε κύκλους λειτουργίας

10.000
Αριθμός μηχανικών λειτουργιών

40.000

Αριθμός βοηθητικών επαφών ως μεταγωγική επαφή

0
Αριθμός βοηθητικών επαφών ως NC επαφή

0
Αριθμός βοηθητικών επαφών ως NO επαφή

0

Βαθμός προστασίας IP

IP4X

Θερμοκρασία λειτουργίας

-25 - 70 °C
Βαθμός ρύπανσης σύμφωνα με το IEC 60664/IEC 60947-2

3

Δυνατότητα κλειδώματος

Ναί

Εύκαμπτος αγωγός διατομής

35 - 150 mm²
Διατομή άκαμπτου αγωγού

35 - 185 mm²
Τύπος σύνδεσης

Ακροδέκτης

Υλικό καλωδίου

χαλκός, Αλουμίνιο

Ύψος

165 mm
Πλάτος

140 mm
Βάθος

97 mm

Ενσωματωμένη μονάδα κινητήρα

Οχι

Κατάλληλο για ράγα DIN

Οχι
Συμβατό με RDC AOB

Ναί
Κατάλληλο για πίνακα διανομής

Ναί

Θέση τροφοδοσίας ρεύματος

Αμφίδρομη

Προστασία υπερφόρτωσης μακράς διάρκειας (ltd): καθυστέρηση (tr)

0,5 s, 1,5 s, 2,5 s, 5 s, 7,5 s, 9 s, 10 s, 12 s, 14 s, 16 s
Προστασία βραχυχρόνιου χρόνου (std): ρεύμα (Isd)

1,5, 2, 3, 4, 5, 6, 7, 8, 10
Προστασία σύντομης διάρκειας (std): καθυστέρηση (tsd)

50 ms, 100 ms, 200 ms, 300 ms, 400 ms
Στιγμιαία προστασία (li): συντελεστής ρύθμισης του επιλογέα

3, 4, 5, 6, 7, 8, 9, 10, 11
