EAN

3250613176310

Συσκευασία

1 τμχ

Αυτόματοι διακόπτες ισχύος

ΑΥΤΟΜΑΤΟΣ ΔΙΑΚΟΠΤΗΣ ΙΣΧΥΟΣ h3+ P250 70kΑ LSI 4P 160A HET161JR

Τιμή

1.173,53 €

/ τμχ

Αξεσουάρ
Τεχνικές ιδιότητες
Περιβαλλοντική αξία
Τεκμηρίωση
Περισσότερα προϊόντα

Κατεβάστε το φύλλο δεδομένων

Ολοκληρώστε το συστημά σας

Βοηθητικό καλώδιο μανδάλωσης 2 διαθέσιμα προϊόντα
Τύπου A για σειρές P250 και x/P630 3 διαθέσιμα προϊόντα
Βοηθητικός προσαρμογέας καλωδίου δεδομένων 1 διαθέσιμα προϊόντα
Πηνία εργασίας 2 διαθέσιμα προϊόντα
Πηνία έλλειψης τάσης 2 διαθέσιμα προϊόντα
Προεκτάσεις και τερματικά σύνδεσης 6 διαθέσιμα προϊόντα

Τεχνικές ιδιότητες

Ονομαστικό ρεύμα

160 A
Μέγιστη ικανότητα διακοπής Icu κάτω από 230V (IEC/EN 60947-2)

85 kA
Μέγιστη ικανότητα διακοπής Icu κάτω από 240V (IEC/EN 60947-2)

85 kA
Μέγιστη ικανότητα διακοπής Icu κάτω από 400V (IEC/EN 60947-2)

70 kA
Μέγιστη ικανότητα διακοπής Icu κάτω από 415V (IEC/EN 60947-2)

70 kA
Ικανότητα βραχυκυκλώματος για 1P στα 230V (EN 60947-2)

2,50 kA
Ικανότητα βραχυκυκλώματος για 1P στα 400V (EN 60947-2)

2,50 kA
Μέγιστη ικανότητα διακοπής Icu κάτω από 690V (IEC/EN 60947-2)

6 kA
Ονομαστική ικανότητα διακοπής Ics σε εναλλασσόμενο ρεύμα 220 V σύμφωνα με το IEC 60947-2

85 kA
Ονομαστική ικανότητα διακοπής Ics σε 230 V AC σύμφωνα με το IEC 60947-2

85 kA
Ονομαστική ικανότητα διακοπής Ics σε 240 V AC σύμφωνα με το IEC 60947-2

85 kA
Ονομαστική ικανότητα διακοπής Ics σε 380 V AC σύμφωνα με το IEC 60947-2

50 kA
Ονομαστική ικανότητα διακοπής Ics σε 400 V AC σύμφωνα με το IEC 60947-2

50 kA
Ονομαστική ικανότητα διακοπής Ics σε 415 V AC σύμφωνα με το IEC 60947-2

50 kA
Ονομαστική ικανότητα διακοπής Ics σε 690 V AC σύμφωνα με το IEC 60947-2

6 kA
Ονομαστικό ρεύμα στους 10°C σύμφωνα με IEC 60947

160 A
Ονομαστικό ρεύμα στους 15°C σύμφωνα με IEC 60947

160 A
Ονομαστικό ρεύμα στους 20°C σύμφωνα με IEC 60947

160 A
Ονομαστικό ρεύμα στους 25°C σύμφωνα με IEC 60947

160 A
Ονομαστικό ρεύμα στους 30°C σύμφωνα με IEC 60947

160 A
Ονομαστικό ρεύμα στους 35°C σύμφωνα με το IEC 60947

160 A
Ονομαστικό ρεύμα στους 40°C σύμφωνα με το IEC 60947

160 A
Ονομαστικό ρεύμα στους 45°C σύμφωνα με IEC 60947

160 A
Ονομαστικό ρεύμα στους 50°C σύμφωνα με IEC 60947

160 A
Ονομαστικό ρεύμα στους 55°C σύμφωνα με IEC 60947

160 A
Ονομαστικό ρεύμα στους 60°C σύμφωνα με το IEC 60947

160 A
Ονομαστικό ρεύμα στους 70°C σύμφωνα με IEC 60947

135 A
Ονομαστικό ρεύμα στους 65°C σύμφωνα με IEC 60947

145 A

Αριθμός πόλων

4
Στοιχείο ελέγχου/λειτουργίας

Εναλλαγή
Τύπος κατασκευής της συσκευής

Ολοκληρωμένη συσκευή
Θέση ουδετέρου

Αριστερά

Ρύθμιση του ρεύματος Ir1 μέσω του επιλογέα

63 A, 70 A, 80 A, 90 A, 100 A, 110 A, 125 A, 135 A, 150 A, 160 A
Ρύθμιση εύρους βραχυκυκλώματος, βραχέως χρόνου

86 - 1.600 A

Συχνότητα

50 - 60 Hz

Ονομαστική ροπή σύσφιξης

12 - 12 Nm
Θέση τοποθέτησης/σύνδεσης

Εμπρός

Ονομαστική τάση αντοχής σε κρουστικό ρεύμα Uimp

8.000 V
Ονομαστική τάση μόνωσης Ui

800 V
Ονομαστική τάση λειτουργίας Ue

220 - 690 V

Μονάδα ενεργοποίησης

LSI

Συνολική απώλεια ισχύος σε ονομαστικό ρεύμα In

18,42 W
Απώλεια ισχύος ανά πόλο σε ονομαστικό ρεύμα In

6,14 W

Διάρκεια ζωής προϊόντος, ηλεκτρική αντοχή σε κύκλους λειτουργίας

10.000
Αριθμός μηχανικών λειτουργιών

40.000

Αριθμός βοηθητικών επαφών ως μεταγωγική επαφή

0
Αριθμός βοηθητικών επαφών ως NC επαφή

0
Αριθμός βοηθητικών επαφών ως NO επαφή

0

Κατηγορία προστασίας (IP)

IP4X

Θερμοκρασία λειτουργίας

-25 - 70 °C
Βαθμός ρύπανσης σύμφωνα με IEC 60664 / IEC 60947-2

3

Δυνατότητα κλειδώματος

Ναί

Εύκαμπτος αγωγός διατομής

35 - 150 mm²
Διατομή άκαμπτου αγωγού

35 - 185 mm²
Τύπος σύνδεσης

Ακροδέκτης

Υλικό καλωδίου

Χαλκός, Αλουμίνιο

Ύψος

165 mm
Πλάτος

140 mm
Βάθος

97 mm

Ενσωματωμένη μονάδα κινητήρα

Οχι

Κατάλληλο για ράγα DIN

Οχι
Συμβατό με RDC AOB

Ναί
Κατάλληλο για πίνακα διανομής

Ναί

Θέση τροφοδοσίας ρεύματος

Αμφίδρομη

Προστασία υπερφόρτωσης μακράς διάρκειας (ltd): καθυστέρηση (tr)

0,5 s, 1,5 s, 2,5 s, 5 s, 7,5 s, 9 s, 10 s, 12 s, 14 s, 16 s
Προστασία βραχυχρόνιου χρόνου (std): ρεύμα (Isd)

1,5, 2, 3, 4, 5, 6, 7, 8, 10
Προστασία σύντομης διάρκειας (std): καθυστέρηση (tsd)

50 ms, 100 ms, 200 ms, 300 ms, 400 ms
Στιγμιαία προστασία (li): συντελεστής ρύθμισης του επιλογέα

3, 4, 5, 6, 7, 8, 9, 10, 11

Περιβαλλοντική αξία

Συμμόρφωση RoHS Ναι

Πιστοποιήσεις και έγγραφα

PEP - Moulded Case Circuit Breaker h3+ P250 LSI 4P4D N0-50-100% 250A 40kA FTC (English)

PDF

6,45 MB

REACH declaration HET161JR

PDF

RoHS report HET161JR

PDF

Λήψεις

Εικόνα προϊόντος

Εικόνα προϊόντος HET161JR

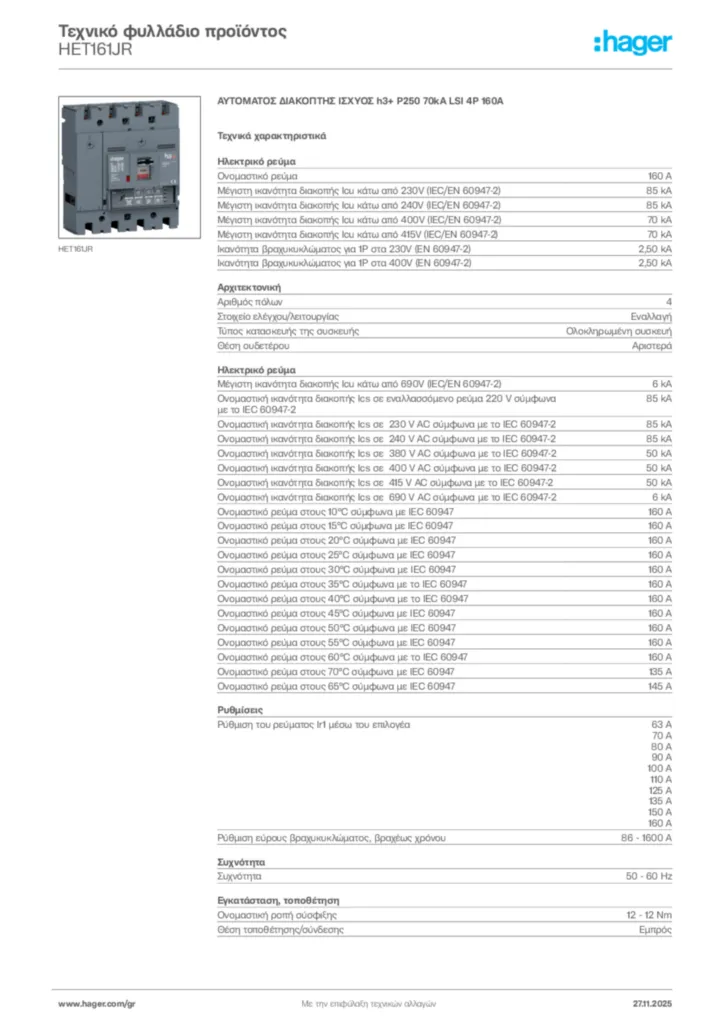

Product datasheet

Hager Τεχνικό φυλλάδιο προϊόντος HET161JR

ΑΥΤΟΜΑΤΟΣ ΔΙΑΚΟΠΤΗΣ ΙΣΧΥΟΣ h3+ P250 70kΑ LSI 4P 160A

PDF
Installation manual

Installation manual International 2018-06-04

PDF

2,86 MB

Manual for moulded case circuit breaker h3+ P250 (Date: 2020-03)

Installation manual International 2015-11-02

PDF

4,67 MB
STEP files

CAD file for MCCB 250A 4P

STEP files International 2023-11-24

STP

805,89 kB
Handbook

Technical catalogue

h3+ Moulded Case Circuit breakers up to 630A

PDF

48,86 MB
Declaration of conformity

Declaration

Declaration of conformity International 2022-04-25

PDF

349,41 kB

Declaration

Declaration of conformity International 2022-04-25

PDF

461,97 kB

Περισσότερα τεκμηρίωση
