Boîte de sol ronde 20 modules grise VR10057011
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Caractéristiques techniques
-
Sortie de câbleAvec sortie de câble dans le couvercle
-
Profondeur d'encastrement minimale77 mm
-
Diamètre d'installation275 mm
-
Profondeur pour la mise en place de revêtement5 mm
-
Forme de couverclePrise de câble
-
Matériau du couverclePolyamide
-
Couleurgris fer
-
Couleur RALRAL 7011 - Gris fer
-
Matièrepolyamide (PA)
-
Groupe de matériaumatèrial mélanger
-
Adapté à un usage extérieurNon
-
Installation sur mur en bétonOui
-
Nombre d'entrée de câbles1
-
Nombre d'appareils pouvant être installés10
-
Nombre de boîte d'appareillage3
-
Charge maximalePoinçon d'inspection Ø 13mm 3 kN / Poinçon d'inspection Ø 130mm 5 kN
Documents
-
Image produit
Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.

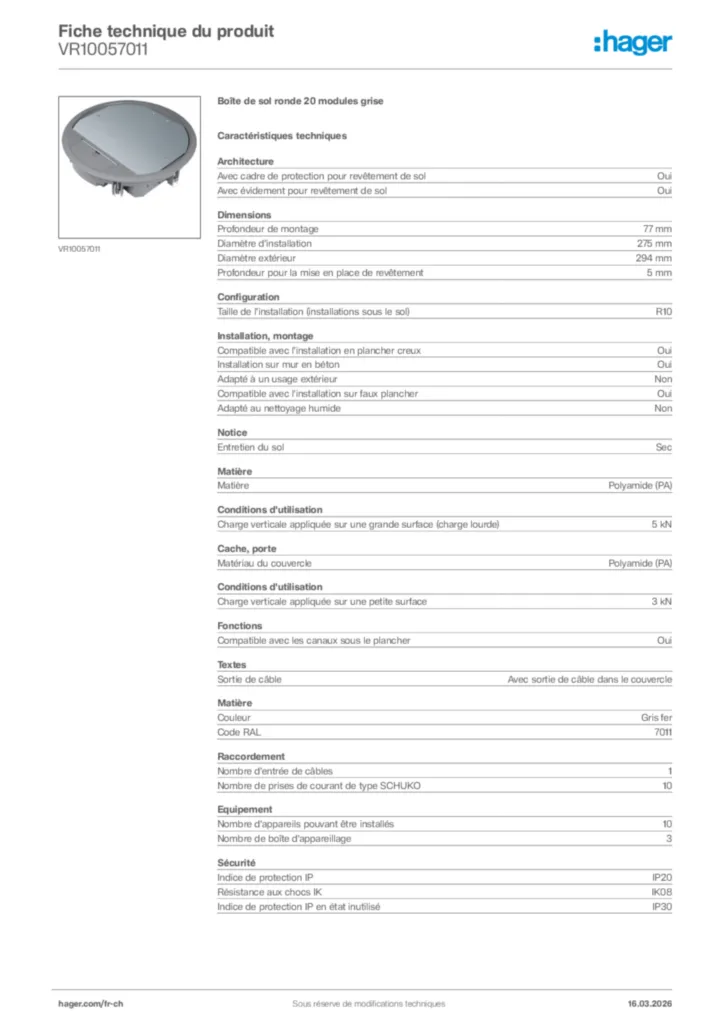

Image produit VR10057011
-
Mode d'emploi
Notice d'instruction pour VR10057011
PDF2 MB -
Guide d'installation
Notice d'installation pour VR10057011
PDF2 MB -
BIM Objets Revit
Dossier ZIP Revit gamme VE-EE - HAGER (2015)
ZIP112 MB -
BIM Archicad
Dossier ZIP ArchiCad gamme VE-EE - HAGER (2015)
ZIP11 MB -
Fichiers STEP
Modèles STEP pour VR10057011
STP796 KB -
With variables
Dessin technique pour VR10057011
Technical Drawing of VR1005
PDF148 KB -
Déclaration de conformité
Déclaration UE de conformité pour VR10057011
Declaration
PDF48 KBDéclaration UE de conformité pour VR10057011
Declaration
PDF120 KB -
Fiche PEP
Profil Environnemental Produit pour VR10057011
PDF219 KB -
Rapport RoHS
Certificat RoHS pour VR10057011 du
REACH-declaration 2023-10-20 (english)
PDF33 KBCertificat RoHS pour VR10057011 du
RoHS-declaration 2023-10-20 (english)
PDF33 KB
-
Pour obtenir le certificat REACH de ce produit
contactez-nous à cette adresse, en précisant la référence du produit concerné : environmentaldata.europe@hagergroup.com
