Unité d'approvisionnement Q06 en inox pour 12 modules, revêtement de sol 12 mm VEQ0612E
EAN
4012002247617
VPE
1 pc.
Groupe de rabais
V1
Prix*
612.00 CHF
/ pc.
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires indispensables
Accessoires optionnels
-
Accessoires pour chaîne de câblage plate 2 produit(s) disponible(s) -
Prolongateur de crans de clipsage 1 produit(s) disponible(s) -
Boîtier de raccordement de sol encastré 1 produit(s) disponible(s)
Produits compatibles
-
Produits liés 10 produit(s) disponible(s)
Produits liés
-
BKA600800Q06Couvercle BKW600 découp. Q06
86.70 CHF / pc.* -
BKA400800Q06Couvercle BKW400 découp. Q06
56.90 CHF / pc.* -
BKA300800Q06Couvercle BKW300 découp. Q06
39.75 CHF / pc.* -
UDM3200Q06Cadre de montage 200x200 pour boîte de jonction acier 340 mm
48.35 CHF / pc.* -
UDM2200Q06Cadre de montage 200 x 200 pour boîte de jonction acier 290 mm
33.25 CHF / pc.* -
SEVQ06200Élément de formage VQ06 200x200mm H=200mm
10.80 CHF / pc.* -
BKSAQ06192.00 CHF / pc.* -
AKM250200Q0651.90 CHF / pc.* -
AKM300200Q0654.00 CHF / pc.* -
AKM400200Q0658.30 CHF / pc.*
Caractéristiques techniques
Architecture
-
Avec cadre de protection pour revêtement de solOui
-
Avec évidement pour revêtement de solOui
Dimensions
-
Profondeur de montage84 mm
-
Largeur de montage200 mm
-
Longueur intérieur200 mm
-
Longueur223 mm
-
Largeur223 mm
-
Profondeur pour la mise en place de revêtement12 mm
Configuration
-
Taille de l'installation (installations sous le sol)Q06
Installation, montage
-
Compatible avec l'installation en plancher creuxOui
-
Installation sur mur en bétonOui
-
Adapté à un usage extérieurNon
-
Compatible avec l'installation sur faux plancherOui
-
Adapté au nettoyage humideNon
Notice
-
Entretien du solSec
Matière
-
MatièreAcier inoxydable
-
Traitement de surfaceGalvanisé
-
CouleurAcier inoxydable
Cache, porte
-
Matériau du couverclePolyamide (PA)
Conditions d'utilisation
-
Charge verticale appliquée sur une petite surface1,5 kN
Fonctions
-
Compatible avec les canaux sous le plancherOui
Forme
-
FormeCarré
Textes
-
Sortie de câbleAvec sortie de câble dans le couvercle
Raccordement
-
Nombre d'entrée de câbles1
-
Nombre de prises de courant de type SCHUKO6
Equipement
-
Nombre d'appareils pouvant être installés6
-
Nombre de boîte d'appareillage2
Sécurité
-
Indice de protection IPIP20
-
Résistance aux chocs IKIK08
-
Indice de protection IP en état inutiliséIP30
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.
Image produit VEQ0612E
-

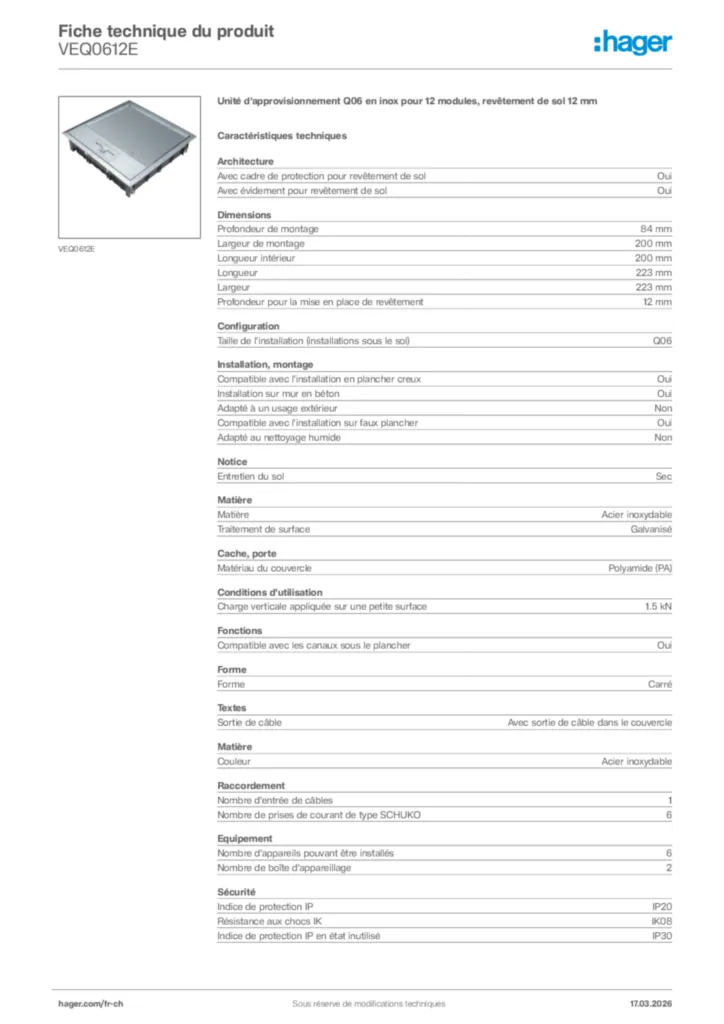

Fiche technique
